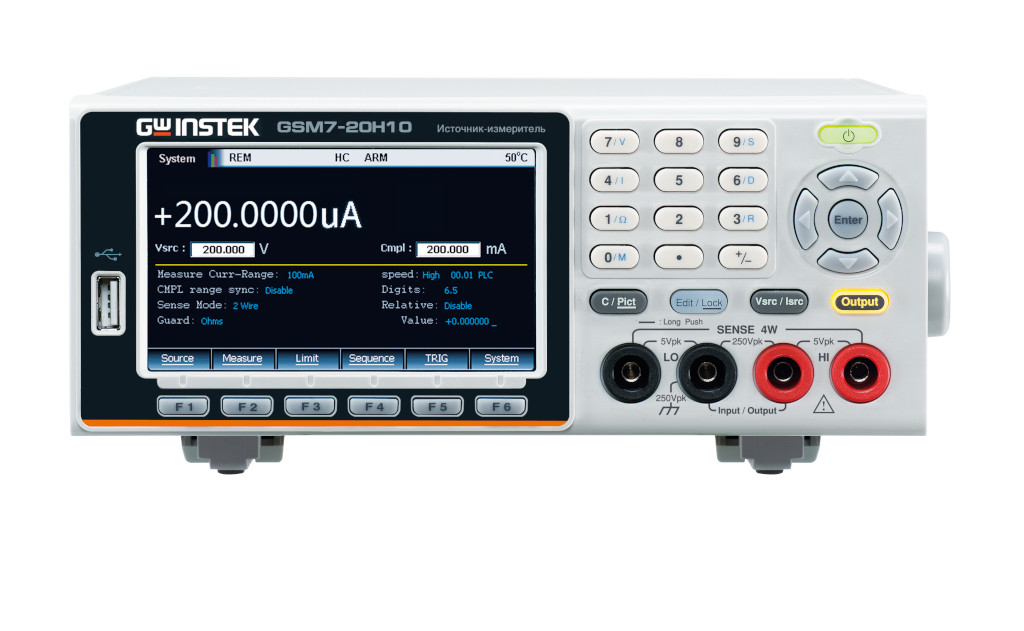

Источник-измеритель GSM7-20H10
|
Тип оборудования: Источник-измеритель
Производитель: GW Instek
Модель: GSM7-20H10
Гарантия: 1 год
Описание источника-измерителя GSM7-20H10:
|
Диапазон воспроизв. напряжения |
1 мкВ…±200 В |
|
Диапазон воспроизв. тока |
10 пА…±1 А |
|
Погрешность воспроизв. U/I |
±0,012% / ±0,025% (базовая) |
|
Номинальная/ Макс. мощность |
20Вт / до 22 Вт |
|
Диапазон измер. напряжения |
1 мкВ…±200 В |
|
Диапазон измер. тока |
10 пА…±1 А |
|
Диапазон измер. сопротивления |
10 мкОм…200 МОм |
|
Схема измерения R |
2 пр, 4 пр, 6 пр |
|
Погрешность Измер U/ I / R |
±0,012% / ±0,025%/ ±0,05% (базовая) |
|
Скорость выборки (измерения) |
50К (индикация 4,5 разрядов) |
|
Виды дополнительных измерений |
Температура |
|
Вид питания |
Сетевое питание |
|
Особенности |
Одноканальный источник-измеритель. Макс. разрешение -1 мкВ,10 пА,10 мкОм. Регулируемая ск. выборки (High/ Normal/ Med/ Low/ Other) и формат индикации (3,5/ 4,5/ 5,5/ 6,5 разр.). Отображение на экране кривых I-В, X-t и других графиков. Функция задержки в режиме «Источник» (Source Delay Measurement). Встроенные выходные профили (Stair, Log, SRC-MEM, Custom - длина 2,5К точек). Функция LIMIT - поддержка 11 групп допусковых тестов Годен/ Негоден. Математика к результату измерения (5 видов), таймер реального времени (системные часы). Функция защиты OVP/ OTP. Цифровая клавиатура для ввода численных значений, графический ЖК-дисплей, TFT, диаг. 11см. Предусмотрен вариант исполнения с доп. интерфейсом GPIB (только зав. сборка) |
|
Интерфейс |
RS-232, USB (2), LAN (команды SCPI) |

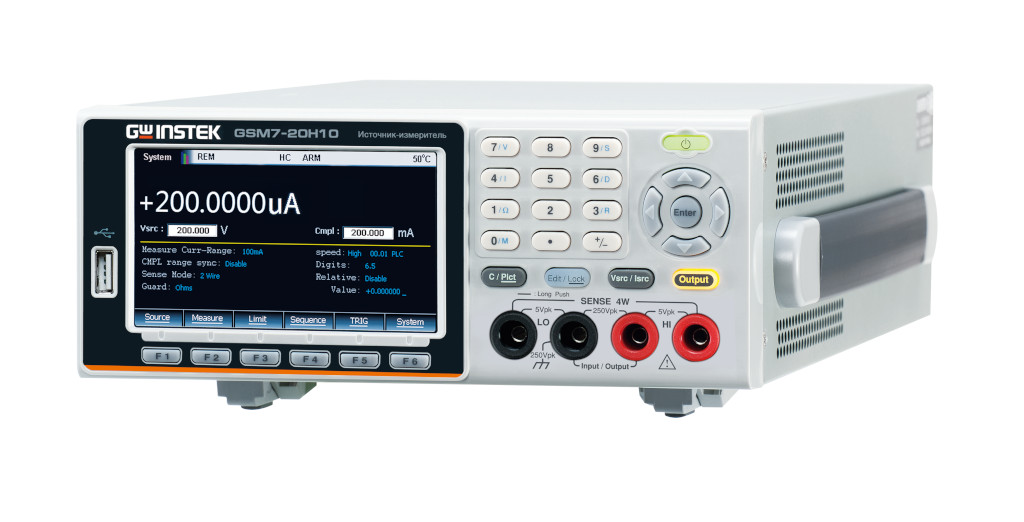

Источник-измеритель GSM7-20H10
- 4-х квадрантный источник тока и напряжения GSM7-20H10 со встроенным прецизионным мультиметром 6 1/2 разрядов (напряжение/ ток/ сопротивление).
- Источник-измеритель обеспечивает построение ВАХ с отображением кривых измеряемых параметров на экране (характериограф).
- Входной импеданс >10 ГОм.
- Диапазоны источника/измерения пост. напряжения ±200 мВ...±200 В;
- Диапазоны источника/измерения пост. тока ±10 пА...±1 А (макс. мощн. до 22 Вт).
- Макс разрешение источника/измерителя – по напряжению 1 мкВ; по току 10 пА.
- Базовая точность источник /измеритель – напряжение ±0,015%; ток ±0,03% (базов.).
- Измерение сопротивления до 200 МОм (разр.10 мкОм/ ± 0,05% - базов).
- Измерение сопротивления по 2-х пр, 4-х пр, и 6-ти проводной схеме подключения с программируемыми током и напряжением на ИУ.
- Макс. скорость измерений 50К отсчетов в секунду. Внутренняя память 5000 измерений.
- Выбор формата индикации изм. значения (3,5/ 4,5/ 5,5/ 6,5 разрядов).
- Регулируемая скорость выборки (Sampling speed): High/ Normal/ Med/ Low/ Other
- Задержка измерений в функции «Источник» (SDM- Source Delay Measurement).
- Воспроизведение встроенных выходных профилей (режимы Stair, Log, SRC-MEM, Custom, длина 2,5К).
- Встроенная функция Limit с поддержкой 11 групп допусковых тестов Годен/ Негоден (ПАSS/ FAIL).
- Использование встроенных 5 матем. функций к результату измерения.
- Встроенный таймер реального времени (системные часы/ RTC).
- Функция защиты перенапряжения и перегрева ИУ (OVP / OTP).
- Цифровая клавиатура для ввода численных значений.
- Интерфейс: USB, LAN, RS-232, цифровой I/O (опция- GPIB).
- Дисплей: цветной TFT (диаг. 11 см).
