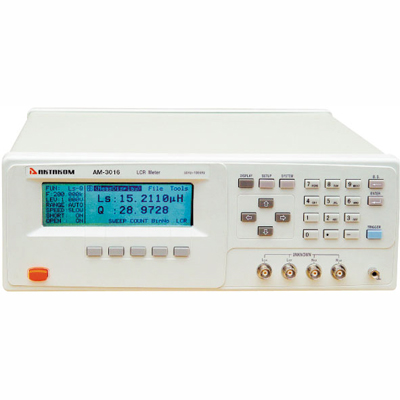

Измеритель RLC АМ-3016
|
Измеритель RLC АМ-3016
Прецизионный измеритель RLC АМ-3016 предназначен для входного контроля при производстве RLC компонентов, контроля качества на производственной линии и высокоточных лабораторных исследованиях.
Отличительные особенности:
- ЖК дисплей с матрицей 240х60 точек/ 6 разрядов
- Дружелюбный интерфейс и простое упроавление
- Более 12 000 значений тестовой частоты в диапазоне от 50 Гц до 200 кГц
- Программируемый уровень тестируемого сигнала от 10 мВ до 2,0 В (с.к.з.)
- Высокая стабильность и точность
- Скорость измерений до 30 изм/с.
- Высокоточная калибровка
- Переключаемый уровень выходного сопротивления: 30/ 100 Ом
- Функция перебора по списку (list sweep) из 4-х значений частоты, уровня сигнала и смещения
- Прямые и относительные измерения
- Функция контроля уровня тестового сигнала
- Функция блокировки кнопок
Технические характеристики измерителя RLC АМ-3016:
|
Общие данные
|
|
|
Измеряемые параметры
|
|Z|, C, L, X, B, R, G, D, Q, θ
|
|
Базовая погрешность
|
0,05%
|
|
Эквивалентная схема
|
Последовательная / параллельная
|
|
Математические функции
|
абсолютное и относительное отклонение
|
|
Выбор диапазона
|
Авто / удержание
|
|
Режим запуска (Trigger mode)
|
Внутренний / Ручной / Внешний и по шине
|
|
Скорость измерений
|
Низкая 1,5 изм/с
Средняя 10 изм/с
Высокая 30 изм/с
|
|
Калибровка
|
Открытая, короткозамкнутая и под нагрузкой
|
|
Измерительные терминалы
|
5 терминалов
|
|
Скорость усреднения
|
1-255
|
|
Время задержки
|
0...60 с, шаг 1 мс
|
|
Перебор по списку (list sewep)
|
4 значения частоты, уровня сигнала и смещения
|
|
Режимы отображения результата
|
прямой; абсолютный; относительный; Напр./Ток; номер ячейки/подсчёт ячеек
|
|
Дисплей
|
240х60 точек / 6 разрядов.
|
|
Тестовый сигнал
|
50 Гц...200 кГц, 12 000 точек
|
|
Выходной импеданс
|
30 / 100 Ом
|
|
Уровень тестового сигнала
|
10 мВ...2,0 В, шаг 10 мВ
|
|
Диапазон измерений
|
|Z|, R, X: 0.00001 Ом...99,9999 МОм
C: 0,00001 пФ...999,999 мФ
L: 0,00001 мкГн...9.99999 кГн
G, B: 0,00001 мкСм...999,999 См
D: 0,00001...9,99999
Q: 0,00001...99999,9
ёЪ : -179,999Ъ...179,999Ъ
ё рад: -3,14159...3,14159
Δ%:-999,999%...999,999%
|
|
Встроенный компаратор
|
10+1 ячеек
|
|
Память
|
Возможность сохранения до 12 профилей настроек.
|
|
Интерфейсы
|
HANDLER, RS-232C и GPIB (опция)
|
Комплект поставки:
- Измеритель RLC АМ-3016
- 4-х проводный тестовый зажим АСА-3012
- 4-х проводные зажимы Кельвина АСА-3005
- Полированная закорачивающая пластина АСА-3010
- Сетевой шнур
- Запасные предохранители
- Упаковка
