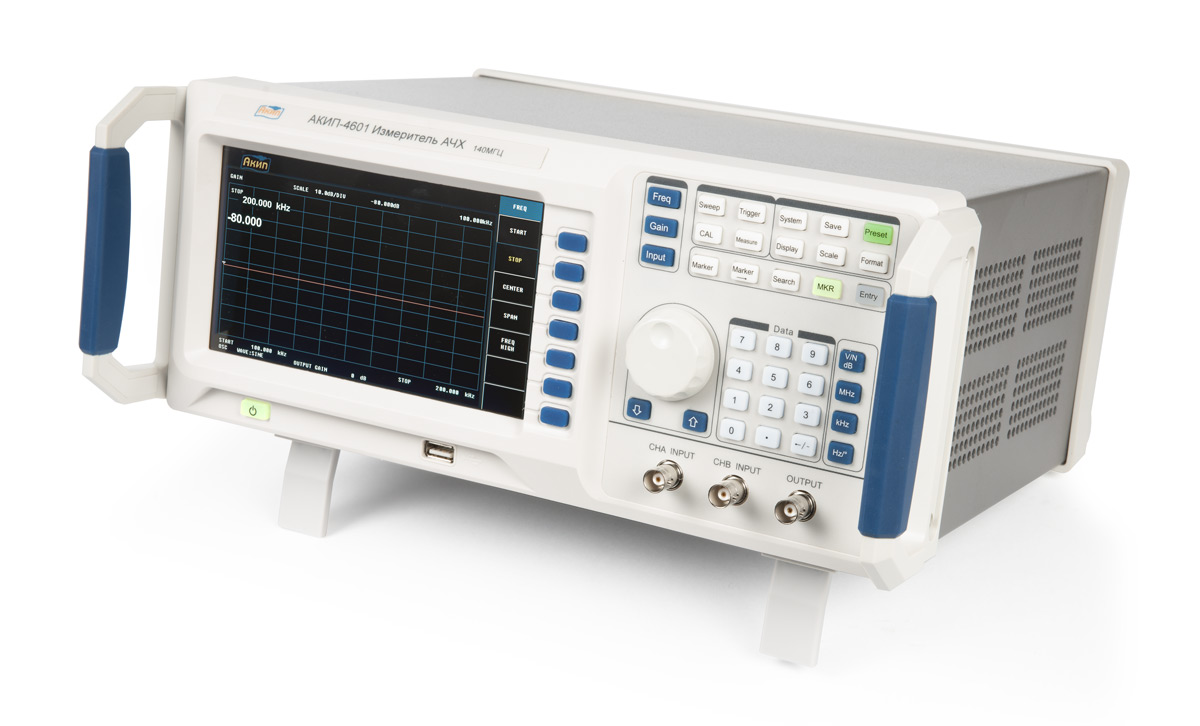

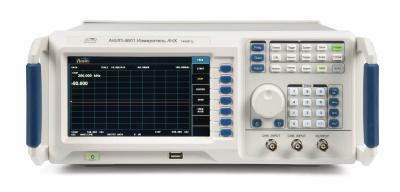

Измеритель АЧХ АКИП-4601
|
Особенности измерителя АЧХ АКИП-4601:
-
Рабочий диапазон частот до 140 МГц;
-
Встроенный детектор;
-
Измерение амплитудно-частотных, фазо-частотных и S-параметров (S11/ S12), частотный дискриминатор;
-
Выбор режима развертки;
-
Курсорные измерения частоты, фазы, усиления;
-
До четырех курсоров на экране одновременно;
-
Большой дисплей;
-

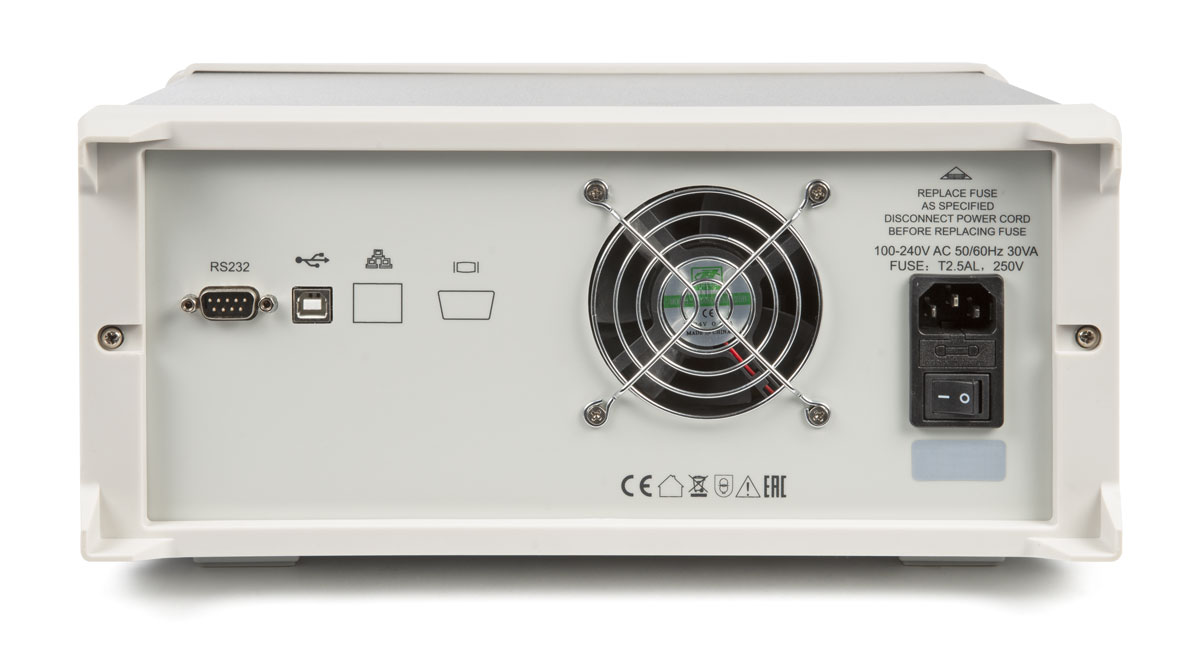

Интерфейсы: USB и RS-232.
Технические характеристики измерителя АЧХ АКИП-4601:
|
Параметр |
Значение |
|
ИССЛЕДОВАНИЕ АЧХ |
|
|
Диапазон частот |
20 Гц... 140 МГц |
|
Режим развертки |
Линейный, логарифмический, одиночный тон |
|
Амплитуда |
> 5 Вскз |
|
Входное сопротивление |
50 Ом / высокоомный выход |
|
Выходное сопротивление |
50 Ом |
|
Аттенюатор |
0...80 дБ с шагом в 1 дБ |
|
Усилитель |
10... -30 дБ, шаг 10 дБ |
|
Фаза |
-180...+180 с шагом 1 градус |
|
Входной диапазон (частотный дискриминатор) |
0,1 В < > |
|
Диапазон установки смещения |
± 4В |
|
ОБЩИЕ ДАННЫЕ |
|
|
Интерфейсы |
USB, RS-232 |
|
Дисплей |
17,5 см разрешение 800х480 |
|
Напряжение питания |
220В ± 10%, 50Гц |
|
Габаритные размеры |
363 х 154 х 327 мм |
|
Масса |
4,8 кг |
Комплект поставки АКИП-4601
|
№ |
Наименование |
Количество |
|
1 |
Измеритель АЧХ АКИП-4601 |
1 |
|
2 |
Руководство по эксплуатации |
1 |
