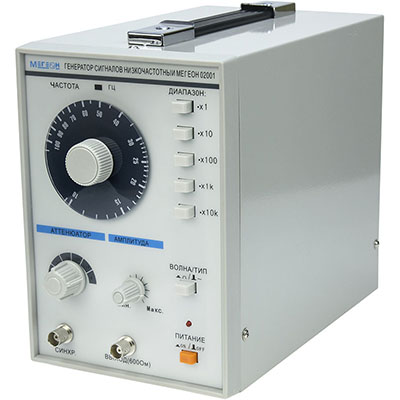

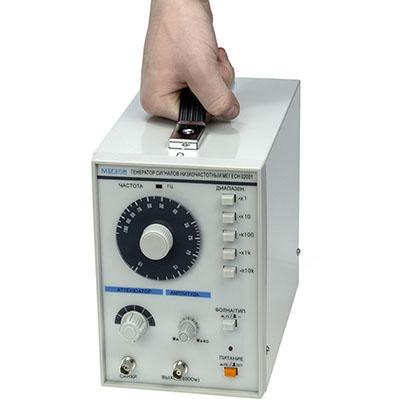

Низкочастотный генератор сигналов Мегеон 02001
|
Низкочастотный генератор сигналов Мегеон 02001
Отличительные особенности:
- Надежная схема
- Удобный монтаж на вертикальных сборочных панелях
- Частотный диапазон от 10 Гц до 1 МГц, выбираемый в 5 интервалах, откалиброван по единой шкале градуировки
- Более 5 В среднеквадратическая без нагрузки и 2.8 В среднеквадратическая при нагрузке 600 Ом (синусоида). Выходной уровень регулируется 6-уровневым аттенюатором с шагом 10 dB и регулятором уровня
- Возможен вывод синусоидального и прямоугольного сигнала
- Вход внешней синхронизации
Технические характеристики генератора Мегеон 02001:
| Частотный диапазон | |
| Х 1 интервал | 10 Гц – 100 Гц |
| Х 10 интервал | 100 Гц – 1 кГц |
| Х 100 интервал | 1 кГц – 10 кГц |
| Х 1К интервал | 10 кГц – 100 кГц |
| Х 10К интервал | 100 кГц – 1 мГц |
| Характеристики синусоиды | |
| Выходное напряжение | 5В и более |
| Нелинейные искажения на выходе | 400 Гц – 20 кГц, 0.1% или менее (в интервале Х100 для 1 кГц); 50Гц – 500 кГц, 0.5% или менее |
| Неравномерность выходного напряжения | +/- 0.5 dB (в отношении к уровню при 1 кГц) |
| Характеристики прямоугольного сигнала | |
| Время нарастания | 0.25 мкс или менее |
| Коэффициент заполнения | 50% +/-5%. |
| Характеристики внешней синхронизации | |
| Разброс | +/-3% от частоты генератора. |
| Входное сопротивление | около 100КОм |
| Максимальный уровень входного сигнала | 15В среднеквадратическая. |
| Характеристики выхода | |
| Сопротивление | 600 Ом +/-10% |
| Аттенюатор | 0dB, -10 dB, -20 dB, -30 dB, -40 dB, и -50 dB в 6 шагов (точность +/-1 dB при нагрузке сопротивлением 600 Ом). |
| Требования к питанию | |
| Вход | ~110В/220В 50/60 Гц |
| Потребляемая мощность | 10,8 Ватт |
| Размеры | |
| Габариты | 128(Ш) Х 190(Д) Х 239 (В) мм |
| Масса | 2.9 кг |

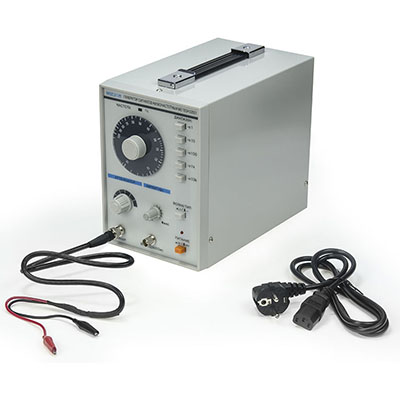

Комплект поставки:
- Генератор сигналов Мегеон 02001
- Шнур питания

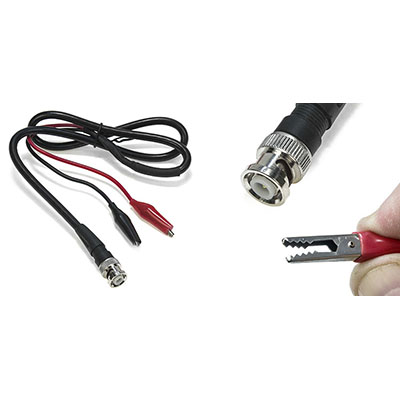

- Тестовый зажим
- Руководство по эксплуатации
