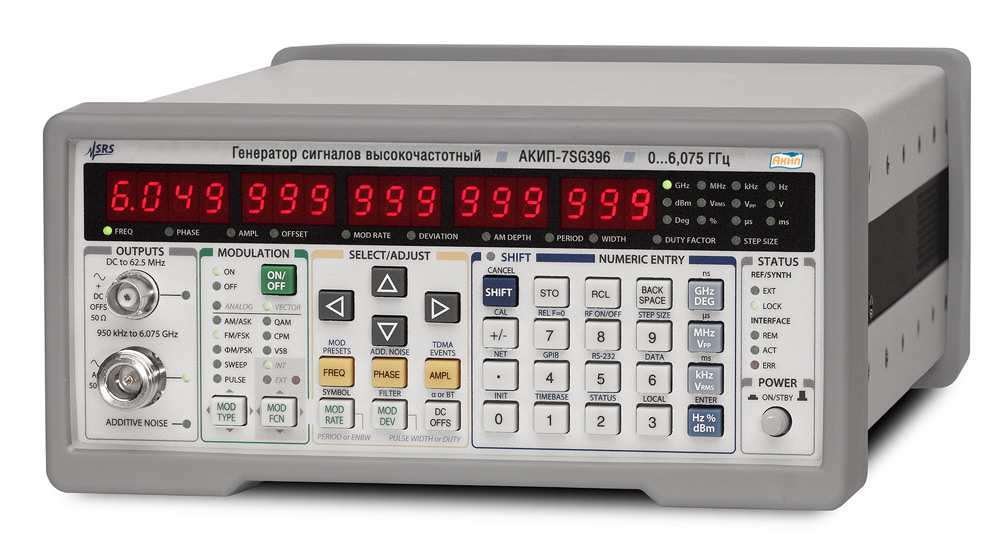

Генератор СВЧ АКИП-7SG396
|
Особенности генератора ВЧ сигналов векторного АКИП-7SG396:
-
Частотный диапазон от DC до 6 ГГц;
-
Дискретность установки частоты 1 мкГц (во всем диапазоне частот);
-
Стабильность внутреннего опорного генератора 5 × 10-8/год;
-
Опция: рубидиевый опорный генератор: 1 × 10-9/год;
-
Низкий уровень фазовых шумов;
-
Двойной внутренний генератор модулирующего сигнала
-
Векторная и аналоговая модуляции: АМн, ЧМн, MSK, PSK, QAM, VSB и пользовательская I/Q модуляции;
-
I/Q модуляция: внутренняя и внешний I/Q вход (300 МГц ВЧ сигнал);
-
Поддерживаемые стандарты GSM, EDGE, W-CDMA, APCO-25, DECT, NADC, PDC, ATSCDTV & TETRA;
-
Интерфейсы: GPIB, LAN, RS-232.
Технические характеристики генератора ВЧ сигналов векторного АКИП-7SG396:
|
Количество каналов |
2 |
|
Частотный диапазон ОТ |
DC |
|
Частотный диапазон ДО |
6 ГГц |
|
Опорный генератор (погрешность установки частоты) |
±5×10-8 | Опция - ±1×10-9 |
|
Выходной уровень (минимум) |
-110 дБм |
|
Выходной уровень (максимум) |
16,5 дБм |
|
Выходной импеданс (Ом) |
50 |
|
Виды модуляции |
АМн, ЧМн, MSK, PSK, QAM, VSB |
|
ГКЧ |
да |
|
Экран (см, разрешение) |
да |
|
Особенности |
2-х канальный ВЧ генератор сигналов, канал 1 - до 62,5 МГц, канал 2 - в полной полосе частот. Векторная и аналоговая модуляции. Поддерживаемые стандарты GSM, EDGE, W-CDMA, APCO-25, DECT, NADC, PDC, ATSCDTV & TETRA. Фазовый шум < > |
|
Интерфейс |
GPIB, LAN, RS-232 |
Комплект поставки АКИП-7SG396
|
№ |
Наименование |
Количество |
|
1 |
Генератор ВЧ сигналов векторный АКИП-7SG396 |
1 |
|
2 |
Сетевой шнур |
1 |
|
3 |
Руководство по эксплуатации |
1 |
