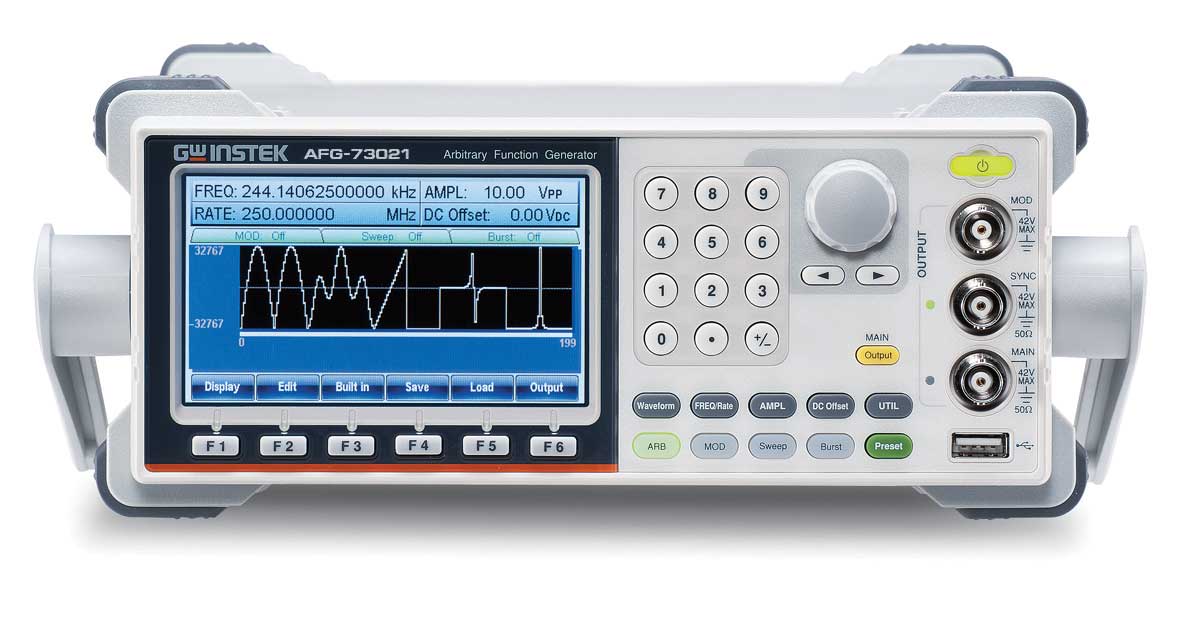

Генератор сигналов специальной формы AFG-73021

Особенности генератора сигналов AFG-73021:

• Число каналов: 1 (AFG-73021, AFG-73031) или 2 (AFG-73022, AFG-73032 - независимые, изолированные)

• Диапазон частот (синус и меандр): 1 мкГц…20 МГц (AFG-73022, AFG-73021), 1 мкГц…30 МГц (AFG-73032, AFG-73031)

• Разрешение по частоте: 1 мкГц

• Погрешность установки частоты ±1x10^-6

• Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум и др. (65 встр. форм)

• Формирование сигналов произвольной формы: разрядность ЦАП 16 бит; частота дискретизации 250 МГц, длина памяти 8 Мточек

• Формирование выходного сигнала с гармониками (до 8-й гарм.)

• Режимы модуляции: АМ, ЧМ, ФМ, ШИМ, ЧМн, SUM (SUM только для 2-х кан. моделей), пакетный режим (Burst)

• Режим свипирования: частота (ГКЧ) и амплитуда

• Возможность объедения до 6 генераторов (до 12 каналов с синхронизацией по фазе сигнала)

• Возможность редактирования СПФ без подключения к ПК

• Максимальный уровень выходного каскадного напряжения (AC-DC) до +42 В или –42 В при использовании внешнего лабораторного источника питания (только для AFG-73022, AFG-73032)

• Большой цветной графический ЖК-дисплей (TFT), диагональ 11 см.

• Интерфейсы USB (2), LAN, (опция - GPIB)

• Возможность сохранения и загрузки данных с USB-flash

• Реконструкция внешних сигналов (воспроизведение формы по отсчётам, захваченным осциллографом GW Instek)

Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: AFG-73031, AFG-73032, AFG-73021, AFG-73022
