Генератор сигналов специальной формы AFG-72105

Особенности генератора сигналов специальной формы AFG-72105:

• Диапазон частот (синус, прямоуг.): до 5 МГц (AFG-72005/-72105), до 12 МГц (AFG-72012/-72112), до 25 МГц (AFG-72025/-72125)

• Использование прямого цифрового синтеза (DDS)

• Формы сигнала: синусоидальный, прямоугольный/ импульс, треугольник/ пила, постоянное смещение

• Разрешение по частоте: 0,1 Гц

• Разрядность ЦАП 10 бит (для произвольной формы)

• Частота дискретизации: 20 МГц

• Формирование сигналов произвольной формы (СПФ/ARB)

• Режимы: АМ, ФМ, ЧМн, ГКЧ лин./ лог. (AFG-72105/-72112/-72125)

• Память формы сигнала: 4000 точек (10 ячеек)

• Трехцветный ЖК-дисплей (графический) с подсветкой

• Выход ТТЛ, вход внешней модуляции

• ПО для формирования сигналов произв. формы

• Интерфейс USB

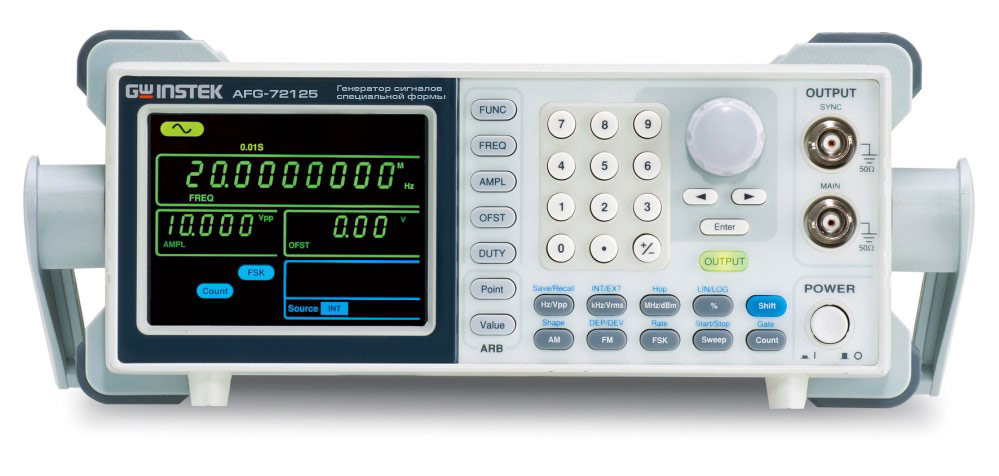

Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: AFG-72005, AFG-72012, AFG-72025, AFG-72105, AFG-72112, AFG-72125
