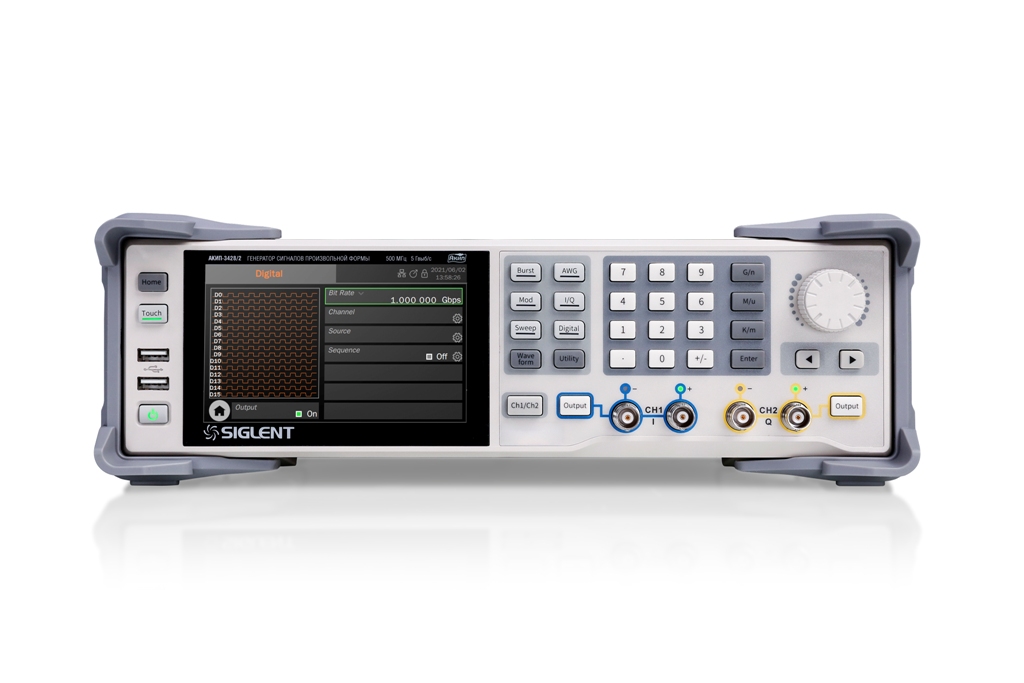

Генератор сигналов АКИП-3428/2
|
Тип оборудования: Генератор сигналов
Производитель: АКИП
Модель: АКИП-3428/2
Гарантия: 3 года
Особенности генератора сигналов АКИП-3428/2:

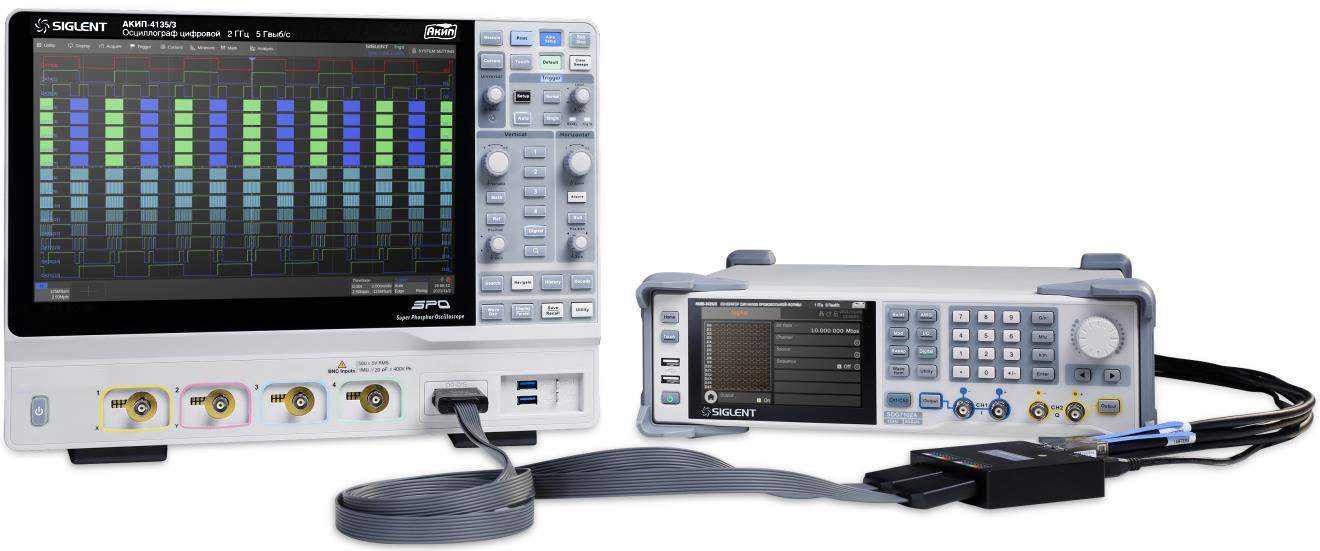

- Многофункциональный генератор сигналов – стандартные формы сигналов (5 видов, синусоидальная форма с дискретизацией до 5 ГГц), прямой цифровой синтез (DDS), технология TrueArb для формирования достоверных сигналов произвольной формы (дискретизация до 2,5 ГГц), опциональный генератор векторных (IQ) сигналов, опциональный генератор цифровых шаблонов (LVDS или LVTTL).
- Длина памяти для формирования сигналов произвольной формы до 512 МБ.
- ПО для формирования сигналов СПФ (EasyWaveX) и для векторных сигналов (EasyIQ).
- Режим формирования произвольного сигнала из различных сегментов (1 ... 1024) с возможностью циклического повторения сегмента в последовательности (1 ... 65535).
- Генерация псевдослучайной двоичной последовательности (ПСДП/PRBS).
- Поддержка различных видов модуляций сигналов, ГКЧ (свипирование), формирование пакета (Burst).
- Генерация выходного сигнала с заданными частотными компонентами (до 16-й гармоники).
- Режим Phase Locked – автоматическое выравнивание фазы каждого канала Частотомер до 400 МГц.
Технические характеристики генератора АКИП-3428/2:
|
Количество каналов |
2 (несимметричные/дифференциальные) |
|
Цифровой выход |
16 опция |
|
Частотный диапазон ОТ |
1 мкГц |
|
Частотный диапазон ДО |
500 МГц |
|
Опорный генератор (погрешность установки частоты) |
±1×10-6 (опция ±1×10-7) |
|
Выходной уровень (минимум) |
1 мВпик-пик |
|
Выходной уровень (максимум) |
12 Впик-пик |
|
Выходной импеданс (Ом) |
50 |
|
ЦАП (бит) |
14 |
|
Память (СПФ) |
512 МБ |
|
Виды модуляции |
АМ, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ, опция IQ модуляции |
|
ГКЧ |
Да |
|
BURST Пакетный режим |
Да |
|
Экран (см, разрешение) |
ЖК, сенсорный, 800х480, 12,7 см |
|

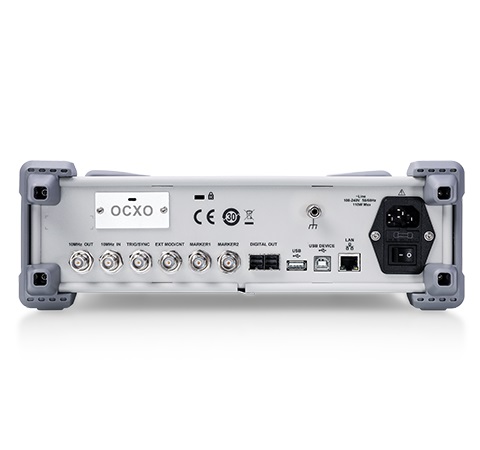

Интерфейс |
USB, LAN, Опция – GPIB |
