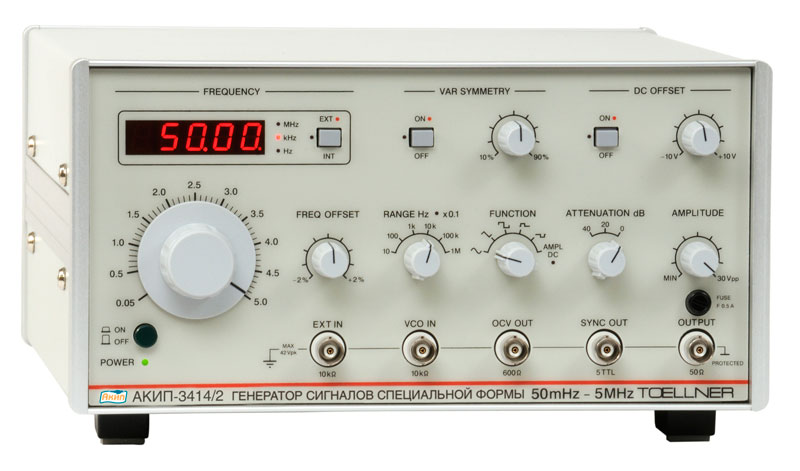

Генератор АКИП-3414/1
Особенности генератора сигналов специальной формы АКИП-3414/1:
-
Функциональный генератор (2 в 1: генератор + усилитель);
-
1 выходной канал;
-
Диапазон частот: 0,5 Гц – 5 МГц;
-
Высокое выходное напряжение 30 Впик-пик;
-
Стандартные сигналы: синусоида, прямоугольник, треугольник, импульс;
-
Режим усилителя (вход внешнего сигнала);
-
Вход/выход внешней модулирующей частоты (VCO/OCV), выход синхронизации ТТЛ-уровня;
-
Встроенный частотомер;
-
Защита выхода от обратных напряжений;
-
Компактный размер, алюминиевый корпус.
Технические характеристики генератора сигналов специальной формы АКИП-3414/1:
| Параметр | Значение | |
| АКИП-3414/1 | АКИП-3414/2 | |
| ВЫХОДНЫЕ ПАРАМЕТРЫ | ||
| Частотный диапазон | 0,5 Гц – 5 МГц для всех сигналов | 0,05 Гц – 5 МГц для всех сигналов |
| Смещение частоты | ± 2 % | |
| Погрешность установки частоты | ± 2 е.м.р. (<5% > | |
| Выходной уровень | 10 мВпик-пик - 3 0 Впик-пик 15 В пик-пик в импульсе |
|
| Выходное сопротивление | 50 Ом | |
| Защита выхода | Предохранитель от обратного напряжения ≤ 120 В | |
| ПОСТОЯННОЕ СМЕЩЕНИЕ | ||
| Диапазон (AC + DC) | ±10 В | |
| СИНУСОИДА | ||
| Суммарные гармонические искажения ( при максимальном U вых. и нагрузке 50 Ом ) | < > < > |
|
| ПРЯМОУГОЛЬНИК | ||
| Время нарастания/спада | < > | |
| Выброс | < > | |
| Скважность | 10% - 90% | 10% - 90% (в диапазоне до 500 кГц) |
| Усиление | 17 дБ, от DC до 5 МГц | |
| Суммарные гармонические искажения | < > | |
| ТРЕУГОЛЬНИК | ||
| Нелинейность | < > | |
| ИМПУЛЬС | ||
| Время нарастания/спада | < > | |
| Выброс | < > | |
| ВХОДЫ/ ВЫХОДЫ | ||
| Выход синхронизации | Сигнал ТТЛ-уровня, 50 Ом | |
| Вход внешней модуляции | 5 В, изменение частоты 1:1000 | |
| Выход модуляции | 0...5 В, изменение частоты 1000:1 | |
| Внешний вход | Вход усилителя (U вх. макс. = 15 Вскз) и частотомера | |
| ЧАСТОТОМЕР | ||
| Диапазон частот | < > | |
| Разрешение | 4 или 5 разрядов с автовыбором диапазона | |
| Погрешность | ± 2 е.м.р. | |
| Чувствительность | 150 мВскз при < > 10 МГц | |
| Входное сопротивление | 1 МОм, 120 пФ | |
| Защита входа | 15 Вскз | |
| ЧАСТОТОМЕР | ||
| Напряжение питания | ~115/230 В ( ± 10 %), 47 - 63 Гц (потребление < > | |
| Габаритные размеры | 265 × 147 × 280 мм | |
| Рабочая температура | 0...50 °С | |
| Масса | 3,5 кг | |
| Опции | Ручка для переноски (TOE 9008) , адаптер для встраивания в стойку 19 " 3 HU (TOE 9501) , монтажный комплект для стойки 19 " 4 HU (TOE 9503) | |
Комплект поставки АКИП-3414/1
|
№ |
Наименование |
Количество |
|
1 |
Генератор сигналов специальной формы АКИП-3414/1 |
1 |
|
2 |
Сетевой шнур |
1 |
|
3 |
Соединительный кабель (BNC) |
1 |
|
4 |
Нагрузка 50 Ом |
1 |
|
5 |
Адаптер BNC-гнездо 4 мм |
1 |
|
6 |
Адаптер BNC – штекер 4 мм |
1 |
|
7 |
Тройник BNC |
1 |
|
8 |
Аттенюатор 40 дБ |
1 |
|
9 |
Руководство по эксплуатации |
1 |
