Генератор АКИП-3410/2
Технические характеристики:
|
Количество каналов |
2 |
|
Частотный диапазон ОТ |
1 мкГц |
|
Частотный диапазон ДО |
80 МГц |
|
Опорный генератор (погрешность установки частоты) |
±1×10-6 | опция ±2×10-7 |
|
Выходной уровень (минимум) |
Канал A- -127дБм | Канал B- 1 мВпик-пик |
|
Выходной уровень (максимум) |
Канал A- 13 дБм | Канал B- 10 Впик-пик |
|
Выходной импеданс (Ом) |
50 |
|
Виды модуляции |
АМ | ЧМ | ФМ | ЧМн | ШИМ | BPSK |
|
ГКЧ |
Да |
|
BURST Пакетный режим |
Да |
|
Экран (см, разрешение) |
TFT | 9 см |
|
Особенности |
Стандартные формы сигналов - 5 видов. Опция - стерео ЧМ. |
|
Интерфейс |
USB | RS-232 | опция - GPIB |
|
|
|
Генераторы сигналов специальной формы АКИП-3410/1, АКИП-3410/2, АКИП-3410/4, АКИП-3410/5 предназначены для генерации сигналов стандартных форм: синусоидального, прямоугольного, треугольного, импульсного, шумового, постоянного тока, а также до 50 типов сигналов предустановленной произвольной формы.

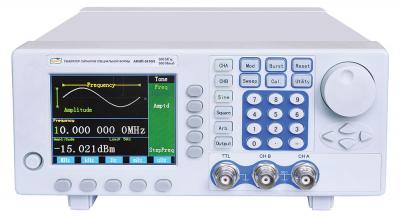

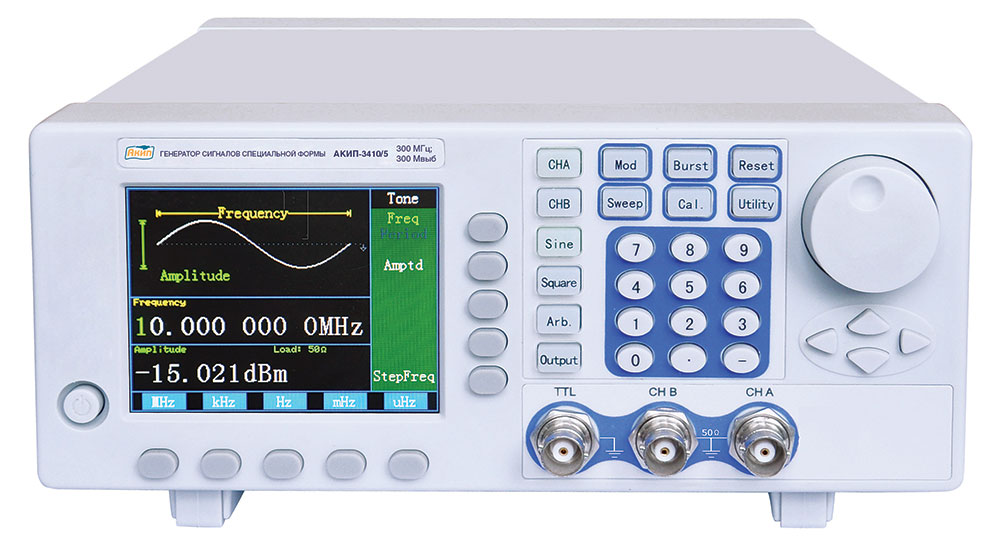

Генераторы представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на технологии прямого цифрового синтеза, позволяющего получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений практически любой формы. На передней панели генератора находится цветной жидкокристаллический дисплей, состоящий из двух частей: в верхнем окне отображается форма генерируемого сигнала, в нижнем окне – его параметры.
В генераторах серии 3410 справа от дисплея находятся два вертикальных ряда кнопок: в одном ряду кнопки выбора стандартных форм сигнала, в другом – кнопки управления меню генерируемых сигналов. Под дисплеем расположен блок функциональных кнопок для выбора единиц вводимых значений.
Для ввода цифровых параметров на панелях всех генераторов имеется три группы органов управления: курсорные кнопки (со стрелками), вращающийся регулятор параметров и цифровая клавиатура.
На задней панели генераторов имеется разъем для подключения шнура питания, разъемы интерфейсов USB и RS-232 для подключения генераторов к ПК, входные разъемы для подачи внешнего тактового сигнала 10 МГц, сигнала внешней модуляции и запуска и выходной разъем внутреннего опорного генератора 10 МГц.
Генераторы представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на технологии прямого цифрового синтеза, позволяющего получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений практически любой формы. На передней панели генератора находится цветной жидкокристаллический дисплей, состоящий из двух частей: в верхнем окне отображается форма генерируемого сигнала, в нижнем окне – его параметры.
В генераторах серии 3410 справа от дисплея находятся два вертикальных ряда кнопок: в одном ряду кнопки выбора стандартных форм сигнала, в другом – кнопки управления меню генерируемых сигналов. Под дисплеем расположен блок функциональных кнопок для выбора единиц вводимых значений.
Для ввода цифровых параметров на панелях всех генераторов имеется три группы органов управления: курсорные кнопки (со стрелками), вращающийся регулятор параметров и цифровая клавиатура.
На задней панели генераторов имеется разъем для подключения шнура питания, разъемы интерфейсов USB и RS-232 для подключения генераторов к ПК, входные разъемы для подачи внешнего тактового сигнала 10 МГц, сигнала внешней модуляции и запуска и выходной разъем внутреннего опорного генератора 10 МГц.
Комплект поставки АКИП-3410/2
|
№ |
Наименование |
Количество |
|
1. |
Генератор сигналов специальной формы АКИП-3410/2 |
1 |
|
2. |
Сетевой шнур |
1 |
|
3. |
Руководство по эксплуатации |
1 |
