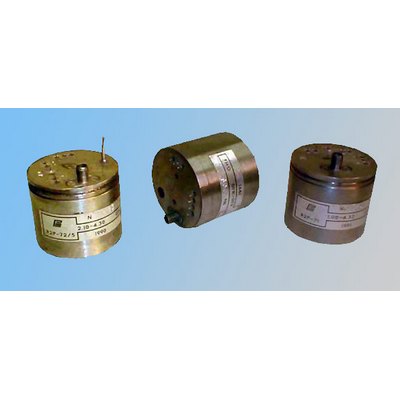

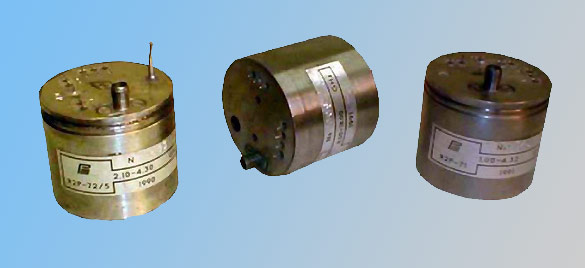

Блок генераторный Я2Р-72
|
Блок генераторный Я2Р-72 предназначен для встраивания в радиоизмерительные приборы в качестве источника СВЧ сигнала.
Блок генераторный представляет собой автогенератор с перестройкой частоты ферритовой ЖИГ сферой. Перестройка осуществляется за счет изменения частоты ферромагнитного резонанса, которая линейно зависит то напряженности магнитного поля в зазоре электромагнита.
Технические характеристики блока генераторного Я2Р-72:
|
Функции |
Параметры |
||
|
Я2Р-72 |
|||
|
Полоса перестройки частоты генерации |
2.0 – 8.3 ГГц |
||
|
Уровень шумов: фазовый при отстройке 10 кГц амплитудный при отстройке 20 МГц |
80 дБ/Гц 165дБ/Гц |
||
|
Минимальная мощность |
20 мВт |
||
|
Неравномерность уровня мощности |
6 дБ |
||
|
Уровень гармоник |
15 дБ |
||
|
Уровень негармоник при отстройке 2-100 МГц |
60 дБ - 90 дБ |
||
|
Точность установки частоты: в интервале температур от –30 до +60°С в интервале температур от 0 до +60°С |
+-35 МГц +-25 МГц |
||
|
Гистерезис |
15МГц |
||
|
Рабочие условия эксплуатации: работа хранение |
от –30 до +60°С от –50 до +60°С |
||
|
Напряжение питания |
+15В; +12В; -5В |
||
|
Потребляемая мощность |
12ВА |
||
|
Габариты |
45х39 мм |
||
|
Вес |
0,35 кг |
||
