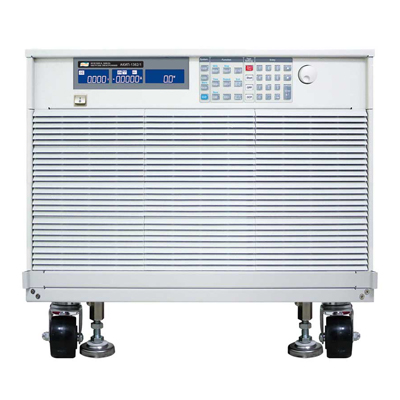

Программируемая электронная нагрузка АКИП-1364/1
Программируемая электронная нагрузка АКИП-1364/1
-
Входные параметры нагрузки: постоянное напряжение до 1000 В, ток от 50 до 400 А, мощность от 5 до 40 кВт (в зависимости от модели)
-
6 режимов работы нагрузки: стабилизация напряжения, стабилизация силы тока, стабилизация электрического сопротивления, стабилизация электрической мощности, динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс … 10 с), измерение тока КЗ
-
Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов)
-
Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме)
-
4-х проводная схема подключения
-
Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP)
-
Режим MPPT - отслеживание точки максимальной мощности (интервал выборки от 10 мс до 2000 мс)
-
Возможность параллельного подключения до 8 нагрузок, максимальная мощность 320 кВт
-
Внутренняя память 150 ячеек (профили состояний)
-
Опция: тестирование BMS (плата контроля уровня заряда аккумулятора)
-
Опция: Аварийная остановка, Аналоговое управление
-
Опция: интерфейс RS232, LAN, GPIB, USB (только взамен)
Технические характеристики программируемой нагрузки АКИП-1364/1:
|
Входные параметры |
Напряжение на нагрузке |
1000 В |
|
Ток в нагрузке |
5 А / 50 А |
|
|
Мощность |
5 кВт |
|
|
Мин. Uвх при макс. токе |
10 В @ 50 А |
|
|
Режим стабилизации силы тока, статический режим |
Пределы установки |
5 А / 50 А |
|
Дискретность установки |
0,08 / 0,8 мА |
|
|
Погрешность установки |
±(0,1%*установ.+0,2%*предел) |
|
|
Режим стабилизации электрического сопротивления |
Диапазоны установки |
24 кОм - 20 Ом 20 – 0,2004 Ом |
|
Дискретность установки |
0,833 мкСм 0,334 мОм |
|
|
Погрешн. установки |
±(0,2%*установ.+0,2%*предел) |
|
|
Режим стабилизации напряжения |
Предел установки |
10 - 1000 В |
|
Дискретность установки |
16 мВ |
|
|
Погрешн. установки |
±(0,05%*установ.+0,05%*предел) |
|
|
Режим стабилизации электрической мощности |
Пределы установки |
500 / 5000 Вт |
|
Дискретность установки |
8 / 80 мВт |
|
|
Погрешн. установки |
±(0,5%*установ.+0,5%*предела) |
|
|
Режим стабилизации напряжения + тока |
Пределы установки |
1000 В / 50 А |
|
Дискретность установки |
16 мВ / 0,8 мА |
|
|
Погрешн. установки |
±(1,0%*установ.+1,0%*предел) |
|
|
Режим стабилизации напряжения + мощности |
Пределы установки |
1000 В / 5000 Вт |
|
Дискретность установки |
16 мВ / 80 мВт |
|
|
Погрешн. установки |
±(1,0%*установ.+1,0%*предел) |
|
|
Режим стабилизации силы тока, динамический режим |
Диапазон периода переключения нагрузки |
50 мкс – 9,999 мс/ 99,99 мс/999,9 мс/9999 мс |
|
Дискр. уст. периода |
0,001 мс/ 0,01 мс/ 0,1 мс/ 1 мс |
|
|
Погрешность |
1 мкс/ 10 мкс/ 100 мкс/ 1 мс + 5*10-5 |
|
|
Диапазон скорости изменения силы тока |
0,004 – 0,25 А/мкс 0,04 – 2,5 А/мкс |
|
|
Разрешение |
0,001/ 0,01 А/мкс |
|
|
Мин. время нарастания |
20 мкс |
|
|
Диапазоны уст. тока |
0 – 5 А 5 – 50 А |
|
|
Разрешение |
0,08/ 0,8 мА |
|
|
Погрешность |
± (0,1%*установ. + 0,2%*предел) |
|
|
Измерение напряжения |
Диапазон измерения |
0 – 100 В /100 – 1000 В |
|
Разрешение |
1,6мВ/ 16 мВ |
|
|
Погрешность |
±(0,025%*измер.+0,025%*предел) |
|
|
Измерение силы тока |
Диапазон измерения |
0 – 5 А 5 – 50 А |
|
Разрешение |
0,08/ 0,8 мА |
|
|
Погрешность измерения |
±(0,1%*измер+0,1%*предел) |
|
|
Измерение мощности |
Пределы измерения |
500 / 5000 Вт |
|
Разрешение |
0,1/ 1 Вт |
|
|
Погрешность |
±(0,125%*измер+0,125%*предел) |
|
|
Общие данные |
Измерение тока КЗ |
50 А |
|
Интерфейс |
опционально: RS-232, USB, GPIB, LAN (1 слот для установки) |
|
|
Потребл. мощность |
600 Вт |
|
|
Габарит. размеры (мм) |
573x647x766 |
|
|
Габарит. размеры (мм) без колес |
469x647x766 |
|
|
Масса |
100 кг |
