Частотомер универсальный ПРОФКИП Ч3-100

Частотомер универсальный ПРОФКИП Ч3-100

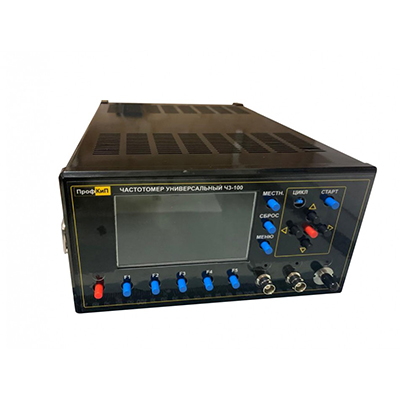

/images/all/3/18528/big/img_5.jpg
jijijij

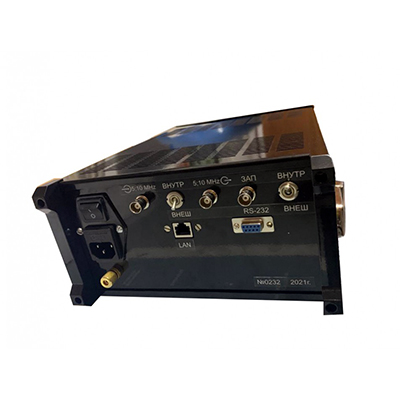

/images/all/3/18528/big/img_14.jpg

ЦЕНА С НДС: 1 020 000 руб.

В КОРЗИНУ

ПРОФКИП

Частотомер универсальный ПРОФКИП Ч3-100

Частотомер универсальный ПрофКиП Ч3-100 предназначен для обеспечения измерения среднего значения частоты и периода непрерывного синусоидального сигнала, и видеоимпульсного сигнала, при минимальной длительности импульсов не более 2.5 нс, в диапазоне частот 0.001 Гц … 200 МГц, и измерение среднего значения частоты и периода непрерывного синусоидального сигнала в диапазоне частот 200 МГц … 37,5 ГГц.

Частотомер универсальный ПрофКиП Ч3-100 разработан для замены устаревших моделей частотомеров производства России и стран бывшего СНГ в рамках программы импортозамещения, для применения в радиолокации, космической связи, производстве радиокомпонентов и радиоэлектронной аппаратуры, научно-исследовательских лабораториях, ремонтных мастерских, метрологических центрах, лабораториях учебных заведений и т.д.

Технические характеристики частотомера универсального ПРОФКИП Ч3-100:

3 канала, 37,5 ГГц
Большой (84х110 мм) цветной графический ЖКИ-дисплей
Ручной и автоматический режим работы
Интерфейс	USB, RS232, LAN
Разрешение	1х10-10 с/ tсч
Кратковременная нестабильность, за 1 с	1*10-11
Долговременная нестабильность	1*10-7
Страна производства	Россия

Диапазон измерений частоты, Гц вход А вход В вход С	от 0,001 до 300·106 от 0,001 до 300·106 от 1,5·109 до 37,5·109
Относительная погрешность измерений частоты для входов А, В	d(f, P) = ± (d0 + dзап + Dtp/tc)
Относительная погрешность измерений частоты для входов В*, С	df = ± (d0 + Dtp / tc)
Относительная погрешность по частоте внутреннего опорного генератора за 12 месяцев	±2×10-7
Пределы регулировки частоты внутреннего опорного генератора, не менее	±4×10-7
Диапазон измерений периода, с вход А вход В вход С	от 3,3·10-9 до 1000 от 3,3·10-9 до 1000 от 30·10-12 до 0,7·10-9
Относительная погрешность измерений периода для входа А, В	d(f, P) = ± (d0 + dзап + Dtp/tc)
Относительная погрешность измерений периода для входа С	df = ± (d0 + Dtp / tc)
Диапазон измерений длительности импульсов, с	от 50·10-9 до 500
Относительная погрешность измерений длительности импульсов	Dtx = ± (d0×tx + Dtур + Dtзап + Dtр)
Диапазон измерений временных интервалов, с	от 50·10-9 до 500
Пределы абсолютной погрешности измерений временных интервалов	от 50·10-9 до 500
Абсолютная погрешность измерения временных интервалов	Dtx = ± (d0×tx + Dtур + Dtзап + Dtр)
Диапазон измерения отношения частот	от 0,000 000 000 01 до 999 999 999 999
Относительная погрешность измерения отношения частот	d = ± (dзап /tc×fн + 1/ tc×fв)
Номинальное значение частоты опорного кварцевого генератора, МГц	10
Значение выходного напряжения опорного генератора	0,3
на нагрузке 50 Ом, В, не менее	0,3
Входное сопротивление каналов А, В, Ом	1·106; 50
Входное сопротивление В*, Ом	50
Входное сопротивление канала С, Ом	50
Время установления рабочего режима, ч	1
Время непрерывной работы в рабочих условиях применения, ч	8
Электропитание: напряжение сети питания, В частота сети питания, Гц	220 ±22 50 ±0,5
Условия эксплуатации: температура окружающей среды, ºС относительная влажность, % атмосферное давление, кПа	от +15 до +25 от 30 до 80 от 84 до 106
Габаритные размеры прибора (щхвхг), мм, не более	250´320´140
Масса прибора, кг, не более	6,5

Комплект поставки:

Частотомер универсальный ПрофКиП Ч3-100
Руководство по эксплуатации ПРШН.411142.003-2020 РЭ
Формуляр ПРШН.411142.003-2020 ФО
Методика поверки РТ-МП-7871-551-2020
Шнур питания SCZ-1
