Частотомер MCA3000
|

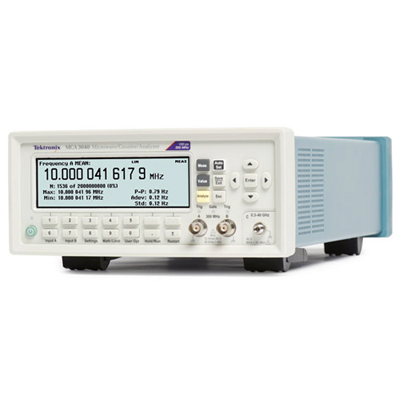

Частотомер Tektronix MCA3000 выполняет измерения в полосе до 40 ГГц и сочетает в себе множество различных функций.
Встроенный измеритель мощности и два дополнительных канала для функционирования измерителя временных интервалов и счетчика импульсов обеспечивают более широкие возможности тестирования, чем любые другие приборы этого класса на рынке. Обладая беспрецедентной разрешающей способностью, они позволяют обнаруживать очень малые изменения частоты и времени.
Благодаря самым широким среди приборов этого класса средствам анализа сигналов, включая статистическую обработку измерений, построение гистограмм и графиков трендов эти приборы позволяют быстро и точно выполнять анализ сигнала.
Отличительные особенности:
Функции |
Преимущества |
| Разрешение по частоте 12 разрядов/с | Регистрация незначительных изменений частоты благодаря лучшему в отрасли разрешению по частоте. |
| Разрешение по времени 100 пс | Точная регистрация сигнала благодаря высочайшему разрешению при одиночном запуске. |
| Мультипараметрический дисплей | Отображение на одном экране результатов измерений одновременно с основными показаниями частоты, времени или фазы для быстрой оценки характеристик тестируемого устройства. |
| Режим графика трендов | Обобщенные графики измерений и графическое обозначение дрейфа и периодически возникающих событий. |
| Режим гистограмм | Обнаружение проблем стабильности или шума при просмотре результатов в виде гистограмм. |
| Режим статистики | Просмотр различных статистических данных, таких как среднее, максимальное, минимальное, стандартное отклонение и отклонение Аллана для отслеживания изменения сигнала. |
| Встроенный измеритель мощности | Измерение частоты и мощности через одно соединение позволяет анализировать различные варианты мощности сигнала с разрешением 0,01 дБм при времени регистрации 100 мс. |
| Опциональное программное обеспечение TimeView™ | Измерение и анализ частотных, временных и фазовых характеристик сигнала в процессе разработки, производства и в полевых условиях. |

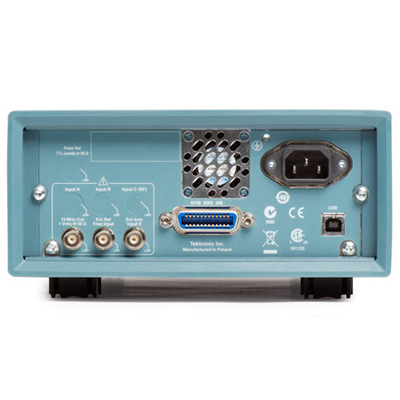

| Порты USB и GPIB | Простое подключение к ПК для дальнейшего анализа или к автоматической измерительной системе через порты USB и GPIB на задней панели. Режим эмуляции для более ранних версий таймера и счетчика упрощает интеграцию в существующую автоматическую систему измерений. |
| Подключение к ПК | Управление таймером и счетчиком, регистрация данных и простая передача и документирование результатов с помощью программного обеспечения NI LabVIEW SignalExpress. |
Технические характеристики частотомера MCA3000:
| Максимальная частота | Разрешение по времени | Разрешение по частоте | |
| MCA3027 | 27 ГГц | 100 пс | 12 разрядов |
| MCA3040 | 40 ГГц |
