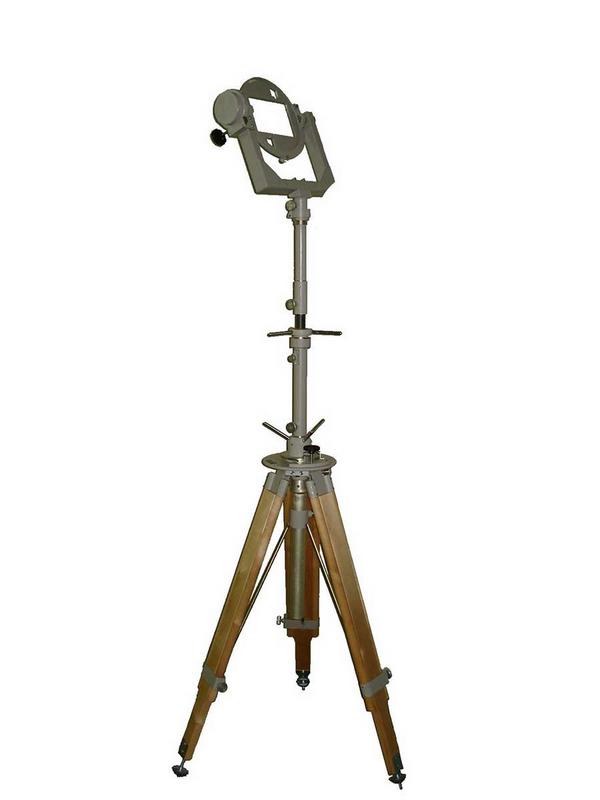

Тренога ОПУ-1 (опорно-поворотное устройство)

Назначение устройства ОПУ-1

Тренога предназначена для ориентации измерительных антенн по азимутальному углу, углу места и углу плоскости поляризации в лабораторных, заводских и полевых условиях.

Особенности устройства ОПУ-1

• Угол поворота по азимуту от 0° до 360° с нониусом ± 15°

• Угол поворота по углу места от минус 30° до плюс 90°

• Угол плоскости поляризации от минус 5° до плюс 95°

• Высота установки оси механизма ориентации от 1,15 до 2,1 м в исполнении УШЯИ.301554.001 и от 1,4 до 2,35 м в исполнении УШЯИ.301554.001-01

• Плавная регулировка высоты оси механизма ориентации 0,15 м

• По прочности при климатических и механических воздействиях тренога соответствует нормам группы 6 ГОСТ 22261-94

• Габаритные размеры треноги – 2080х2080х2100 мм (УШЯИ.301554.001), – 2080х2080х2350 мм (УШЯИ.301554.001-01) (приведены в развернутом состоянии при максимальной высоте. Размер Ø2080 – диаметр описанной окружности по вершинам треугольника, занимаемого треногой на горизонтальной площадке)

• Рабочие условия эксплуатации треноги:

• температура окружающего воздуха от минус 50 до плюс 60оС

• Масса треноги – 20,5 кг (УШЯИ.301554.001), 21,5 кг (УШЯИ.301554.001-01)
