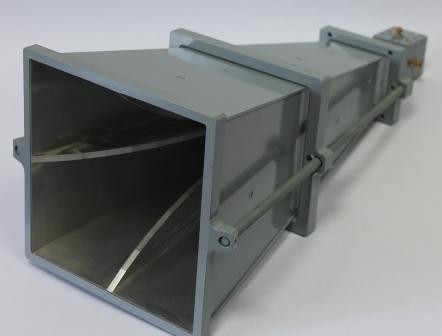

Антенна рупорная биортогональная широкополосная П6-125
Антенна измерительная широкополосная, рупорная, биортогональная для работы в диапазоне частот 2 ГГц - 18 ГГц.
Схема рупорной, широкополосной, биортогональной, измерительной антенны П6-125:
Комплект поставки:
- Антенна измерительная П6-125
- Узел крепления
- Транспортная упаковка
- Калибровочный сертификат
Дополнительное оборудование (приобретается отделно):
- МШУ
- Блок питания
- Кабель измерительный
- Штатив
- Укладка
График значения коэффициента усиления измерительной рупорной, широкополосной, биортогональной, измерительной антенны П6-125 для заданной частоты:
Технические характеристики
| Диапазон частот, ГГц | от 2 до 18 |
| Коэффициент усиления антенны в диапазоне частот, дБ, не менее | 10,0 |
| Пределы погрешности коэффициента усиления антенны, дБ | ± 2 |
| КСВН входа, не более | 2,5 |
| Уровень кроссполяризационной составляющей антенны, дБ, не менее | минус 20 |
| Тип разъема | SMA |
| Габаритные размеры, мм | 456х208х174 |
| Температура окружающего воздуха, С° | от -40 до +65 |
| Масса, кг, не более | 2,8 |
