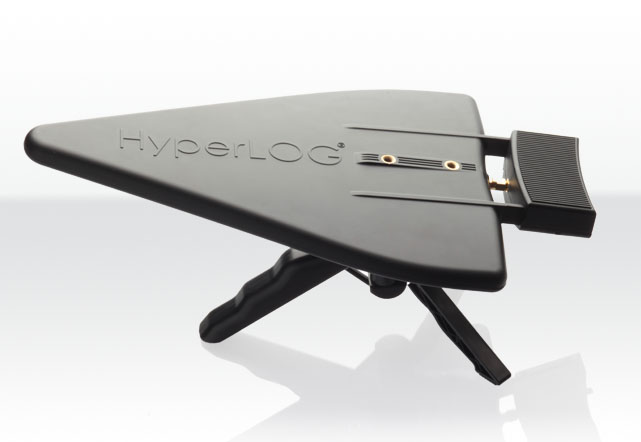

Антенна АКИП-9802/1
Описание АКИП-9802/1:
Логопериодическая активная измерительная антенна. Диапазон частот: 700 МГц - 2,5 ГГц (от 120 МГц при ограничении диаграммы направленности антенны). Предусилитель: шум (линейное нарастания): 3,5 дБ (100 МГц), 4 дБ (3 ГГц), 4,5 дБ (6 ГГц); усиление (линейное падение): 40 дБ (1 МГц), 37,5 дБ (3 ГГц), 35 дБ (6 ГГц). Импеданс 50 Ом. КСВН < >
Технические характеристики логопериодической активной измерительной антенны АКИП-9802/1:
| Параметр | Значение | |
| Диапазон частот | 700 МГц - 2,5 ГГц (от 120 МГц при ограничении диаграммы направленности антенны) | |
| Предусилитель | Шум (линейное нарастания | 3,5 дБ (100 МГц), 4 дБ (3 ГГц), 4,5 дБ (6 ГГц) |
| Усиление (линейное падение) | 40 дБ (1 МГц), 37,5 дБ (3 ГГц), 35 дБ (6 ГГц) | |
| КСВН | < > | |
| Импеданс | 50 Ом | |
| Усиление | 44 дБи | |
| Точки калибровки | 183 (шаг 10 МГц) | |
| Разъем для подключения |
SMA |
|
Комплект поставки АКИП-9802/1
| № | Наименование | Количество |
| 1 | Логопериодическая активная измерительная антенна АКИП-9802/1 | 1 |
| 2 | Мини штатив | 1 |
| 3 | Кейс для переноски | 1 |
