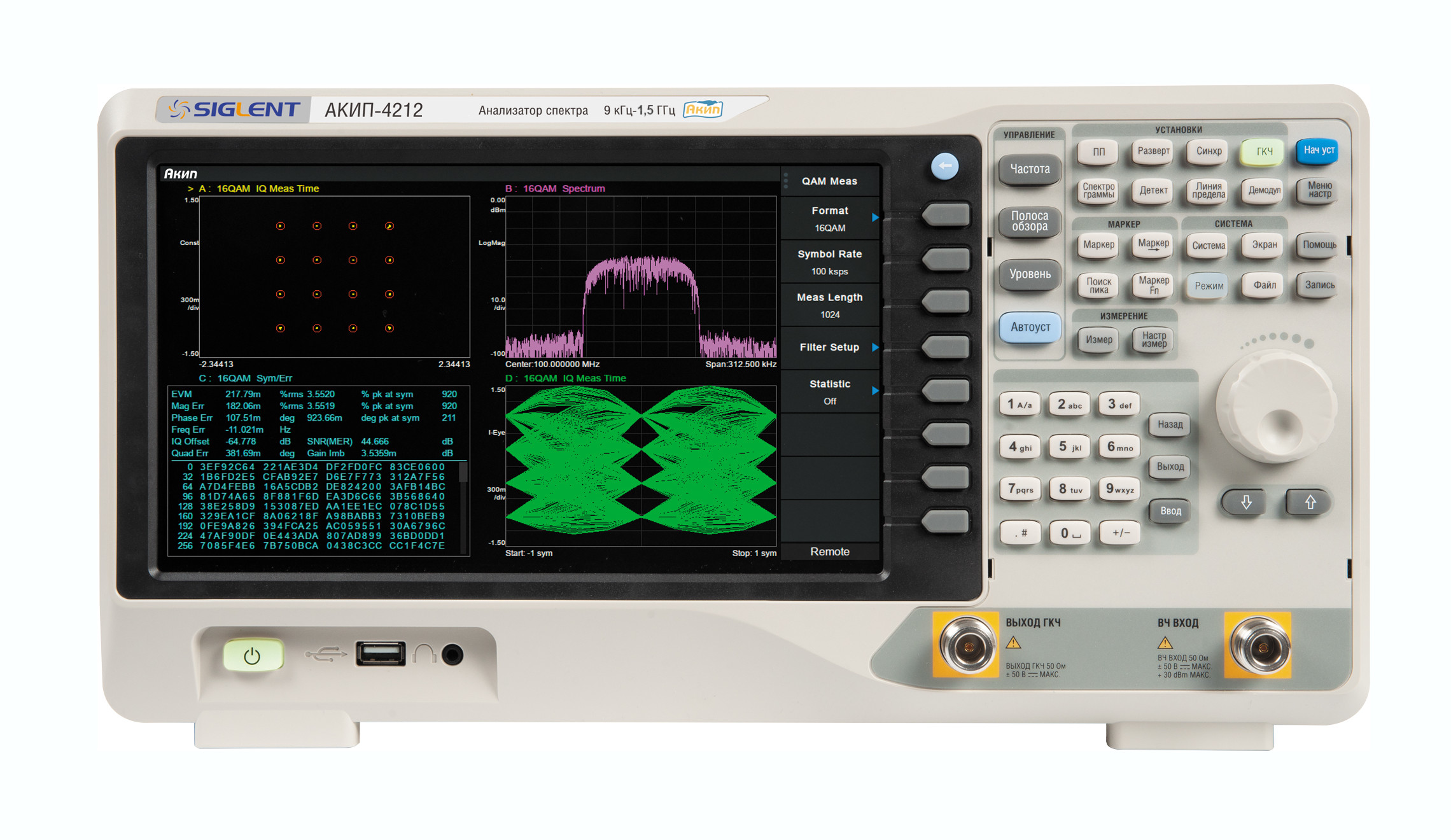

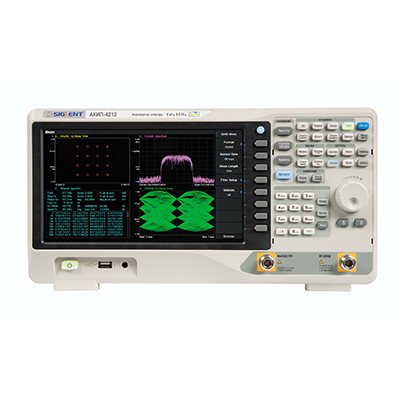

Анализатор спектра АКИП-4212
|
Анализатор спектра АКИП-4212
Анализатор спектра АКИП-4212 - это мощный инструмент для анализа спектра и сигналов с частотным диапазоном до 1,5 ГГц. Анализатор обеспечивает надежные автоматические измерения. Несколько режимов работы.
Технология цифрового преобразования частоты позволяет достичь минимального значения полосы пропускания RBW=1 Гц, обеспечивая отличное разрешение при анализе спектра, что наиболее востребовано для разделения компонент при отстройке соседних сигналов.
Отображение
Прибор имеет отличный экран с диагональю 25,6 см, высоким разрешением (1024х600) и поддержкой сенсорного управления с технологией Multi-Touch, который позволяет одновременно отображать как численные данные результатов измерений (параметры), так и спектрограммы сигналов.
Плотность – цветовая градация сигнала, плотность даёт информацию об интенсивности и повторяемости сигнала в каждой точке спектра.
PvT – отображение огибающей высокочастотного сигнала.
3D – отображение трехмерной проекции спектра сигнала.
Спектрограмма – отображение истории изменения сигнала по времени.
Комбинированный режим – одновременное отображение нескольких режимов на экране.
Управление
ДУ интерфейсы LAN, USB (USB-TMC) и GPIB (опция) позволяют управлять анализатором с ПК.
Для управления анализатором предусмотрено несколько возможностей:
- Стандартное ПО EasySpectrum
- WebServer через LAN интерфейс
- Управление с помощью команд SCPI. SCPI (Стандартные команды для программируемых инструментов) стандарт, созданный международным консорциумом производителей контрольно-измерительного оборудования, был принят единый стандарт управления идентичными функция приборов
- Создание собственного ПО
Программные опции
- Дополнительные измерительные функции: измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот, соотношение сигнал шум
- Фильтры ЭМС (200 Гц, 9 кГц, 120 кГц и 1 МГц) и квазипиковый детектор
- Анализ параметров модуляции АМн, ЧМн, ФМн, QAM
- Анализ параметров модуляции АМ, ЧМ
- Измерение коэффициента стоячей волны (VSWR) и коэффициента затухания
Технические характеристики анализатора спектра:
| Частотный диапазон | 9 кГц-1,5 ГГц |
| Полоса пропускания (RBW) | 1 Гц-1 МГц |
| Полоса обзора | нулевая, 100 Гц-1,5 ГГц |
| Гармонические искажения | -65 дБн |
| Уровень собственных шумов | -161 дБм |
| Фазовый шум | -112 дБн/Гц |
| Максимальный измеряемый уровень | +20 дБм |
| Экран | TFT, 1024 х 600, 25,6 см |
| Интерфейс | LAN, USB |
| Особенности | Встроенный предусилитель, трекинг-генератор. Программные опции -расширенный набор измерений, рефлектометр, фильтры ЭМС (200 Гц, 9 кГц, 120 кГц, 1 МГц) и квазипиковый детектор. Внутренняя память 256 МБ. Опция - расширенный набор измерений (измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот). Опция - анализ сигналов с модуляцией AM/FM, ASK/FSK/PSK/MSK/QAM |
| Опорный генератор | ±5×10-6 |
Комплект поставки:
- Анализатор спектра АКИП-4212
- Шнур питания
- Кабель USB
- CD с ПО
