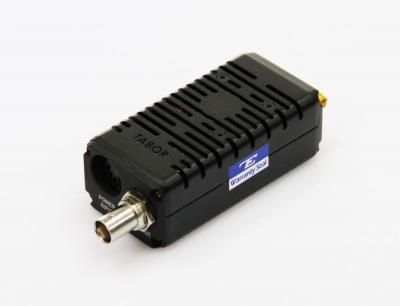

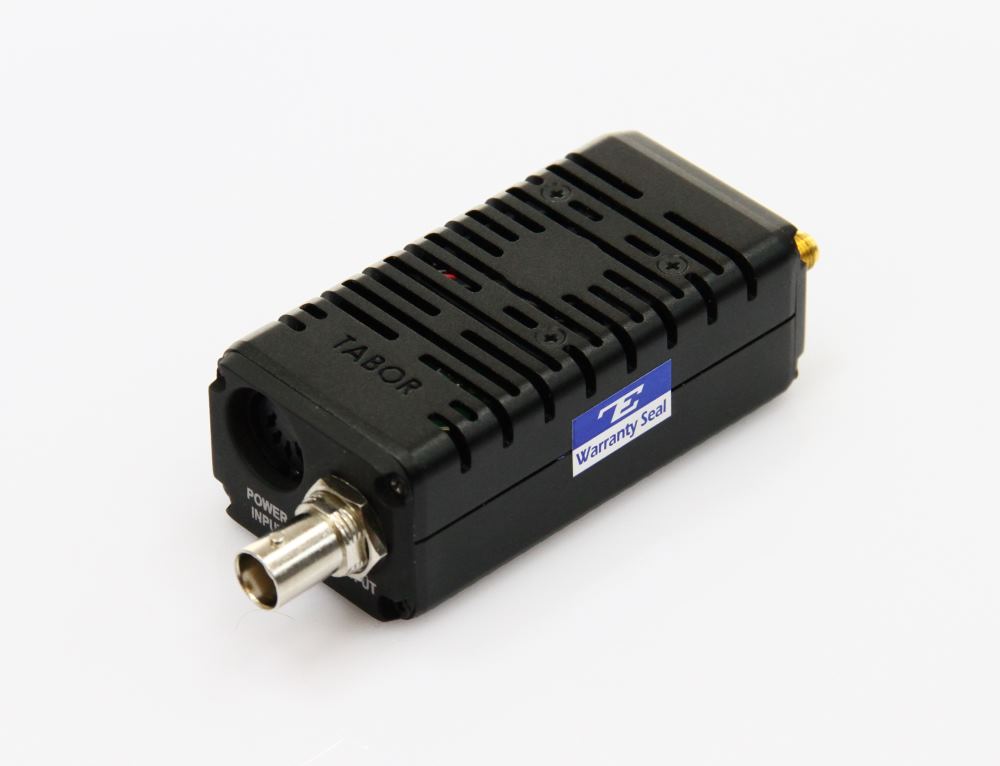

Усилитель A10150
Особенности преобразователя напряжения A10150:
-
Количество каналов: 1;
-
Диапазон частот: до 150 МГц;
-
Усиление напряжения до 16 Впик;
-
Малое время нарастания: <1,8 >
-
Низкий уровень искажений;
-
Малые габариты и масса;
-
Компактный металлический корпус;
-
Вход -BNC, выход -2 SMA (диф).
Технические характеристики преобразователя напряжения A10150:
|
XАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЕ |
|||
|
ПАРАМЕТРЫ ВХОДА |
Тип входа |
Дифференциальный, SMA ( 2 – нормальный и инвертированный) |
|||
|
Сопротивление |
50 Ом |
||||
|
Входной уровень |
6 В пик - пик ( от - 3 до +3 В пик ) |
||||
|
Диапазон частот |
DC ...150 МГц |
||||
|
ПАРАМЕТРЫ ВЫХОДА |
Количество каналов |
1 |
|||
|
Связь по входу |
DC |
||||
|
Коэффициент преобразования (Фиксированный) |
х5 ( опц ия х10) |
||||
|
Выходной пиковый уровень |
16 В пик - пик/ 50 Ом ( опция 20 Впик - пик) |
||||
|
Максимальный выходной ток |
250 мА |
||||
|
Сопротивление |
50 Ом |
||||
|
Полоса пропускания для сигналов большого уровня |
0... 150 МГц ( < >пик) |
||||
|
Полоса пропускания для сигналов малого уровня |
0... 200 МГц ( < >пик) |
||||
|
Гармонические и негармонические искажения (в зависимости от диапазона и уровня) |
2 Вп-п |
5 Вп-п |
10 Вп-п |
||
|
20 МГц: |
<-59 > |
<-52 > |
<-52 > |
||
|
50 МГц: |
<-52 > |
<-45 > |
<-36 > |
||
|
100 МГц: |
<-52 > |
<-45 > |
<-36 > |
||
|
Время нарастания выходного импульсного сигнала |
< > < > |
||||
|
ОБЩИЕ ДАННЫЕ |
Напряжение питания |
± 15 В (7 Вт) Cетевой адаптер |
|||
|
Габаритные размеры |
45 х 30 х 85 мм |
||||
|
Масса |
115 г |
||||
|
Гарантия |
1 год |
||||
Комплект поставки A10150
|
№ |
Наименование |
Количество |
|
1 |
Широкополосный усилитель A10150 |
1 |
|
2 |
Адаптер сетевого питания |
1 |
|
3 |
Руководство по эксплуатации |
1 |
|
4 |
Адаптеры *(«Папа/Папа») |
2 |
