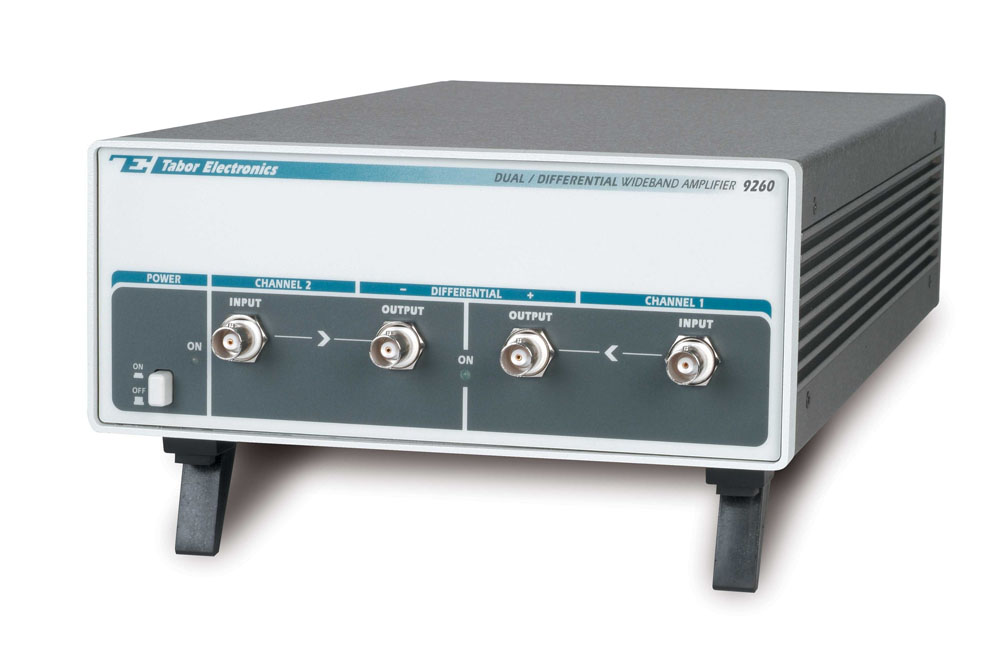

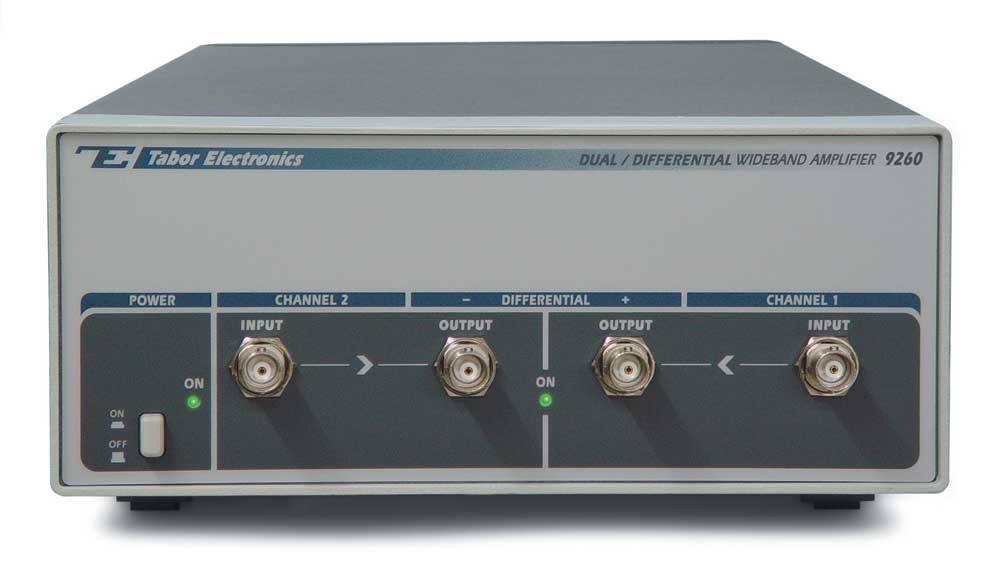

Усилитель 9260
|
Описание широкополосного усилителя мощности 9260:
2 несимметричных канала или 1 дифференциальный выход, диапазон частот до 45 МГц, максимальное выходное напряжение 34 В пик на 50 Ом (Pвых 10 Вт), усиление х10/ ток нагрузки до 1 А.Максимальный входной уровень 12 Впик-пик (от-6 до +6 Впик). Конфигурируемый импеданс (вход/выход ): 50 Ом, 75 Ом или 1 МОм/ 600 Ом.Время нарастания выходного импульсного сигнала <10 >Дополнительные входы на задней панели: Input (канал 1 / канал 2) для режима суммирования двух сигналов, Offset (кан1/кан2) для подачи и внешнего контроля за уровнем постоянного смещения.
Технические характеристики широкополосного усилителя мощности 9260:
|
Параметр |
Значение |
|
Количество каналов |
2 несимметричных канала или один дифференциальный выход |
|
Диапазон частот |
до 45 МГц |
|
Максимальное выходное напряжение |
34 В пик на 50 Ом (Pвых 10 Вт) |
|
Усиление |
x10 |
|
Нагрузки |
до 1 А |
|
Максимальный входной уровень |
12 Впик-пик (от -6 до +6 Впик) |
|
Конфигурируемый импенданс (вход / выход) |
50 Ом, 75 Ом или 1 МОм / 600 Ом |
|
Время нарастания выходного импульсного сигнала |
<10 > |
|
Дополнительные выходы на задней панели |
Input (канал 1 / канал 2) для режима суммирования двух сигналов Offset (канал 1 / канал 2) для подачи внешнего контроля за уровнем постоянного смещения |
Комплект поставки 9260
|
№ |
Наименование |
Количество |
|
1. |
Широкополосный усилитель мощности 9260 |
1 |
