Трассотечепоисковый комплект Успех-АТГ-515.60

  • Течеискатель / трассоискатель Успех АТГ-515.60

    /images/all/3/304/big/img_5.jpg

    jijijij

    Трассотечепоисковый комплект Успех-АТГ-515.60

снят с производства


В КОРЗИНУ


Трассоискатель / течеискатель Успех-АТГ-515.60

Тип оборудования: течеискатель, трассоискатель
Страна производитель: Россия
Серия: Успех
Модель: АТГ-515
Описание: трассотечеискатель

Гарантия на трассоискатель, течеискатель Успех АТГ 515.60: 24 месяца

Трассотечепоисковый комплект Успех АТГ-515.60 – надежный прибор для поиска повреждений и трассировки кабелей и трубопроводов по доступной цене.

Трассотечепоисковый комплект Успех-АТГ-515.60

Назначение. Течеискатель / трассоискатель Успех АТГ-515.60:

Комплект трассотечепоисковый “Успех АТГ-515.60” предназначен для:
- определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 3 км от места подключения генератора,
- определения мест повреждения кабельных линий,
- обследования участков местности перед проведением земляных работ,
- обнаружения мест разгерметизации трубопроводов на глубине до 6 м.

Трассотечеискатель “Успех АТГ-515.60” – универсальный многофункциональный комплект, в котором объединены три устройства:
1. Трассоискатель с электромагнитным датчиком
2. Комплект для поиска повреждений кабеля акустическим методом
3. Течеискатель с акустическим датчиком

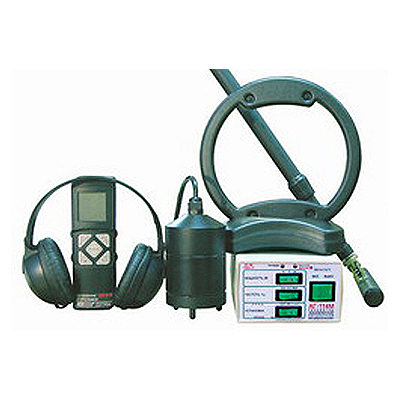

Состав трассотечепоискового комплекта Успех АТГ-515.60:
- генератор АГ-144;
- приёмник АП-015;
- электромагнитный датчик ЭМД-230;
- антенна рамочная ИЭМ-301.2;
- датчик акустический АД-215;
- головные телефоны;
- дополнительные принадлежности.

Отличительные особенности течеискатель / трассоискатель Успех-АТГ-515.60:

Особенности генератора АГ-144:

- Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
- При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных
- Возможность использования в качестве дополнительного оборудования клещей индукционных  КИ-110, механизма ударного УМ-112М.

Особенности приемника АП-015:
Чрезвычайно маленькие размеры и вес приемника (помещается в руке или во внутреннем кармане куртки. Имеется крепление к поясу).
Не требует обязательного постоянного наблюдения дисплея, благодаря достаточной информативности звуковой индикации о номинальных и экстремальных уровнях сигнала (специальные «тревожные» звуки указывают каким именно регулятором следует устранить «зашкаливание»). Достаточно иметь оперативный доступ к регуляторам.
«Мелодичные», приятные для слуха оператора синтезированные звуки трех видов конкретно информируют о приближении / удалении трассы.  Один из видов синтезированного звука позволяет непосредственно выбрать ноту «по вкусу оператора» (плавным регулятором «частота»), громкость звучания которой будет соответствовать уровню принятого сигнала.
Прибор позволяет осуществлять трассопоиск без применения головных телефонов, благодаря встроенному излучателю синтезированного звука (неизменная громкость, нота выше – приближение, нота ниже – удаление).
Плавно регулируемый фильтр высокой избирательности позволяет при течепоиске аккуратно «отрезать» мешающие звуки без ущерба для характерных звуков искомой утечки.
Повышенная помехозащищенность (обеспечивается  дополнительной предварительной фильтрацией в первом каскаде усилителей датчиков).
Комфортный уровень звука в головных телефонах устанавливается оператором независимо от других настроек. Отдельная регулировка громкости не дает прибору возможности «бить по ушам» при неожиданном возрастании уровня сигнала.
Имеется режим «HOLD» (хранение) при котором прекращаются измерения, и отключается звуковая индикация, а последние показания «запоминаются». Режим особенно актуален в течепоиске для «тихой перестановки» геомикрофона АД-215, а также для сравнения показаний «до и после».
Возможность использования в качестве дополнительного оборудования:  датчика контроля качества изоляции ДКИ-115, датчика – определителя дефектов коммуникаций ДОДК-115.

Технические характеристики трассотечепоискового комплекта Успех-АТГ-515.60

Генератор АГ-144:

Частоты генерируемого сигнала, Гц

Частоты SIN f1 / f2 / f3, ±0,1%

512/1024/8928

Частоты следования ударов нч / сч / вч

0,5/1/2

Режимы генерации

«SIN» «непрерыв»
«SIN» « »
«SIN» «3част»
«УДАР»

Выходные параметры синусоидальной генерации

Максимальное выходное напряжение, В

при автономном питании
с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока

220
330
140

Выходная мощность, Вт

при автономном питании
с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока

От 7,5 до 120
От 45 до 180
От 18 до 72



Допустимое сопротивление нагрузки

любое (0…∞)



Согласование с нагрузкой

автоматическое



Источники питания

Встроенный аккумуляторный комплект
Сетевой блок питания



Габаритные размеры электронного блока (кейса), не более, мм

220х160х145



Вес электронного блока, не более, кг

8,2



Условия эксплуатации



Допустимый диапазон температур окружающей среды при эксплуатации

минус 30…+45ºС



Класс климатической защиты

IP54



Приемник АП-015:

ПАРАМЕТР

ТРАССОПОИСК

ТЕЧЕПОИСК

Вид работы (трассопоиск/течепоиск)

Определяется подключенным датчиком

Центральная частота фильтра приемника, Гц

Переключаемая.
50/100/512/1024/8928

Плавно регулируемая в диапазоне 125…2500

Добротность фильтра приемника (Q)

Не менее 80.

Переключаемая.
0,6/0,8/1/1,4/1,8/2,3/3/4
(Чебышев; 0,1db; 4-й порядок)

«Широкая полоса», Гц

40…10000

110…2900

Помехозащита входа (предварительная фильтрация в усилителе датчика)

Переключаемый резонансный фильтр. (50/ 100/ 512/ 1024/ 8928 Гц, Q не менее 10).

Полосовой фильтр.
(Чебышев; 0,5db; 6-й порядок; 110…2900Гц)

Максимальный коэффициент усиления электрического тракта и динамический диапазон входного сигнала, дБ

90

68

Датчик

Индукционый

Пьезокристаллический

Визуальная индикация
(ЖКИ)

Символы и значения выбираемых режимов и параметров.

Цифровое значение уровня сигнала (%)

MAX за период измерений

MIN за период измерений

Линейная анимация уровня сигнала (12сегментов)

Текущее значение уровня сигнала («быстрые» сегменты)
- MAX за период измерений («медленный» сегмент)

Звуковая индикация

Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.

Головные телефоны - синтезированный звук (три вида)

-

Встроенный излучатель - синтезированный звук (один вид)

Звуковая сигнализация

Перегрузка на выходе датчика
Перегрузка на выходе фильтра

Максимальная выходная мощность на головных телефонах, не менее, мВт

120

Питание

Напряжение 2…3,5В. Алкалиновые батареи АА 1,5В (2шт.).
По запросу потребителя - аккумуляторы АА 1,2В 2,6Ач,
2шт. (работа) + 2шт. (запас) с четырехместным автоматическим ЗУ (от осветительной 220В или бортовой 12В сети).

Время зарядки одной пары аккумуляторов, не более, ч

3

Время непрерывной работы от одной пары источников питания, не менее, ч

20

Масса электронного блока, кг

0,2

Габаритные размеры электронного блока, мм

185´ 65´ 30

Трассоискатель / течеискатель Успех-АТГ-515.60. Принцип работы:

Режим трассопоиска

Пассивный поиск (трассопоиск без использования генератора)
Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).
При работе оператора уровень сигнала анализируется по уровню звукового сигнала и на индикаторе приемника.

Активный поиск (трассопоиск с использования генератора)
Подключить головные телефоны и ЭМД к приемнику. Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для автоматического согласования с нагрузкой (кабель или трубопровод). Подключить генератор к нагрузке. Дождаться автоматического согласования генератора с нагрузкой. Использовать режим «512», «1024», «8928», «х3». На приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода)

Поиск места повреждения силового кабеля (трассопоиск с использования генератора)
Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД). Подключить головные телефоны и датчик к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП» (для акустического метода).

Режим течепоиска
Подключить головные телефоны и АД к приемнику. Использовать режим «ШП». Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на индикатор. Оператор по максимальному сигналу на индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.
