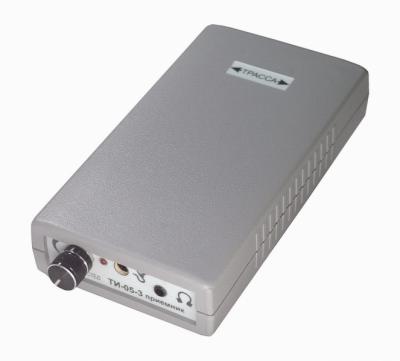

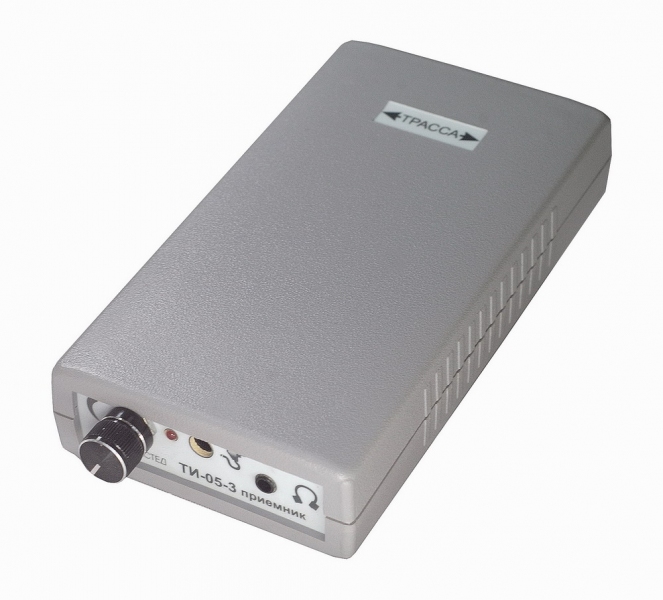

Трассоискатель ТИ-05-3 (приёмник)
Описание
Трассоискатель ТИ-05-3 – это компактный прибор, позволяющий на местности определять местоположение и направление кабельных линий и металлических трубопроводов, а также определять место их повреждения (обрыв, короткое замыкание).
Назначение трассодефектоискателя ТИ-05-3 (приемник):
Область применения:
Прибор реализует индукционный метод поиска неисправностей.
В комплекте с источником зондирующих импульсов ТИ-ТДИ-3А, позволяет проводить следующие работы:
-
поиск места прохождения трассы (кабели управления, телефонный и силовой кабели, линии городской трансляционной сети,
-
водопровод, газопровод или любой другой металлический продуктопровод);
-
определение глубины прокладки трассы;
-
определение места повреждения кабельной трассы (обрыв, короткое замыкание).
Трассоискатель ТИ-05-3 полностью заменяет по области применения устройства типа ИП-7, КИ-4П
Особенности прибора:
-
наведение оператора на трассу осуществляется при помощи акустических сигналов, поступающих с выхода приемника на наушники;
-
высокая помехозащищенность и чувствительность приемного тракта;
-
наличие режима пассивного поиска энергетических кабелей, находящихся под напряжением и проложенных в грунте или в виде скрытой проводки в стенах зданий;
-
малые габариты и вес (приемник можно положить в карман).
Принцип действия:
Индукционный метод
В активном режиме поиска генератор является источником зондирующего сигнала, подключаемым в искомую трассу и создающим вокруг нее магнитное поле. Приемник имеет поисковую антенну и служит для регистрации магнитного поля трассы над поверхностью земли или стены. Переизлученный трассой сигнал генератора прослушивается оператором через головные телефоны и/или регистрируется на индикаторе приемника. Несложные манипуляции с ориентацией антенны, встроенной в корпус приемника, позволяют быстро определить место прохождения и направления трассы, а также определить глубину прокладки трассы и локализовать место ее повреждения.
В пассивном режиме поиска - без применения генератора - приемник может использоваться для слежения за сетями технического переменного тока и радиотрансляции.
