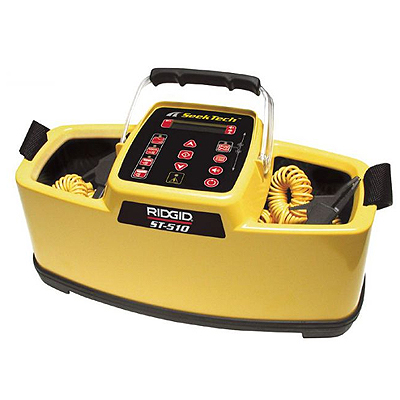

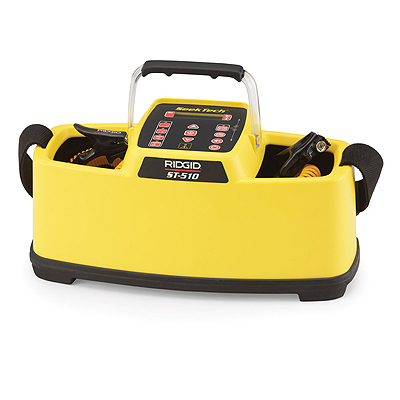

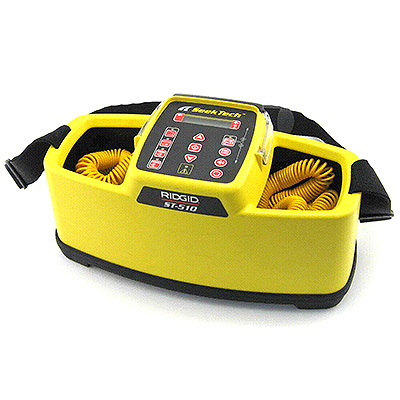

Линейный генератор RIDGID ST-510
|
Тип оборудования: кабелеискатель, трассоискатель, генератор линейный для трассоискателя
Производитель трассоискателей: RIDGE TOOL, США
Серия: RIDGID
Модель: RIDGID ST-510
Описание: прибор для поиска скрытых металлических конструкций
Гарантия на генератор ST-510: 12 месяцев.
Назначение прибора:
Мощный генератор электромагнитного поля ST-510 – это десятиваттный трубопроводный и кабельный линейный передатчик, позволяющий осуществлять точную трассировку даже при сильных шумах, наличии наводок от других линий и кабелей. Кроме этого с помощью этого прибора можно измерять напряжение, силу тока, сопротивление и мощность сигнала в трассируемой линии. В первую очередь он предназначен для работы с трассоискателями SR 20, обеспечивая в этом случае максимальную эффективность поиска.
Линейный передатчик ST-510 позволяет передавать активный сигнал для обнаружения подземной коммуникации тремя способами:
- Прямое соединение – провода генератора прикрепляются непосредственно к целевому проводнику и соответствующей точке заземления. Данный метод, как правило, используется в случае, если целевая магистраль доступна для обнаружения. Данный метод нельзя использовать для проводников под напряжением.
- Индукционный режим с использованием специального зажима (не идет в комплекте) – крепежные устройства зажима обхватывают целевой проводник, в результате чего не происходит прямого соприкосновения металла с металлом. Данный метод обычно используется, если целевая магистраль доступна для обнаружения, но при этом нет возможности прямого подключения на изолированном кабеле.
- Индукционный режим – передатчик создает поле, которое, в свою очередь, наводит ток в целевом проводнике. Между передатчиком и целевым проводником нет прямого соединения. Передатчик помещают над целевым проводником и на одной линии с ним. Встроенная антенна передатчика индуцирует сигнал в целевом проводнике. Данный метод, как правило, используется в случае недоступности целевой магистрали.
Эксплуатация передатчика с использованием аккумуляторов в качестве источника питания обеспечивает самый высокий уровень электрической изоляции. Однако, передатчик может также использовать внешние источники питания, такие как разъем питания транспортного средства или стандартная розетка. Удобная прорезиненная ручка прибора и наплечный ремень облегчают транспортировку и переноску генератора в течение всего рабочего дня.
Технические характеристики линейного генератора RIDGID ST-510:
| Генерируемые частоты | 128 Гц, 1,8,33,93 кГц |
|---|---|
| Выходная номинальная мощность | 10 Вт |
| Источник питания | 8 щелочных элементов питания D-типа |
| Вес | 3,4кг |
Комплект поставки генератора:
- Передатчик ST 510 № каталога 21953
- Провода и клипсы для прямого соединения № каталога 22758 / 18443
- Руководство оператора
- 8 - щелочных элементов питания D-типа
Дополнительные принадлежности к генератору RIDGID ST 510:
- Индукционный зажим (4,75″) № каталога 20973
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по трассоискателям и кабелеискателям можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем приборы для поиска кабелей и трасс по всей России курьерскими службами и транспортными компаниями.
Трассопоисковое оборудование RIDGID - это профессиональные диагностические приборы, которые осуществляют измерения электромагнитных полей, излучаемых объектами, расположенными под землей. Профессиональный трассоискатель RIDGID используется при поиске подземный коммуникаций, таких как трубопроводы или кабели.
