Комплект мастера-теплотехника Кардинал

  • Комплект мастера-теплотехника Кардинал

    /images/all/3/956/big/img_5.jpg

    jijijij

    Комплект мастера-теплотехника Кардинал
  • /images/all/3/956/big/img_14.jpg

снят с производства


В КОРЗИНУ


Комплект мастера-теплотехника Кардинал

Тип оборудования: течеискатель, трассоискатель, пирометр
Страна производитель: Россия
Серия: Успех
Модель: АТГ-415
Описание: трассотечеискатель

Гарантия на трассоискатель, течеискатель Успех АТГ 415.40: 24 месяца

Трассотечепоисковый комплект Успех АТГ-415.40 - надежный прибор для поиска повреждений и трассировки кабелей и трубопроводов по доступным ценам.

Трассотечепоисковый комплект Успех-АТГ-415.40

Назначение комплекта Успех-АТГ-415.40:

Течетрассопоисковый комплект мастера теплотехника Кардинал предназначен для поиска утечек воды из трубопроводов, трассировки и определения глубины залегания подземных кабельных и трубопроводных линий и коммуникаций,  для определения аномальных температурных зон  верхних слоев грунта в случаях, когда произошла аварийная утечка теплоносителя.

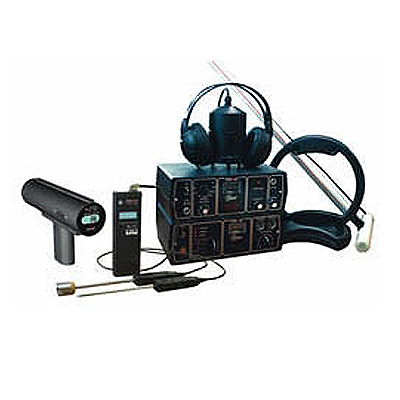

В комплект мастера-теплотехника Кардинал входят приборы:

- Бесконтактный пирометр С-110 "Факел";
- Контактный термометр ТК-5.04 с погружным и поверхностным зондами;
- Трассотечепоисковый комплект "Успех АТГ-210";

Технические характеристики приборов, входящий в комплект мастера-теплотехника:

Бесконтактный пирометр С-110 "Факел"

Диапазон измеряемых температур, °С
Расстояние до объекта, м
Показатель визирования
Разрешающая способность, °С
Предел допускаемой отн. погрешности, %
Масса прибора, кг



-20...+200
0,5... 10
1:100
1
1,5
0,9



Трассотечепоисковый комплект "Успех АТГ-210"

Точность определение трассы, м
Точность определения места утечки в трубопроводе
Частоты генератора, Гц
Частоты приемника, Гц
Условия эксплуатации, °С
Мощность излучения генератора, Вт
Вид поиска трассы



0,3
0,3
512, 1024, 8928
50,100, 512, 1024,8928          -20...+45
8
активный/пассивный



Контактный термометр ТК-5.04 с погружным и поверхностным зондами

Диапазон измерения, °С
Предел допускаемой погрешности, %
Разрешающая способность, °С
Время установки показаний индикации, сек
Габаритные размеры, мм
Масса прибора, кг




-40...+600
+1
1
2...6
200x60x20
0,3



Задача утечки решается в три этапа

1. Обнаружение области растекания теплоносителя (горячей воды) из трубопровода с помощью пирометра С-110 "Факел". (Температура поверхности земли в зоне растекания горячей воды превышает нормальную температуру грунта на 5-15°С. Время определения области растекания 5-10 мин.)
2. Сужение площади поиска места утечки до 5-6 метров в результате применения термометра ТК-5.04 за счет измерения температуры на глубине 10-15 см в грунте, что снижает влияние внешних факторов (ветер, солнце, дождь). (Температура грунта может достигать 50°С. Время работы 5-15 мин.)
3. Определение места утечки течетрассопоисковым комплектом "Успех АТГ-210" с точностью до 0,3-0,5 м при глубине до 5 м. (Время работы 5-15 мин.)

Дополнительные возможности применения приборов из комплекта:

Применение контактного термометра

  • Измерение температуры подводящих трубопроводов и отопительных приборов и определение эффективности их теплоотдачи.
  • Обследование теплового узла здания:

- измерение температуры Т1 (подающий трубопровод), Т2 (обратный трубопровод) и ТЗ (подача горячей воды в квартиры);
- составление анализа параметров теплоносителя в зависимости от температуры наружного воздуха. (Замеры производятся поверхностным и погружным зондами)

  • Нахождение мест промерзания швов строительных конструкций по "температурным пятнам" поверхностным зондом.

Применение пирометра

  • Выявление без отключения электроэнергии дефектных контактных соединений.
  • Оценка теплового состояния электрических линий.
  • Своевременная и оперативная диагностика состояния электроснабжения в школах, детских садах, театрах и т.д.
  • Определение мест самовозгорания угля и торфа в котельных.
  • Использование пирометра для проведения энергетических обследований (энергоаудита зданий и сооружений).

Применение трассотечепоискового комплекта "Успех АТГ-210"

  • Определение местоположения и глубины залегания скрытых коммуникаций (силовые кабели и трубопроводы) на глубине до 6 м и удалении более 5 км от места подключения генератора.
  • Определение места повреждения кабельных линий,
  • Обследование участков местности перед проведением земляных работ.
  • Проведение работ по поиску скрытой проводки.
  • Обнаружение мест разгерметизации трубопроводов на глубине до 6 м.

Комплект мастера-теплотехника Кардинал
