Комплекс трассопоисковый Сталкер 15-24 (LFP)

Комплекс трассопоисковый Сталкер 15-24 (LFP)

Трассоискатель (кабелеискатель, трассодефектоискатель) Сталкер 15-24 предназначен для быстрого и точного обнаружения телефонных и силовых кабелей, а также других подземных коммуникаций. Прибор позволяет выявлять повреждения изоляции, определять глубину залегания трасс и выполнять их последующее картографирование.

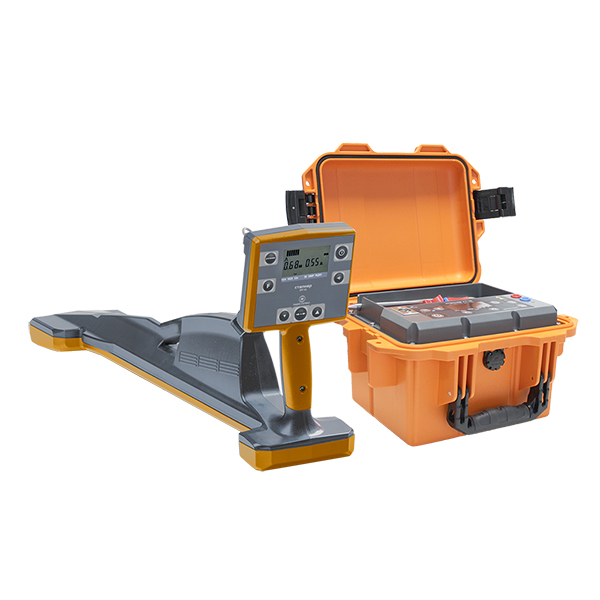

В комплект входят генератор ГТ-15 (LFP) и приёмник ПТ-24 со встроенным модулем GPS/ГЛОНАСС.

Обновлённый генератор ГТ-15:

• Выходная мощность увеличена до 15 Вт (на 50% выше предыдущей версии)
• Рабочая частота 83 кГц (83077 Гц) — совместимость с зарубежными локаторами
• Степень защиты корпуса — IP65
• Аккумулятор LiFePO4 с ресурсом до 2000 циклов
• Снижен вес до 3,5 кг
• До 6 часов автономной работы при повышенной мощности
• Удобный увеличенный отсек для хранения аксессуаров
• Возможность одновременной генерации двух частот
• Индикация тока, напряжения, мощности и сопротивления нагрузки
• Автоматическое согласование с нагрузкой
• Два режима работы: непрерывный и импульсный

Отличительные особенности Сталкер 15-24:

• Функция «Компас» с отображением сразу двух коммуникаций
• Поиск зондов и телеинспекционных камер
• Встроенный GPS/ГЛОНАСС модуль
• Вынос трасс с отображением на карте
• Высокоточное позиционирование (до 1 см) при работе с RTK-планшетом PrinCe LT700H
• Возможность использования смартфона вместо внешнего GPS-модуля
• Передача данных по Bluetooth
• Пассивный режим «РАДИО» для поиска без генератора
• Частота 83 кГц для бесконтактной подачи сигнала
• Поиск повреждений фазовым, контактным и бесконтактным методами
• Идентификация жил кабеля и выбор нужного кабеля с помощью датчика МД-01
• Бесконтактная подача сигнала с клещами КИ-50 или КИ-100
• Поиск на глубине до 10 м и расстоянии до 10 км
• Компактный и лёгкий генератор

Приёмник ПТ-24:

• Встроенный GPS/ГЛОНАСС модуль
• Облегчённая конструкция (1,9 кг)
• Яркий цветной дисплей увеличенного размера
• Продолжительное время автономной работы
• Меню на русском, английском и китайском языках

Отображение данных на дисплее:

• «Компас» с одновременным отображением двух трасс:

  • с током от генератора

  • с током промышленной частоты или ЭХЗ

• Шкалы «максимум» и «минимум»
• Глубина залегания и сила тока на всех активных частотах
• Полярность сигнала (смена «+» на «−» указывает на повреждение изоляции)
• Определение направления тока (к генератору / от генератора)
• Режим «острый максимум»

Режим «ЗОНД»:
Позволяет находить передающие зонды и камеры телеинспекции при внутритрубных обследованиях на частотах 512 Гц и 33 кГц.

Функции записи данных:

• Уровни сигналов с магнитных антенн и входа «ДАТЧИК»
• Направление на коммуникацию
• Глубина залегания и сила тока
• Направление поискового тока
• Полярность разности потенциалов
• Фаза сигнала по каналу «ТРАССА»
• Рабочие частоты
• Дата и время измерений (по GPS)
• Координаты точек измерений

Мобильное приложение Stalker Terminal (Android)

Предназначено для работы со смартфоном или планшетом с GPS/ГЛОНАСС и позволяет:

• Передавать координаты на приёмник для построения трека (включая RTK-устройства)
• Считывать, просматривать и редактировать треки
• Экспортировать данные для ПК
• Выполнять навигацию по треку

Дополнительные возможности приложения

• Отображение точек на экране смартфона
• Добавление комментариев к точкам
• Измерение расстояний (по прямой и по треку)
• Удаление точек в процессе записи
• Отправка трека без остановки записи

В приложении доступен выбор карт (включая Яндекс.Карты в режиме «схема»). Тип карты необходимо выбрать до начала работы, так как смена во время записи недоступна.

Прибор предназначен для профессионального применения в сфере обследования, диагностики и обслуживания подземных коммуникаций, обеспечивая высокую точность измерений и удобство эксплуатации.

Технические характеристики:

Приемник ПТ-24
