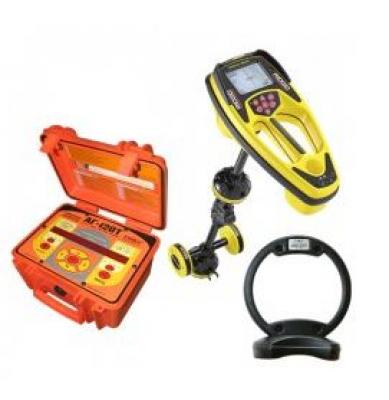

Кабелетрассоискатель Атлет АГ-360
Тип оборудования: Кабелетрассоискатель
Производитель: Техно-АС
Модель: Атлет АГ-360
Гарантия: 1 год
Описание кабелетрассоискателя Атлет АГ-360:
Кабелетрассоискатель "Атлет АГ-360" является комбинацией американского трассопоискового приемника-флагмана Ridgid SR-60 и мощнейшего в линейке генераторов ТЕХНО-АС мультичастотного портативного генератора АГ-120Т.
Назначение Атлет АГ-360:
Комплект кабелетрассоискателя " Атлет АГ-360" позволяет:
- находить и точно определять местоположение подземных коммуникаций - силовые и сигнальные кабели, нефтепроводы, газопроводы, водопроводы, теплотрассы и т.д.;
- определять глубину нахождения коммуникаций до 10 м;
- проводить трассировку коммуникаций на удалении до 10 км от места подключения генератора;
- проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций
Рекомендуемые области применения:
- Трубопроводный транспорт - теплосети, газораспределение, нефтепроводы и т.д.
- Электрические сети
- Энергетика с протяженными коммуникациями
- Геодезия
- ЖКХ
- Строительство
Особенности приемника:
- может отслеживать любую частоту от 10 Гц до 490000Гц;
- 8 многонаправленных антенн позволяет выводить на дисплей схематичное отображение искомой коммуникации в виде прямой линии;
- необходимая для поиска коммуникаций информация (рабочая частота, уровень сигнала, интенсивность сигнала, глубина залегания и р.) выводится на дисплей в автоматическом режиме;
- наличие аудиовыхода 3,5мм. для дополнительного подключения наушников
Особенности генератора:
- автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника;
- мультичастотный (200-10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот;
- автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности;
- встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке;
- высокий выходной ток (до 15А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах);
- высокое выходное напряжение (220В автоном./330 В с дополнит. аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности;
- многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции;
- возможность работы в дождливую погоду (вкл/откл.; просмотр параметров с закрытой крышкой);
- автоматические выключения генерации при длительном простое
Технические характеристики кабелетрассоискателя Атлет АГ-360:
Приемник SR-60
| Параметр | Значение |
|---|---|
| Частоты работы | |
| - по умолчанию | 50(60) / 100(120) / 128 / 1024 / 8192 / 32768 / 93696 Гц |
| - определяемые пользователем | 0,01…490 кГц |
| Частоты работы режима «Зонд» | |
| - по умолчанию | 16 / 512 / 640 / 850 / 8192 / 16384 / 32768 Гц |
| - определяемые пользователем | 0,01…490 кГц |
| Диапазон частот «Широкая полоса» | 4 кГц...15 кГц |
| 15 кГц…35 кГц | |
| Определение глубины залегания трассы | до 10 м |
| Точность определения глубины залегания | 0,05 м |
| Источник питания | 4 элемента тип «С» |
| Время непрерывной работы от одного комплекта аккумуляторов | Не менее 15 часов |
| Диапазон температур эксплуатации / хранения | -20…50 / -20…60°С |
| Габаритные размеры | 356х178х788 мм |
| Масса без элементов питания | 2,1 кг |
Генератор АГ-120Т
| Параметр | Значение |
|---|---|
| Частоты синусоидального сигнала, Гц | |
| частоты f1, f2, f3 («постоянные») | 200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
| частота f4 («временная») | 200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания. |
| Режимы генерации | |
| режим 1 | непрерывный «НП» |
| режим 2 - длительность импульса, мс - частота следования импульсов, Гц |
кратковременные посылки «ПР» (прерывистый) 100 1 |
| режим 3 Первая частота, Гц Вторая частота, Гц Соотношение амплитуд первой и второй частот |
двухчастотный «2F» (одновременная генерация) 1024 8192 4:1 |
| режим 1 амплитуда импульса частота следования импульсов (ударов), уд/мин - низкая - средняя - высокая длительность импульса |
генерация ударных импульсов «УР» (ударный режим) равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») 20 40 80 минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
| Выходные параметры синусоидальной генерации | |
| Выходной ток, А | |
| максимальный в ручном режиме: - непрерывная и двухчастотная генерация - кратковременные посылки |
10 15 |
| задаваемый для автосогласования | четыре значения (I1, I2, I3, I1) устанавливаются пользователем в диапазоне 0,1…9,9А с дискретностью 0,1А и заносятся в энергонезависимую память |
| Максимальное выходное напряжение, В | |
| - при автономном питании - с добавлением внешнего аккумулятора 12В - при питании от сетевого блока |
220 (170 при «2F») 330 (260 при «2F») 140 (110 при «2F») |
| Максимальная выходная мощность, Вт | |
| - при автономном питании или от внешнего аккумулятора 21В | 120 непрерывно на 1,2…300 Ом и «2F» на 1,2…200 Ом / 180 импульсы на 0,8…200 Ом |
| - с добавлением внешнего аккумулятора 12В | 180 непрерывно на 1,8…150 Ом и «2F» на 1,8…300 Ом / 270 импульсы на 1,2…300 Ом |
| - от сетевого блока (СБП) | 70 на 0,7…200 Ом_непрерывно / импульсы или на 0,7…130 Ом при «2F» |
| ПРИМЕЧАНИЕ. При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB. |
|
| Допустимое сопротивление нагрузки | любое (0…¥) Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках. |
| Диапазон сопротивлений согласованной нагрузки, не уже, Ом | |
| для минимального задаваемого тока (0,1А) - при автономном питании - с добавлением внешнего аккумулятора 12В |
1…2200 (1…1700 при «2F») 1…3300 (1…2600 при «2F») |
| для максимального непрерывного тока (10А) - при автономном питании - с добавлением внешнего аккумулятора 12В |
0…1,2 0…1,8 |
| для максимального тока в импульсе (15А) - при автономном питании - с добавлением внешнего аккумулятора 12В |
0…0,8 0…1,2 |
| Согласование с нагрузкой | - автоматическое, обеспечивающее достижение заданного тока в нагрузке - ручное (кнопками "Вверх" или "Вниз") |
| Источники питания | |
| Встроенный аккумуляторный комплект | два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/21Ач или 21В/12Ач |
| Ресурс питания при 0ºС в зависимости от мощности не менее, ч | |
| - непрерывная и двухчастотная генерация генерация | 1,2 (при 120Вт автономно/180Вт с доп. акк. 12В) 3 (при 60Вт автономно/90Вт с доп. акк. 12В) |
| - импульсные посылки одной частоты | 8 (при 180Вт автономно/270Вт с доп. акк. 12В) 20 (при 90Вт автономно/130Вт с доп. акк. 12В) |
| - генерация ударных импульсов с максимальной частотой 80уд/мин | 20 (при силе удара «С2» автономно или «С3» с доп. акк.) 50 (при силе удара «С1» автономно) |
| Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 |
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15В, выходной ток 15А max |
| Допустимые внешние аккумуляторы | 11...14В / 22…28В ≥24Ач |
| Функциональные особенности | |
| Автоматические функции | - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) - автосогласование (достижение заданного тока в нагрузке) - автоматический «интеллектуальный» выбор выходной мощности - специальная программа управления передающей антенной - встроенное автоматическое зарядное устройство - автоотключение питания при «длительном» простое (1 мин) |
| Автоматические выключения генерации (зарядки) | - при разряде аккумуляторов ниже допустимой нормы - при несоответствии внешнего напряжения режиму зарядки - при превышении допустимого потребляемого тока - при отключении внешнего питания в процессе генерации - при коротком замыкании выхода в процессе генерации - при несоответствии режима генерации наличию/отсутствию антенны на выходе |
| Типы подключаемых нагрузок при генерации «SIN» | - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя» - индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны) - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка) |
| автоматическое повторное согласование в режиме «SIN» | при отклонениях установленного тока нагрузки более ±2dB |
| Конструктивные параметры | |
| Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80% |
| Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона | - все питающие напряжения - режимы и установки - ресурс питания - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» |
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс. |
| Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | Класс А |
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС |
| Степень защиты корпуса | IP65 |
| Габаритные размеры электронного блока (кейса), не более, мм | 305х270х194 |
| Вес электронного блока, не более, кг | 12 |
Индуктивная антенна ИЭМ-301.3
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
Комплект поставки трассоискателя Атлет АГ-360:
- Приемник "Ridgid SR-60"
- Генератор "АГ-120Т"
- Индукционная антенна "ИЭМ-301.3"
- Источник питания для зарядки генератора и кабели
- Кабель для подключения внешнего аккумулятора для генератора
- Кабель для подключения нагрузки
- Контакт магнитный - 2 шт.
- Штырь заземления - 2 шт.
- Кабель с крокодилами
- Отвертка
- Кейс для приемника
- Сумка для генератора
- Сумка для комплекта
- Руководство по эксплуатации и паспорт
Дополнительное оборудование:
-Клещи индуктивные КИ-110/х
Клещи индукционные предназначены для:
- подачи бесконтактным (индукционным) способом в коммуникацию сигнала от генератора, например, на кабель под напряжением;
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Клещи имеют внутренний диаметр - 50, 80, 110, 125 мм
-Портативный искатель металлических люков ИЭМ-400 "Люк"
Автономный прибор для быстрого, удобного и безопасного определения местонахождения металлических люков, предметов из черных и цветных металлов, находящихся под слоем земли, асфальта, бетона, снега, льда и т. п.
-Комплект аксессуаров для заземления коммуникации
Комплект дополнительных аксессуаров для заземления коммуникации на удаленном от генератора конце.
