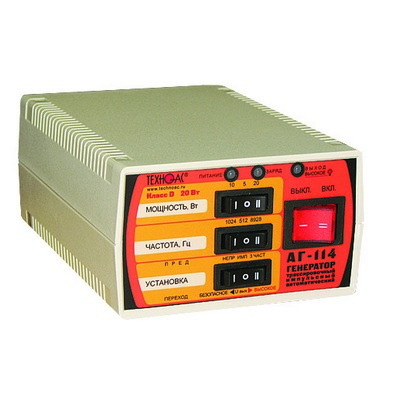

Генератор трассировочный АГ-114

  • Генератор трассировочный АГ-114

    /images/all/3/952/big/img_5.jpg

    jijijij

    Генератор трассировочный АГ-114

ЦЕНА С НДС: 94 530 руб.


В КОРЗИНУ


Артикул: 00-00000109

Генератор трассировочный АГ-114

Тип оборудования: трассировочный генератор

Страна производитель: Россия
Серия: АГ
Модель: АГ-114
Описание: прибор для трассопоиска

Сертификаты на трассировочный генератор АГ-114:

- Сертификат соответствия. Генератор трассировочный АГ-114 соответствует ГОСТ Р 51350-99, ГОСТ Р 51522-99

Гарантия на генератор трассировочный АГ-114: 12 месяцев

Генератор трассировочный АГ-114

АГ-114 генератор трассировочный импульсный автоматический

Назначение генератора АГ 114

Генератор трассировочный импульсный автоматический АГ-114 предназначен для создания распространяющихся сигналов (колебаний) в трассах скрытых коммуникаций при активном методе трассопоиска. Прибор АГ 114 создает в исследуемой коммуникации переменный синусоидальный ток (постоянно или кратковременными посылками) необходимый для определения ее местоположения.

Особенности трассировочного генератора АГ114

  • Выбранная выходная мощность (5Вт на 1...1000 Ом, 10Вт на 1...500 Ом, 20Вт на 1...250 Ом) выдается автоматически. Возможность работы на столь высокие сопротивления нагрузки позво-ляет трассировать весьма протяженные коммуникации. Низкая мощность обеспечивает энерго-сбережение и малые «перенаводки» на соседние объекты, высокая мощность - высокую даль-ность трансляции и обнаружения.
  • Также имеется возможность работы и на низкоомную (<1 >
  • Три режима генерации: импульсный - основной высокоэкономичный режим с высокой разборчивостью на фоне помех; непрерывный - дополнительный низкоэкономичный режим для краткосрочных специальных измерений; трехчастотный - режим, обеспечивающий выбор оптимальной частоты на удаленном приемни-ке без переключения передатчика (генератора).
  • Три частоты генерации: 512Гц, 1024Гц, 8928Гц. Ниже частота - меньше «перенаводки» на соседние объекты, выше частота - выше дальность обнаружения.
  • Необычно компактная (190х140х80мм), для столь высокой выходной мощности (20Вт), авто-номная конструкция обеспечивается применением высокоэффективной технологии «CLASS D (BD)» (импульсный выходной усилитель мощности с КПД 80%). В результате один малогаба-ритный автономный аккумулятор емкостью всего лишь 2,2Ач обеспечивает импульсную генера-цию в течение >5часов при максимальной выходной мощности (20Вт).
  • Предусмотрена возможность работы с «подпиткой» от зарядного устройства или наращивания емкости при помощи подключения внешнего аккумулятора для увеличения ресурса времени.
  • Система органов управления и индикации, содержащая всего 4 больших клавишных пере-ключателя и 2 светодиода с конкретными подписями и символами («интуитивный интерфейс») и не перегруженная излишними, для автоматического устройства, органами тонкой настройки и индикаторами численных значений параметров, предназначена для удобной работы в полевых условиях. Прибор не требует постоянного надзора, контроля параметров, частых оперативных переключений и создан для работы по принципу «включил и ушел на трассу». При существен-ных изменениях сопротивления нагрузки (коммуникации) в процессе генерации, прибор автома-тически перенастраивается («повторное автосогласование»). Простейшая индикация напряжения питания и выходной мощности (два трехцветных свето-диода) обеспечивает всю достаточную для работы информацию о штатных и экстремальных значениях параметров по принципу: зеленый цвет - параметр в норме, желтый - ниже нормы, красный - выше нормы, мерцание определенного индикатора определенным цветом - автовы-ключение генерации вследствие соответствующего отклонения от нормы.
  • Простейший алгоритм управления (выбрать режим, выбрать мощность, выбрать частоту, включить прибор) обеспечивается «умной» автоматикой и несколькими степенями защиты от различных недопустимых факторов.
  • По умолчанию возрастание выходного напряжения ограничено на безопасном для человека уровне. При необходимости, можно оперативно снять ограничение (временно до окончания се-анса), если приняты соответствующие меры безопасности. Наличие опасного напряжения на выходе отображается красными вспышками выходного индикатора.

Технические характеристики автоматического генератора  АГ-114:

Выходная мощность при работе на согласованную нагрузку
(в зависимости от режима включения), Вт
5, 10, 20
Усилитель мощностиCLASS D   КПД 80%
Частота генерации (непрерывно или импульсы), Гц512, 1024, 8928, чередование 3-х частот
Допустимое сопротивление нагрузкилюбое (0...∞)
Согласование с нагрузкойавтоматическое
Время непрерывной работы при выходной мощности 20 Вт (импульсы), час  5
Питание1 аккум. 12В/2,2 Ач

Габаритные размеры электронного блока, не более, мм

190х140х80
Вес генератора в чехле, не более, кг

2,2

Комплект поставки генератора АГ-114:

- генератор АГ-114
- индукционная антенна
- зарядное устройство
- комплект кабелей

Дополнительное принадлежности к генератору АГ 114:

- клещи индукционные КИ-110 (поиск кабеля из пучка)

Генератор АГ-114М
