Мобильный комплекс поиска утечек в трубопроводе BiometricLabs BL
|
Мобильный комплекс локализации утечки воды в трубопроводе БИОМЕТРИКЛАБС серии BL (BL1 и BL2)
Российский программно-аппаратный комплекс для поиска утечек жидкостей в трубопроводах. Два виброакустических датчика, мобильное приложение и нейросетевая обработка помогают сервисной бригаде быстро локализовать место повреждения без ручной интерпретации сложных акустических сигналов.
Аппаратно-программный комплекс в автоматическом режиме определяет местоположение протечки в трубе с точностью до 1 м.
Акустический течеискатель выпускается в двух модификациях:
1. Система для определения утечки воды BL1 со смартфоном
2. Система для определения утечки воды BL2 с планшетом
Комплекс BL1 (смартфон):
- Серверная обработка данных
- Подключение к интернету
- Данные сохраняются в облаке

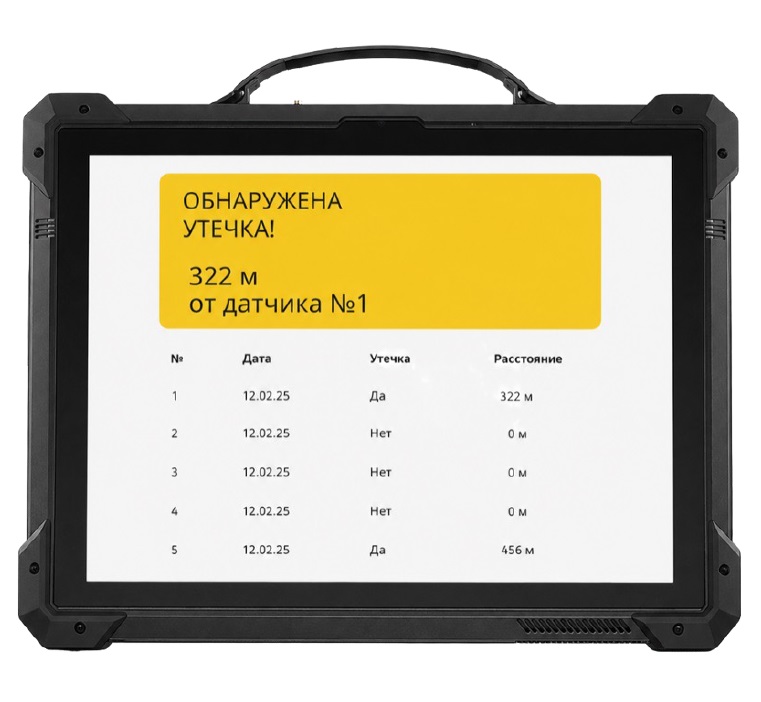

Комплекс BL2 (планшет):
- Локальная обработка данных
- Вычисления даже без интернета
- Обновление ПО при выходе нового релиза
Два варианта исполнения акустических датчиков под задачи объекта:
- Степень защиты IP54. Магнитное крепление. Быстросъёмное хомутное крепление. Любой диаметр труб.

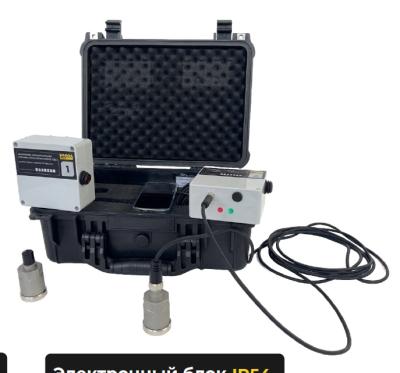

- Сенсор с защитой IP68, электронный блок IP54. Магнитное крепление. Быстросъёмный хомут. Предназначен для работы в труднодоступных местах и под водой.
Для локализации утечки потребуется 3 минуты:
- Запустите приложение на смартфоне (планшете)
- Установите датчики на трубу
- Снимите датчики с трубы для скачивания записей
- Получить данные о месте утечки воды, теплоносителя, технологических жидкостей и других жидких сред.
Преимущества:
1 м - точность определения местоположения утечки в случае возникновения аварии.
1000 м - допустимое расстояние между датчиками. Расстояние размещения зависит от материалов труб. Для стали – 500, для чугуна - 200, для пластика – 80 м.
3 мин - время регистрации утечки. Системе достаточно 30 секунд для обработки и локализации утечки. В 2,5 минуты входит физическое размещение датчиков на трубу.
В основе программного обеспечение БиометрикЛабс лежат искусственный интеллект (ИИ) и кросс-корреляционные методы обнаружения. Применение ИИ позволяет получить высокую точность определение местоположения и исключить ложные срабатывания и реагирования на посторонние шумы.
Благодаря программному обеспечению на основе искусственного интеллекта разработанный комплекс, в отличие от комплексов конкурентов, не реагирует на посторонние шумы:
- Работа строительной техники
- Насосное и другое оборудование
- Автомобили
- Другие источники помех
Для обучения нейронной сети была собрана самая большая в России база посторонних шумов.

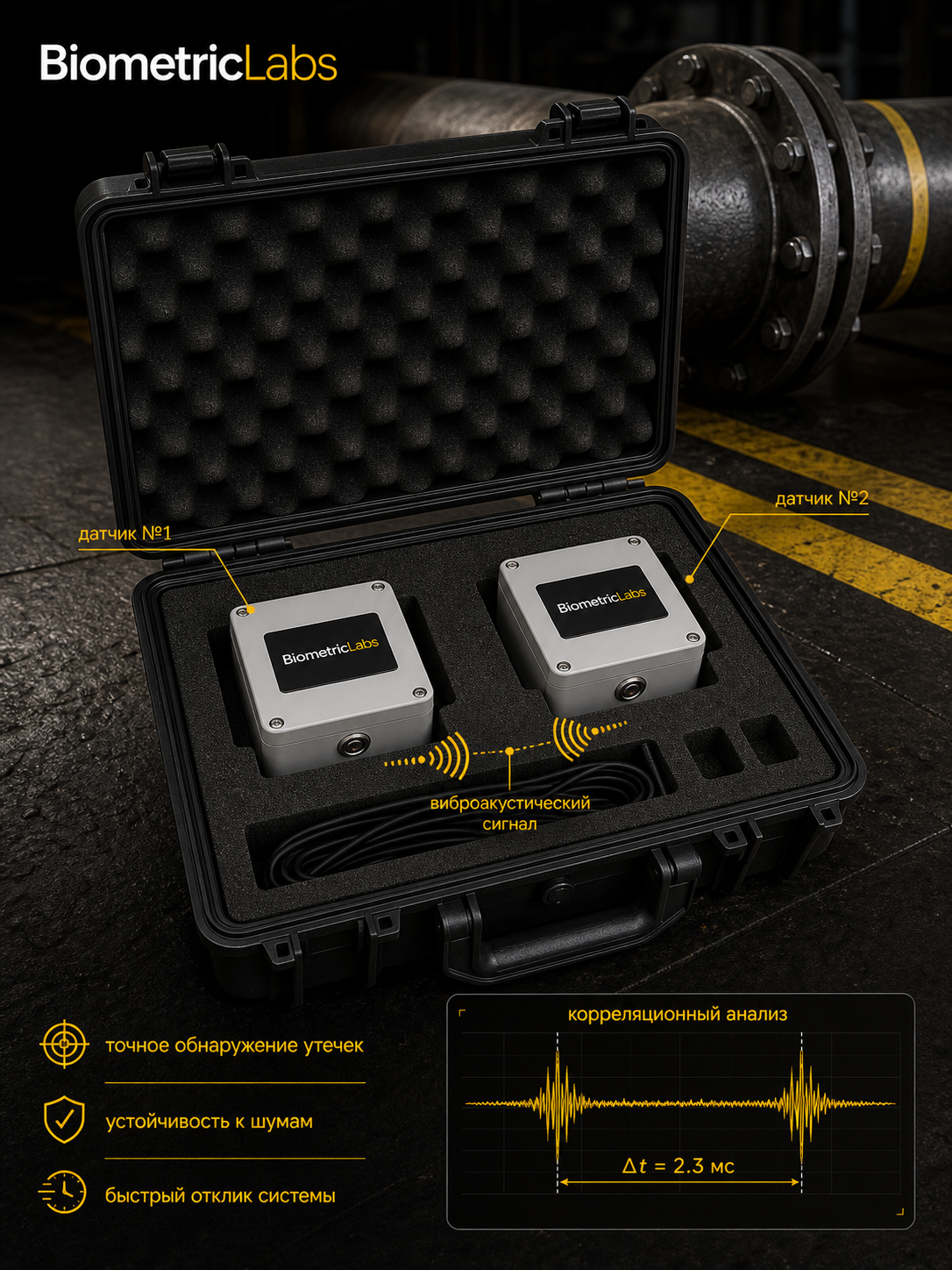

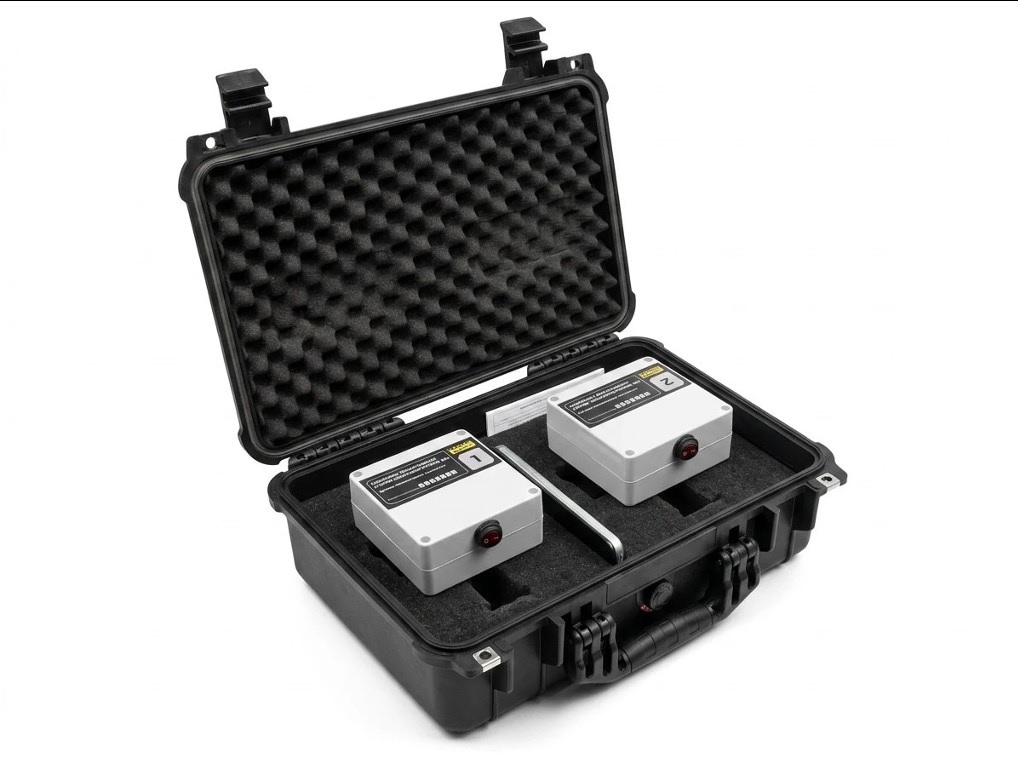

Состав комплекса:
- Датчик-1 BiometricLabs
- Датчик-2 BiometricLabs
- Смартфон или планшет + приложение BiometricLabs
Решение используется как альтернатива или дополнение к корреляционным течеискателям Enigma, Gutermann, Primayer/Ovarro, Sewerin и аналогам.
Технические характеристики датчиков утечки воды BiometricLabs BL
|
Метод локализации |
корреляционный анализ виброакустических сигналов с ИИ-обработкой |
|
Целевая точность |
до ±3 м; при соблюдении условий применимости — до ±1 м |
|
Время подготовки измерения |
до 15 минут; при соблюдении условий — до 3 минут |
|
Время обработки результата |
до 5 минут; при соблюдении условий — до 1 минуты |
|
Расстояние между датчиками, сталь |
до 1000 м |
|
Расстояние между датчиками, чугун |
до 200 м |
|
Расстояние между датчиками, пластик |
до 60 м |
|
Защита и эксплуатация |
датчик IP68, электронный блок IP65; от -20 °C до +50 °C |
Области применения:
1. Промышленные объекты.
Поиск утечек на производственной площадке
Сервисная бригада проверяет подземные и наземные участки трубопроводов без длительного вывода объекта из эксплуатации.
2. Тепловые сети
Локализация повреждений в сетях теплоснабжения
Прибор помогает быстрее сузить зону поиска при утечках теплоносителя и снизить объем вскрытий на трассе.
3. ЖКХ и водоканалы
Выездная диагностика аварийных участков
Комплекс подходит для регулярных обследований и оперативных выездов, когда важно быстро подтвердить наличие утечки и место работ.
Состав и условия:
- Две доступные точки установки датчиков на трубопроводе.
- Смартфон оператора на базе Android с мобильным приложением BiometricLabs.
- Доступ к серверной системе обработки данных.
- Магнитные крепления для металлических труб или комплект оснастки для других условий.
Работа с корреляционным течеискателем БИОМЕТРИКЛАБС
1. ГЕНЕРАЦИЯ АКУСТИЧЕСКИХ ВОЛН. При появлении даже небольшого повреждения трубопровода или врезки вытекающая жидкость издает характерный звук, который доходит до датчиков.
2. УСТАНОВКА ДАТЧИКОВ И ПОДГОТОВКА К ИЗМЕРЕНИЮ. Необходимо подключить 2 датчика к смартфону с приложением BiometricLabs. Разместить датчики на поверхности трубы. Произвести запись.
3. ЗАПИСЬ И ОТПРАВКА ЗВУКОВ. Для записи звука используются 2 акустических датчика. Звук записывается датчиками и передается на смартфон оператора по Bluetooth. Смартфон оператора передает данные на сервер 3G/LTE.
4. ОБРАБОТКА И ПРЕДОСТАВЛЕНИЕ ДАННЫХ. Серверное программное обеспечение ИИ анализирует записанные звуки с двух датчиков и определяет местоположение утечки с точностью до 1 м. Данные передаются в приложение оператора.
Для металлических труб возможна работа на расстоянии до 1500 м между датчиками при наличии утечки с высокой шумовой интенсивностью. Температура трубы — до 120 °C, влажность окружающей среды — до 95 %.
