Акустический течеискатель Успех АТ-407Н
|
Акустический течеискатель Успех АТ-407Н

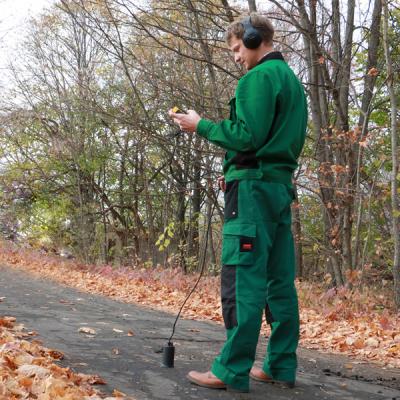

Акустический портативный течеискатель Успех АТ-407Н предназначен для определения мест разгерметизации подземных трубопроводов систем теплоснабжения, водоснабжения, газо- и нефтепроводов. Прибор позволяет обнаруживать утечки на глубине до 3 метров как в канальной, так и в бесканальной прокладке.
Поиск повреждений осуществляется акустическим методом, что обеспечивает высокую точность и достоверность результатов.

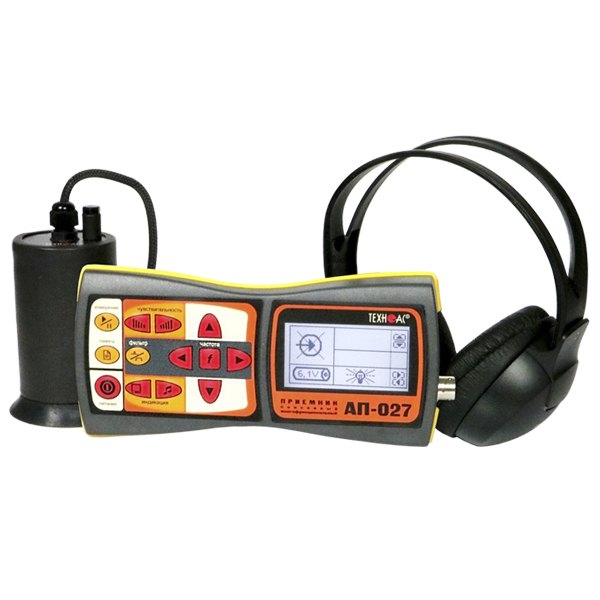

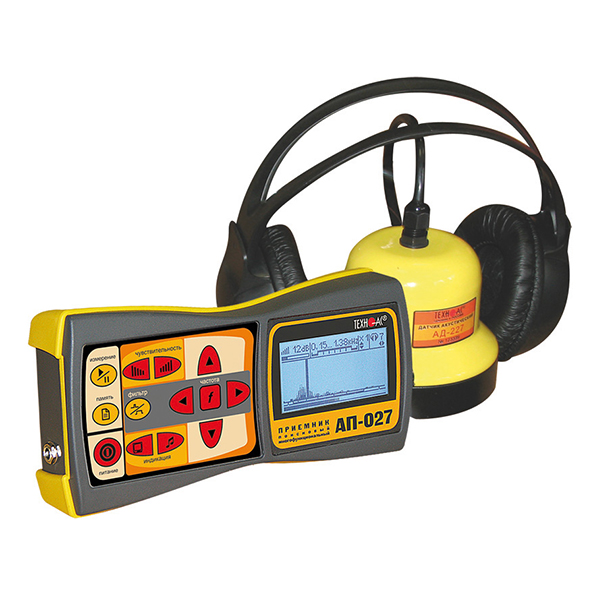

Особенности приёмника АП-027М
-
Цифровой трассопоисковый приёмник с большим ЖК-дисплеем и несколькими режимами индикации.
-
Отображение частотного спектра входного сигнала.
-
Возможность прослушивания звукового сигнала через наушники или встроенный динамик.
-
Поддержка работы с различными внешними датчиками:
-
электромагнитными — EMD-257, MED-127;
-

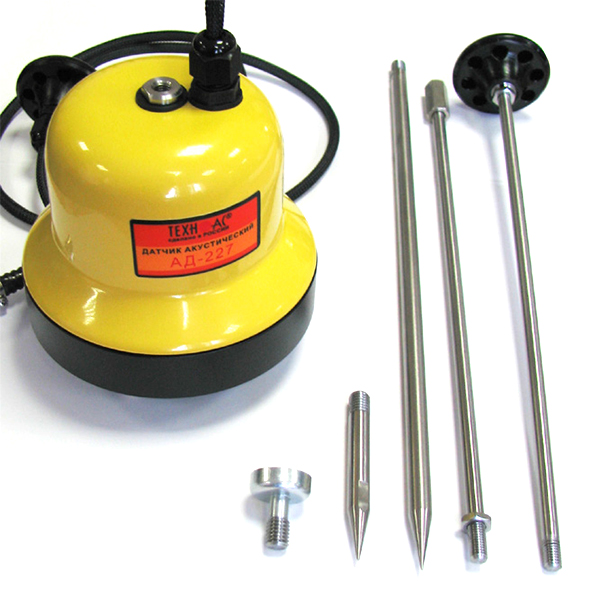

акустическими — AD-327, AD-257, ADM-227;
-
датчиком контроля изоляции — DKI-117M;
-
датчиком дефектов коммуникаций — DODK-117M;
-
накладной рамкой — NR-117M;
-
индукционными клещами — CI-110 (CI-105).
-
Диапазоны частот:
-
Акустический режим: 0,03...2,2 кГц с возможностью фильтрации посторонних шумов.
-
Электромагнитный режим: широкий набор рабочих частот —
50/60 Гц, 100–450 Гц (шаг 50 Гц), 120–540 Гц (шаг 60 Гц),
512 Гц, 1024 Гц, 8192 Гц, 33 кГц, а также «широкополосный» режим 50...8600 Гц и двухчастотные режимы 1024/2048 Гц и 1024/8192 Гц.
Корпус приёмника имеет класс защиты IP54, что обеспечивает надёжную работу прибора в сложных условиях эксплуатации.
Рекомендуемые области применения:
-
Организации ЖКХ
-
Тепловые сети
-
Предприятия водоканала
Технические характеристики течеискателя Успех АТП-407Н:
| Параметр | Электромагнитный трассо-дефектопоиск | Акустический трассо-дефектопоиск |
|---|---|---|
| Вид принимаемого сигнала | непрерывный / прерывистый | монотонный / импульсный |
| Частоты цифровой фильтрации | Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
| Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц | ||
| «Широкая полоса» | 0,05…8,6 кГц | 0,09…2,20 кГц / 0,03…0,50 кГц |
| Визуальная индикация | ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
|
| Звуковая индикация | Головные телефоны - натуральный широкополосный или отфильтрованный сигнал | |
| Головные телефоны - синтезированный звук ЧМ | - | |
| Встроенный излучатель - синтезированный звук ЧМ | ||
| Питание | напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор |
|
| Количество сохраняемых значений в памяти | 30 | |
| Время непрерывной работы, не менее | 20 часов | |
| Диапазон эксплуатационных температур | -20…+50ºС | |
| Класс защиты | IP54 | |
| Габаритные размеры | 220x102x42 мм | |
| Масса | 0,46 кг | |

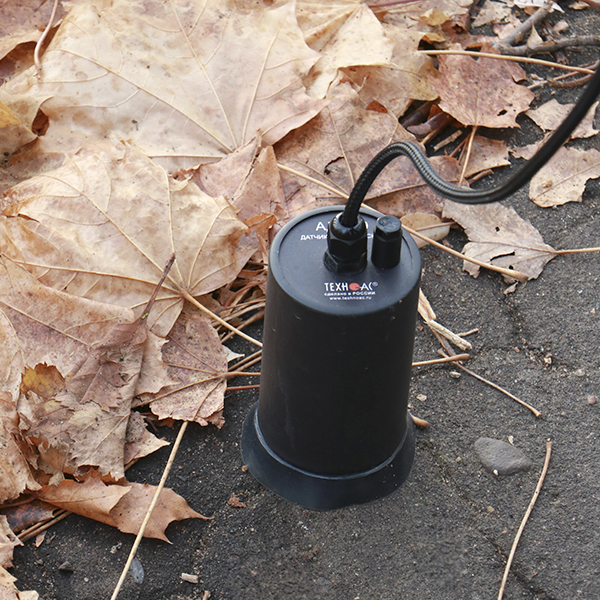

Характеристики акустического датчика AD-257
| Габаритные размеры прибора, не более, мм | 60х130 |
| Масса, не более, кг | 0,95 |
Комплект поставки
- Трассопоисковый приемник АП-027M
- Комплект акустического датчика AD-257
- Головные телефоны
- Держатель для приемника АП-027.00.010
- Батарейки для приемника (AA) - 4 шт.
- Крестовая отвертка
- Кабель для подключения внешнего аккумулятора AP027.02.030
- Сумка для комплекта (чехол 53207)
- Руководство по эксплуатации - 2 шт.
- Паспорт
Дополнительное оборудование
- Электромагнитный датчик EMD-257
- Комплект аккумуляторов и зарядное устройство для приемника АП-027M
