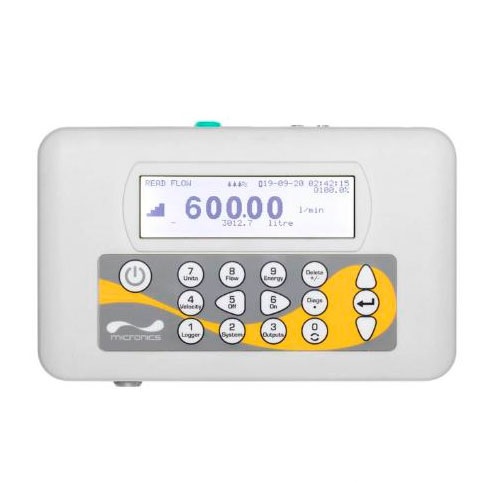

Ультразвуковой расходомер жидкости PORTAFLOW 222
Тип оборудования: Ультразвуковой расходомер жидкости
Производитель: Micronics
Модель: PORTAFLOW 222
Гарантия: 1 год
Описание расходомера PORTAFLOW 222:
Расходомер Portaflow 222 делает простым измерение расхода жидкости и тепловой энергии без врезки в трубу. Portaflow предлагает пользователю быстрое и точное измерение расхода и энергии благодаря удобному меню и простой настройке. Результат можно получить в считанные минуты после открытия кейса!
Компактные, прочные и надежные расходомеры Portaflow были разработаны для обеспечения стабильной работы в промышленных условиях.
- Ультразвуковое времяимпульсное взаимнокорреляционное измерение расхода
- Поправка на число Рейнольдса
- Легкая настройка
- Простое интуитивно понятное меню
- Накладные датчики расхода и температуры
Отрасли:
- Водоснабжение
- Строительство
- Тепловые сети
- Электрогенерация
- Химическая
- Фармацевтика
- Нефтегазовая
- Пищевое производство
Типы жидкостей:
- Питьевая вода
- Речная вода
- Охлаждающая вода
- Деминерализованная вода
- Водно-гликолевые растворы
- Гидравлическое масло
- Дизельное топливо и мазут
- Химические растворы
- Нефтепродукты
Сферы применения:
- Аудит систем ОВиК и энергетики
- Проверка счетчиков
- Настройка насосов
- Пусконаладка котлов
- Поиск утечек
- Определение емкости фильтров
- Измерение сверхчистой воды
- Измерение расхода мазута
- Измерение конденсата
- Балансировка систем
- Настройка CIP-систем
- Тестирование систем пожаротушения
- Тестирование гидравлических систем
Особенности Portaflow 222:
- Измерение объемного расхода – от 0,05 до 80000 м3/ч
- Точность:
- ±2,0% при скорости до 0,25 м/с
- ±1,0% при скорости от 0,25 до 20 м/с
- Новый взаимнокорреляционный алгоритм обработки сигнала
- Степень защиты датчиков расхода и температуры - IP54 (IP68 - опция).
- Графический монохромный дисплей 64х240 пикселей
- Клавиатура с 16 клавишами
- Работа от сети или батареи
- Возможна работа от сети 220В с помощью адаптера
- Язык интерфейса - английский, немецкий, французский, испанский, русский
Как работает ультразвуковой расходомер Portaflow 222?
Portaflow 222 является ультразвуковым времяимпульсным расходомером, предназначенным для работы с накладными датчиками, позволяющими проводить точные измерения расхода жидкости в закрытых трубопроводах без необходимости нарушения целостности трубы и установки каких-то механических частей в поток и остановки технологического процесса. На монтаж расходомера требуется всего пара минут!
Когда ультразвуковой сигнал передается между преобразователями, его скорость немного увеличивается при движении в направлении потока и немного уменьшается при движении против потока. Результирующая разница во времени прохождения прямо пропорциональна скорости потока в трубе. Измерив скорость потока и зная площадь поперечного сечения трубы, можно легко рассчитать объемный расход. Тепловая энергия или охлаждающая нагрузка рассчитывается на основе комбинации расхода и разницы температур подачи и возврата.
Технические характеристики PORTAFLOW 222:
ХАРАКТЕРИСТИКИ
Работает с двумя типами датчиков - «A» и «B»!
Кейс: Полипропиленовый кейс с мягкой вспененной вставкой и прочными двойными стенками.
PF222A с датчиком «A»: для труб с наружным диаметром 13...115 мм.
PF222B с датчиком «B»: для труб с наружным диаметром 50...1000 мм.
Рабочая температура датчиков: «A-ST» и «B-ST» -20°C…+135°C.
Динамический диапазон измеряемой величины: 100:1
3 сигнальных выхода: 2 импульсных и 1 частотный.
Оптоизолированное MOSFET-реле. Макс. ток: 150 мА. Изоляция: >100 В AC/DC. Импульсный выход объемного расхода и сигнализации, частотный выход скорости потока. Выходы могут быть сконфигурированы для вывода: сумматоров, потери сигнала, сигнализации низкого расхода.
Токовый выход: 4-20 мА (пропорционально расхода), оптоизолированный (1500 В), макс. нагрузка 620 Ом.
Объемный режим: частота импульсов до 50 имп/сек (в зависимости от ширины импульса).
Частотный режим: макс. частота импульсов - 200 Гц
Расход при макс. частоте: задается пользователем.
