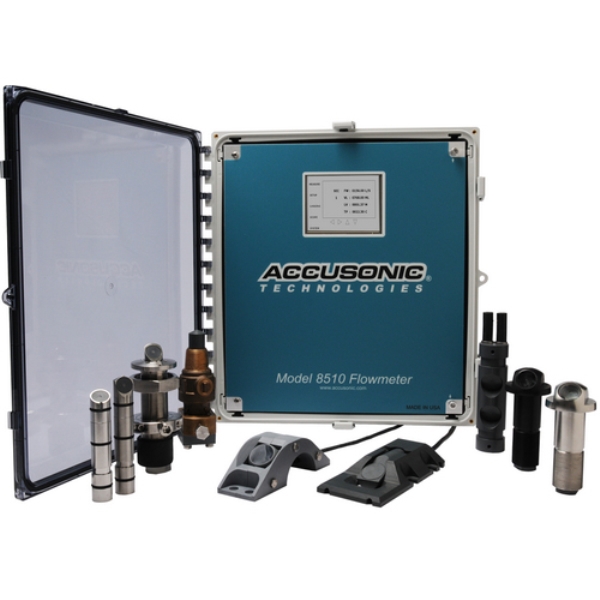

Расходомер Accusonic 7510+/8510+
|
Тип оборудования: Расходомер
Производитель: Accusonic Technologies
Модель: Accusonic 7510+/8510+
Гарантия: 1 год
Описание расходомера Accusonic 7510+/8510+:

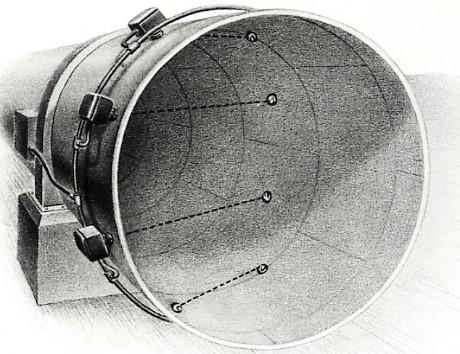

Расходомер Accusonic 7510+/8510+ предназначен для измерения объема и объемного расхода жидкости в напорных, безнапорных и напорно-безнапорных водоводах, а также открытых лотках, каналах и реках. Расходомеры могут применяться для измерения объемного расхода жидкости в естественных (природных), очищенных, промышленных и сточных водах. В основе работы расходомера лежит ультразвуковая «времяимпульсная» многолучевая технология измерения скорости течения в измерительном створе - пара акустических первичных преобразователей устанавливается на противоположных стенках водовода таким образом, что акустический луч располагается под углом к оси водовода. Анализируя время прохождения ультразвукового импульса в прямом и обратном направлении расходомер определяет среднюю скорость течения через акустический луч. Собирая информацию с нескольких таких лучей по сечению, расходомер производит интегрирование значений средних скоростей и определяет среднюю скорость течения через измерительный створ. Умножение средней скорости течения на известную площадь поперечного сечения в створе измерения приводит к вычислению объемного расхода. Для измерения расхода в безнапорном режиме к набору первичных акустических преобразователей добавляется еще датчик глубины для вычисления актуальной площади сечения потока.
Сферы применения Accusonic 7510+/8510+:
- Гидроэнергетика (турбинные водоводы высоко-, средне- и низконапорных ГЭС, ГАЭС, дерривационные каналы)
- Атомная энергетика (АЭС)
- Тепловая энергетика (вычисление эффективности работы конденсаторов на объектах ГРЭС, ТЭЦ, ТЭС , тепловой нагрузки охлаждающей жидкости и водоприёмника, расход воды на подводящих, отводящих и обводных каналах, на циркуляционных водоводах)
- Предприятия и организации ЖКХ ( узлы коммерческого учета водопотребления/водоотведения)
- Станции водоподготовки, транспортировки и распределения воды (очитсные сооружения, насосные станции, магистральные трубопроводы)
Преимущества расходомера Accusonic 7510+/8510+:
- Измерение расхода воды в пяти створах одновременно
- Возможность интеграции с общей системой диспетчеризации предприятия
- Дистанционная передача данных
- Цветной сенсорный дисплей
- Реестр СИ РФ

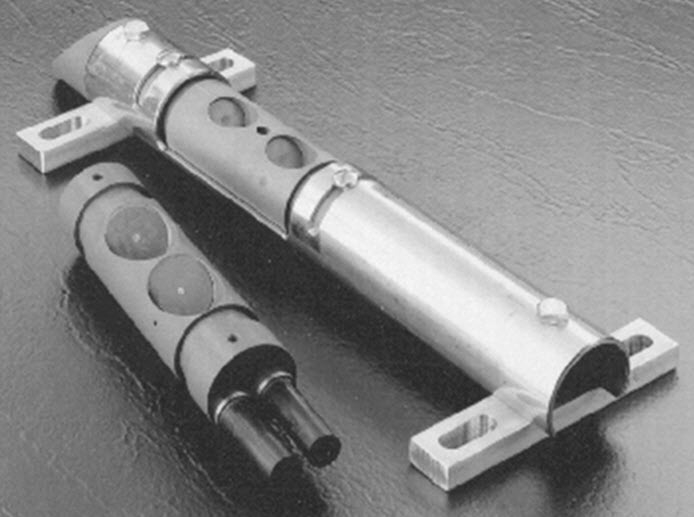

- Возможность установки и замены врезных акустических преобразователей без остановки потока
- Высокая точность измерения (до 0,5%)
- Измерение при любом направлении потока
- Имитационная поверка
Технические характеристики Accusonic 7510+/8510+:
|
Наименование характеристики |
Значения |
|
Диапазон диаметров водовода, мм |
125…20 000 |
|
Максимальная ширина канала, мм |
150 000 |
|
Диапазон измерения скорости, м/с |
0,05…20 |
|
Относительная погрешность измерения объемного расхода при использовании одной пары ультразвуковых акустических преобразователей, % |
|
|
Относительная погрешность измерения объемного расхода при использовании нескольких пар ультразвуковых акустических преобразователей, % |
±1,5 |
|
Диапазон температуры окружающей среды при эксплуатации акустических преобразователей, ºС |
-30…+60 |
|
Диапазон температуры измеряемой среды, ºС |
-5…+60 |
|
Диапазон температуры окружающей среды при эксплуатации вторичного блока, °С |
-10…+60 |
|
Диапазон давления измеряемой жидкости, МПа |
0…14 |
|
Напряжение электропитания, В - переменного тока - постоянного тока |
90…250 12, 24, 48 |
|
Потребляемая мощность, Вт |
35 200 (при наличии обогревателя) |
|
Габаритные размеры вторичного блока (Ш х В х Г), мм |
493х475х302 |
|
Масса вторичного блока, кг |
14 |
|
Максимальное количество подключенных акустических преобразователей (акустических лучей) |
20 (10) |
|
Максимальное количество точек измерения расхода, шт |
5 |
|
Выходы |
4 или 8 аналоговых выхода |
|
Входы |
4 или 8 аналоговых входа для подключения датчиков глубины |
|
Встроенная память, Гб |
4 |
|
Дисплей |
7.7’’ сенсорный, цветной |
|
Степень защиты вторичного блока |
IP66 |
|
Межповерочный интервал, лет |
4 |
