Акустический ультразвуковой расходомер Волга МЛ
|
Тип оборудования: Акустический ультразвуковой расходомер
Производитель: НКФ Волга
Модель: Волга МЛ
Гарантия: 1 год
Описание расходомера Волга МЛ:
Акустический ультразвуковой расходомер Волга МЛ предназначен для измерения объемного расхода и объема воды в водоводах, преимущественно среднего и большого размера, в условиях напорного, безнапорного и комбинированного режимов течения.
Расходомер полностью разработан российскими специалистами в области акустики, гидравлики и электроники, и предназначен для измерения объемного расхода и объема воды в водоводах, преимущественно среднего и большого размера, в условиях напорного, безнапорного и комбинированного (напорно-безнапорного) режимов течения. В основе работы расходомера лежит ультразвуковая «времяимпульсная» многолучевая технология измерения скорости течения в измерительном створе. Для измерения расхода в водоводах с комбинированным или безнапорным режимом течения дополнительно используются датчики (первичные преобразователи) глубины - гидростатические, радарные бесконтактные, ультразвуковые подводные или ультразвуковые бесконтактные. При наличии отложений, влияющих на форму и площадь живого сечения потока, используются датчики уровня наносов.

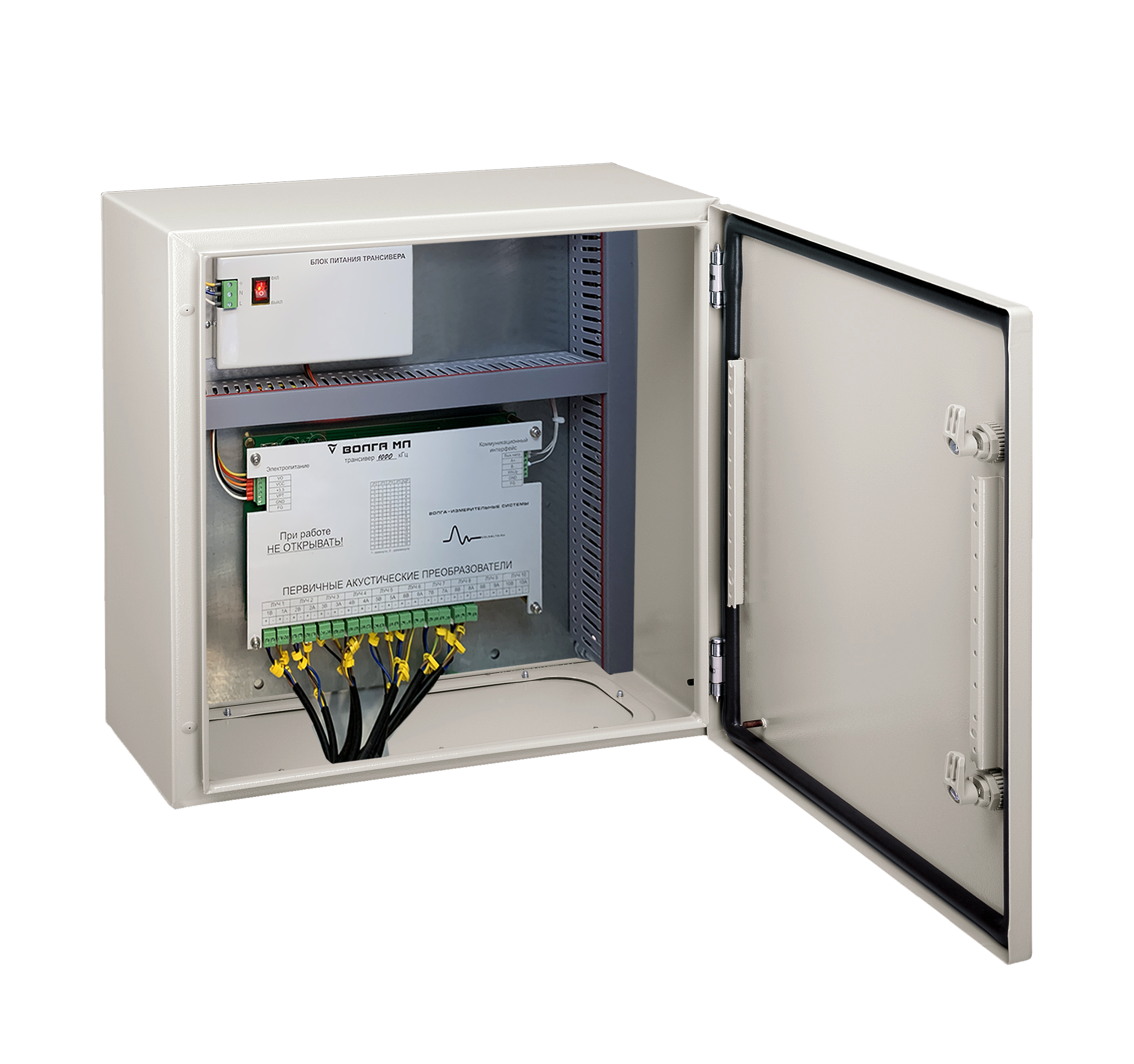

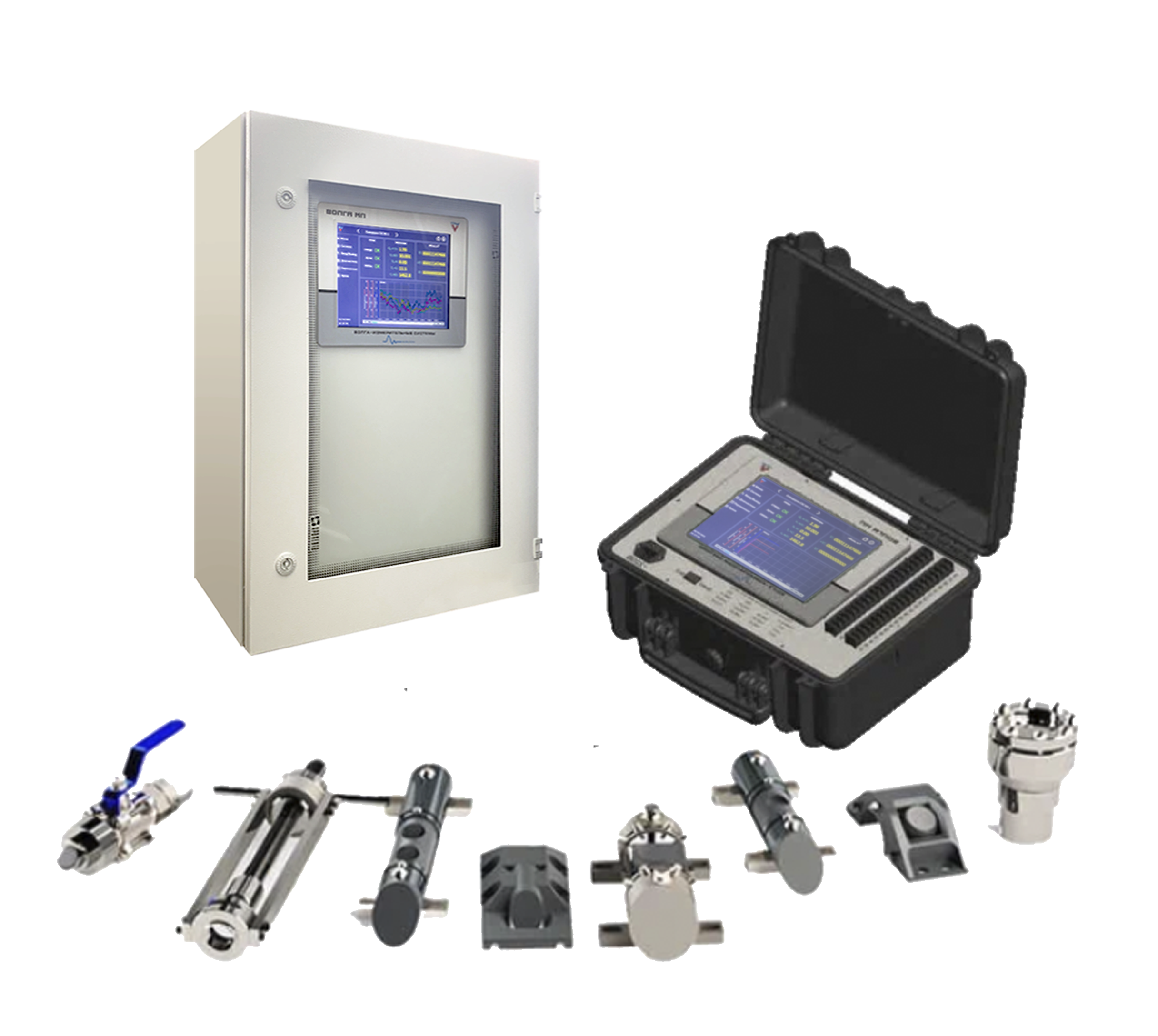

- Вторичный преобразователь
Доступен как в стационарном варианте, так и в портативном с автономным электропитанием.

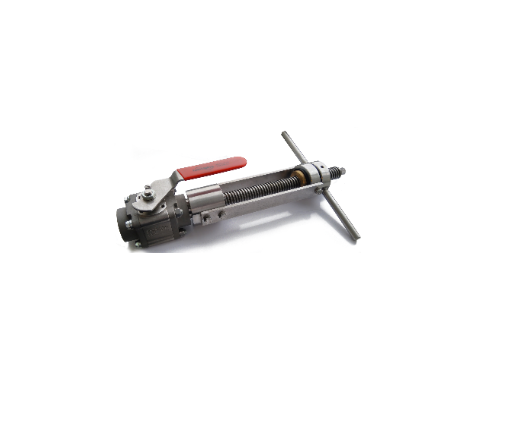

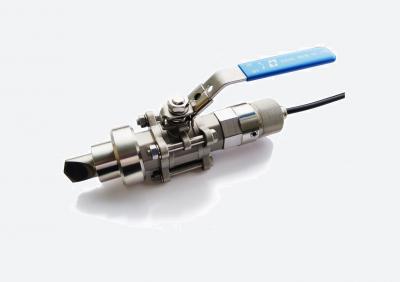

- Первичные преобразователи
Врезные и накладные изнутри первичные преобразователи позволяют разместить створ измерений на любом водоводе, изготовленном из любого материала с учетом конструктивных особенностей.
- Типоразмеры труб
Ду, мм: 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, до 15000 мм
Расходомер акустический ультразвуковой Волга МЛ зарегистрирован как тип средства измерений в Федеральном информационном фонде по обеспечению единства измерений за № 78414-20 (МП 2550-0361-2019).
Акустический ультразвуковой расходомер "Волга МЛ" признан победителем в номинации Лучшая технология Международной экологической премии EWA Award 2020 .
Сферы применения УЗ расходомера Волга МЛ:
- Станции водоподготовки, транспортировки и распределения воды
- Турбинные водоводы высоко-, средне- и низконапорных (в том числе русловых) ГЭС, деривационные каналы
- Водоводы систем технического водоснабжения ТЭС (КЭС, ТЭЦ и пр.) и АЭС
- Объекты ЖКХ (очистные сооружения, станции водоподготовки, судоходные и транспортные магистрали, канализационные системы, насосные станции и др.)
- Системы ирригации и мелиорации, естественные русла
- Узлы коммерческого учета для взаиморасчетов между хозяйствующими субъектами
Преимущества акустического расходомера Волга МЛ:
- Разработан специально для условий многолетней эксплуатации на гидротехнических сооружениях в любой климатической зоне, в том числе сейсмоопасных районах;
- Может быть использован в коротких водоводах сложной изменяющейся по длине формы;
- Гибкая модульная разветвленная архитектура позволяет существенно снизить стоимость системы измерений для большого количества измерительных створов;
- Высокая точность измерения;
- Полноцветный сенсорный экран с интуитивно понятным интерфейсом;
- Широкий ряд высоконадежных акустических преобразователей для водоводов любой формы поперечного сечения и типа (скрытые в скале, грунте, открытые);
- Полное соответствие требованиям стандартов МЭК IEC60041, ASME РТС-18, IS06416, ГОСТ Р 51657.5-2002;
- Режим самодиагностики;
- Регистрация времени наработки, ведение журналов событий и ошибок;
- Широкие проводные и беспроводные коммуникационные возможности.
- Поддержка протокола MQTT для работы в системах промышленного Интернета вещей (IIoT)
Технические характеристики Волга МЛ:
|
Наименование характеристики |
Значения |
|
Диаметр водовода/ширина водовода, мм |
200…15000 |
|
Диапазон измерений объемного расхода (в зависимости от формы и размеров водовода), м3/ч |
±180*S…±72000*S, где S – площадь поперечного сечения потока |
|
Пределы допускаемой относительной погрешности измерения расхода δн, % |
|
|
- при измерении по диаметру |
±1+0.2/v |
|
Диапазон измерения расстояния от акустического преобразователя до границы раздела сред «вода-воздух» (измерение глубины) и «вода-твердая поверхность» (измерение до поверхности дна или твердых наносов), мм |
5...5000 |
|
Предел приведенной погрешности измерения расстояния от акустического преобразователя до границы раздела сред (глубины и положения дна или твердых наносов), % |
±0,3 |
|
Диапазон измерения и пределы допускаемой абсолютной погрешности измерения глубины и положения дна средством измерения стороннего производителя |
Берется из технической документации производителя средства измерения |
|
Пределы допускаемой относительной погрешности измерения расхода при безнапорном течении,% |
±, где |
|
Диапазон относительной влажности окружающей среды, % |
0 … 95 (без конденсации) |
|
Диапазон температуры окружающей среды при эксплуатации первичных акустических преобразователей, ᵒС |
-40…+50 |
|
Максимальная ширина канала при измерении в безнапорном режиме, мм |
100 000 |
|
Диапазон температуры измеряемой жидкости, ᵒС |
0…+60 |
|
Диапазон температуры окружающей среды при эксплуатации вторичного блока, ᵒС |
0…+50 |
|
Диапазон давления измеряемой жидкости, МПа |
0…14 |
|
Напряжение питания, В |
90-250 |
|
Максимальная потребляемая мощность, Вт |
80...200 при наличии обогревателя (опция) |
|
Габаритные размеры вторичного блока стационарного исполнения, мм |
500х700х250 |
|
Габаритные размеры вторичного блока портативного исполнения, мм |
470х400х145 |
|
Степень защиты первичных преобразователей |
IP68 |
|
Степень защиты вторичного блока стационарного исполнения |
IP65 |
|
Степень защиты вторичного блока портативного исполнения |
IP67 |
|
Масса вторичного блока стационарного исполнения, кг |
30 |
|
Масса вторичного блока портативного исполнения (с батареями), кг |
22 |
|
Средняя наработка на отказ, ч |
64 000 |
|
Срок службы, лет |
12 |
|
Тип оборудования |
Расходомер, Акустический расходомер, Ультразвуковой расходомер |
