Магнитный ферритометр МФ-510 объемного типа

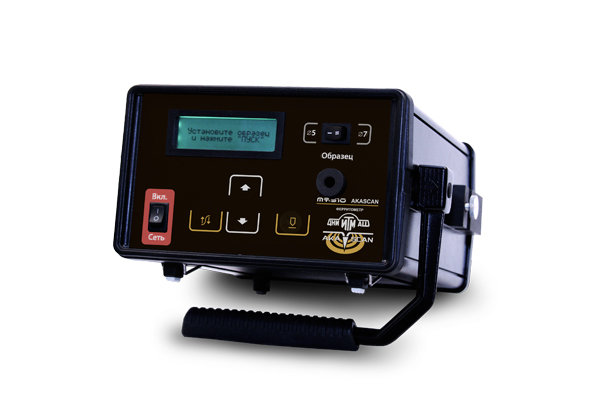

  • МФ-510 Магнитный ферритометр объемного типа

    /images/all/3/255/big/img_5.jpg

    jijijij

    Магнитный ферритометр МФ-510 объемного типа

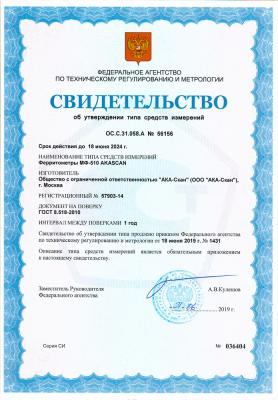

  • Свидетельство об утверждении типа средств измерений - ферритометр МФ-510 AKASCAN

    /images/all/3/255/big/img_14.jpg

    Свидетельство об утверждении типа средств измерений - ферритометр МФ-510 AKASCAN

    Свидетельство об утверждении типа средств измерений - ферритометр МФ-510 AKASCAN

ЦЕНА С НДС: по запросу


В КОРЗИНУ


Артикул: МФ-510

Объемный ферритометр МФ-510



Тип оборудования: магнитный ферритометр объемного типа

Производитель: Россия

Серия: МФ

Модель: МФ-510

Описание: прибор для измерения содержания ферритной фазы в металле

Сертификаты на ферритометр МФ-510:

- Сертификат Госстандарта Российской Федерации. Ферритометр магнитный МФ-510 внесен в Государственный реестр средств измерений РФ.

Гарантия на ферритометр МФ 510: 12 месяцев.



Описание ферритометра МФ-510:

Объемный ферритометр МФ-510 AKASCAN предназначен для выполнения измерений содержания ферритной фазы (СФФ) в литых ковшовых пробах при выплавке коррозионно-стойких нержавеющих хромоникелевых сталей аустенитного класса, а также в образцах металла сварочных и наплавочных материалов, сварных швов, наплавленных антикоррозионных покрытий и в основном металле заготовок, деталей и готовых изделий из указанных сталей (разрушающий контроль).

Применение ферритометра МФ-510 AKASCAN позволяет обеспечить выполнение требований ПНАЭ Г-7-010-89 «Оборудование и трубопроводы атомных энергетических установок. Сварные соединения и наплавки. Правила контроля.» при проведении контроля СФФ в соответствии с руководящим методическим документом РМД 2730.300.08-2003 и руководящим документом эксплуатирующей организации РД ЭО 1.1.2.19.0199-2010, одобренным Ростехнадзором РФ, и методикой выполнения измерений МВИ.ЦМ.27.10.05.008-2003, утверждённой Ростехрегулированием РФ.



Порядок проведения измерений МФ-510:



  • На первом этапе производится калибровка прибора и проверка правильности показаний на эталонных образцах СФФ (диаметр 5 мм, длина 60 мм; диаметр 7 мм, длина 60 мм), поставляемых в базовом комплекте прибора
  • На втором этапе в пенал погружается цилиндрический образец из контролируемого металла и проводятся измерения содержания ферритной фазы в испытуемых образцах
  • По полученным показаниям на контролируемых образцах можно судить о содержании ферритной фазы во всем объеме отливки, из которой был взят образец
  • Минимальное количество образцов с одной отливки регламентируется руководящими документами предприятия. При его отсутствии руководящим методическим документом РМД 2730.300.08-2003





Особенности магнитного ферритометра МФ-510:



  • Ферритометр может быть использован в лабораторных и цеховых условиях предприятий атомной энергетики и других отраслей промышленности
  • Одобрен к применению в атомной энергетике головной материаловедческой организацией (согласно РМД 2730.300.08-2003  п. 1.5.1)
  • Внесен в Госреестр СИ
  • Является полноценной заменой устаревшего ферритометра объемного типа ФЦ-2
  • Аттестация стандартных образцов для калибровки и поверки ферритометров производится с использованием разработанного ЦНИИТМАШ прецизионного метода магнитного насыщения согласно ГОСТ 26364-90





Области применения ферритометра объемного типа МФ-510:



  • Нефтегазовая промышленность
  • Химическая, пищевая промышленность
  • Тепловая и атомная энергетика
  • Трубопрокатные, машиностроительные и транспортные предприятия
  • Металлургическая промышленность





Технические характеристики магнитного ферритометра МФ-510:



Тип ферритометра

объемный

Измерительный преобразователь

проходной магнитоиндукционнный

Диапазон измерения СФФ, %

0,5...20

Основная относительная погрешность,%, не более

5

Питание

50 Гц, 220В

Масса, кг, не более

3,5

Габариты, мм

230х160х260

Диапазон рабочих температур, град. С

5...40





Комплект поставки МФ-510:



  • МФ-510 AKASCAN - электронный блок объемного ферритометра со встроенным преобразователем
  • Образец СФФ (d5 мм) c аттестацией ЦНИИТМАШ
  • Образец СФФ (d7 мм) с аттестацией ЦНИИТМАШ
  • Комплект образцов содержания ферритной фазы с аттестацией ЦНИИТМАШ (опционально)
  • Пенал погружной (d5 мм)
  • Пенал погружной (d7 мм)
  • Сетевой кабель
  • Сумка для транспортировки ИД-91
  • Свидетельство о поверке
  • Паспорт
