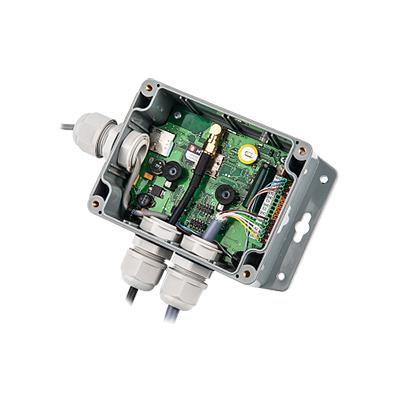

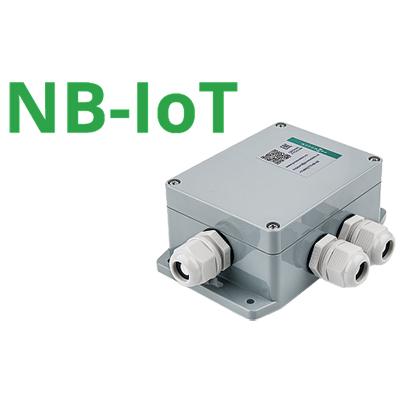

Логгер PROMODEM 140.02
|
Логгер PROMODEM 140.02
Промышленный NB-IoT/GPRS/SMS Логгер PROMODEM 140.02 обеспечивает длительную автономную работу: измерение, накопление, обработку и передачу данных на СЕРВЕР, дистанционный доступ к внешнему устройству (с возможностью запитки интерфейса внешнего устройства) при питании от встроенных батарей.
Предназначен для:
- Сбор, контроль, хранение данных с импульсных расходомеров, аналоговых датчиков давления, температуры, уровня и дискретных датчиков сигнализации
- Передача накопленных архивов на СЕРВЕР: дистанционно - через встроенный LTE-модем (NB-IoT канала / GPRS канал / SMS канал); локально - через 485 канал.
NB-IoT – передовой стандарт связи, на базе которого операторы сотовой связи разворачивают сети для передачи данных небольшого объема. Стандарт ориентирован на автономные (работающие от батареи) устройства (модемы, логгеры, УСПД) для сферы Интернет Вещей (IoT) и межмашинного взаимодействия (M2M). Основными преимуществами стандарта являются: Низкое энергопотребление - NB-IoT модули потребляют в разы меньше по сравнению с 2G / 3G модулями, что позволяет автономным NB-IoT логгерам (УСПД) работать до 10 лет и более без замены батареи. Расстояние и удобство эксплуатации - сеть разворачивают сотовые операторы, что позволяет сохранить большие расстояния до узлов учета, как на всем привычных сетях 2G и 3G, а также обеспечить быстрый ввод в эксплуатацию новых точек учета. GPRS – привычный всем стандарт передачи данных по протоколу TCP/IP по средствам 2G сетей сотовых операторов. SMS - привычная всем передача коротких сообщений формата TxT и PDU по средствам 2G сетей сотовых операторов.
- Дистанционный доступ по расписанию к внешнему устройству, подключенному к последовательному интерфейсу RS-485, через прозрачный канал, поднимаемый встроенным LTE-модемом
Автономный «модем» работающий по расписанию. С заданной периодичностью устанавливается TCP/IP соединение между оконечным устройством, подключенным к последовательному порту RS-485 логгера и Сервером опроса оконечного устройства.
Входит в состав Информационной Системы PROMODEM LOGGER предназначенной для решения задач:
- «Учет и Контроль» измеряемых величин. Предоставление подробного отчета по измеряемым величинам, для последующего детального анализа
- «Поиск нештатных ситуаций». Предоставление сводного суточного отчета по измеряемым величинам, для контроля и анализа суточных отклонений
Технические характеристики логгера PROMODEM 140.02:
Функциональные
| Кол-во аналоговых ходов 4…20мА | 2 |
| Контроль min/max по аналоговым входам | Да |
| Выходной источник для запитки аналоговых датчиков | 15В х 60мА |
| Кол-во счетных входов | 2 |
| Контроль min/max по счетным входам | Да |
| Кол-во дискретных входов | 2 |
| Встроенный датчик температуры | Да |
| Контроль остаточной емкости батареи | Да |
| Контроль вскрытия корпуса | Да |
| Каналы связи | Пакетная передача данных, SMS сообщения, Локальный |
| Кол-во SIM-карт | до 2-х (micro SIM) |
| Последовательный интерфейс | RS-485 (с возможностью запитки интерфейса внешнего устройства) |
| Инициатор соеденения | Логгер |
Электрические параметры
| Батарея | 3.6В x 14Ач |
| Кол-во батарей | 1 |
Конструктивные особенности
| Корпус | Пластмассовый |
| Класс защиты | IP65 |
| Габариты корпуса | 159х121,5х55 мм |
| Вес | 450 грамм |
| Гермовводы | 3 |
| Светодиодная индикация | Да |
| Крепление на стену | Да |
| Типы разъемов | Нажимные контакты |
| Антенна | Внешняя |
Параметры GSM/3G/LTE
| GSM диапазоны | 850/ 900/ 1800/ 1900 МГц |
| Полосы частот NB-IoT | 1800МГц(B3)/ 900МГц(B8)/ 800МГц(B20) |
| Формат SMS | PDU |
Эксплуатационные параметры
Температура от -40°С до +70°С
Параметры надежности
Глубина архива - не менее 2х лет
Наработка на отказ - не менее 50 000 часов
Средний срок службы - не менее 10 лет
Комплект поставки:
- Логгер
- Монтажный комплект
- Паспорт
