Криостат КР-190
Криостат КР-190
Криостат КР-190 предназначен для охлаждения средств измерения температуры при их поверке и исследовании в лабораторных условиях. Криостат имеет два исполнения, отличающиеся количеством и диаметрами колодцев для установки исследуемых средств измерения температуры: КР -190-1 и КР -190-2.

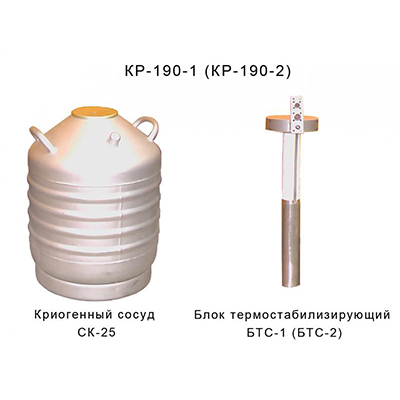

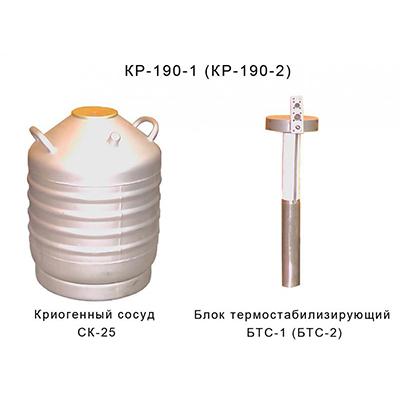

Криостат состоит из термостабилизирующего блока (БТС-1 или БТС-2) и блока управления БУ-7-9. Термостабилизирующий блок представляет собой цилиндрический медный блок с высверленными колодцами. Для работы криостата необходимо помещать термостабилизирующий блок в криогенный сосуд марки СК-25, заполненный жидким азотом.
Технические характеристики
| КР-190-1 | КР-190-2 | |
| Диапазон воспроизводимых температур, °C | -190...-60 | |
| Используемый термостабилизирующий блок | ||
| Диаметры и количество колодцев для установки средств измерения | ||
| колодцы ø 4,5 мм, шт |
1 | 3 |
|
колодцы ø 5,5 мм, шт |
- | 6 |
| колодцы ø 6,5 мм, шт | - | 2 |
| колодцы ø 8,5 мм, шт | 2 | - |
| колодцы ø 10 мм, шт | 2 | - |
| колодцы ø 13,5 мм, шт | 1 | - |
| Глубина колодцев термостабилизирующего блока, мм, не менее | 505 | |
| Минимальная длина датчика, погружаемого в криостат, мм | 485 | |
| Вертикальный градиент температуры в рабочей зоне (60 мм от дна колодцев термостабилизирующего блока), °C/см, не более | 0,1 | |
| Нестабильность поддержания температуры за 30 мин, °C, не более | ±0,05 | |
| Время выхода на температурный режим (термостабилизирующий блок помещен в криогенный сосуд и имеет температуру ниже -190°C), ч, не более | 1,5 | |
| Вид индикации | цифровая индикация | |
| Разрешающая способность индикации, °C | ||
| в диапазоне -60,00...-99,99 °C | 0,001 | |
| в диапазоне -100,0...-190,0 °C | 0,01 | |
| Дискретность задания требуемой температуры, °C | 0,01 | |
| Связь с ЭВМ | RS-232 | |
| Вид климатического исполнения по ГОСТ 15150-69 | УХЛ4.1 | |
| Температура окружающего воздуха, °C | 20±5 | |
| Питание | ~220 В; 50 Гц | |
| Потребляемая мощность, Вт, не более | 100 | |
| Габаритные размеры, мм, не более | ||
| блока термостабилизирующего БТС-1 (БТС-2) | Ø225х592 | |
| блока управления БУ-7-9 | 270х360х100 | |
Комплект поставки
Блок термостабилизирующий (БТС-1 для КР -190-1 или БТС-2 для КР -190-2)
Блок управления БУ-7-9
Сосуд криогенный СК-25 ТУ 26-04-622-88
Кабели соединительные - 4 шт.
Паспорт
Руководство по эксплуатации
Дополнительно
Образцовый термометр сопротивления платиновый низкотемпературный ТСПН-4В второго разряда Программное обеспечение 643.02566540.00019-01
