Тепловизор SAT UPC384
|
Тип оборудования: тепловизор
Производитель: SAT Infrared Technology
Модель: SAT UPC384
Гарантия: 1 год
Описание тепловизора SAT UPC384:

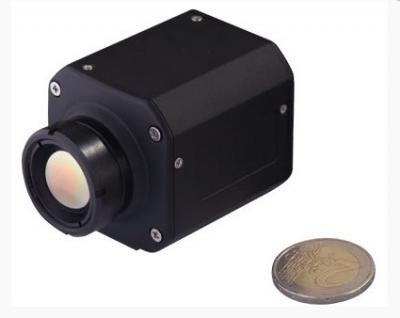

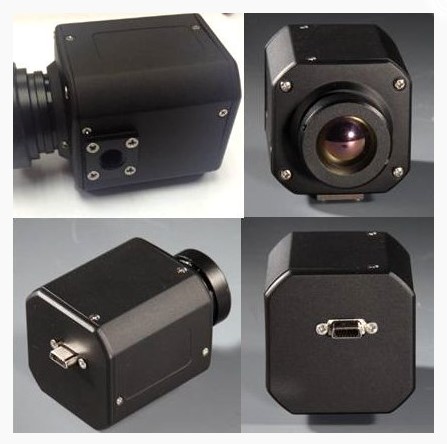

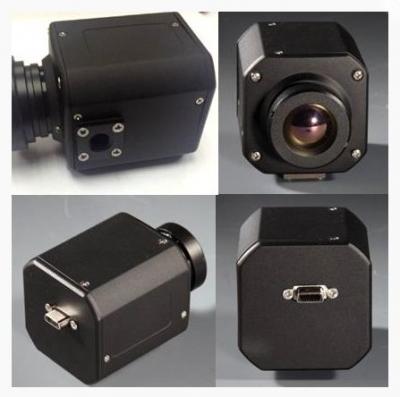

Встраиваемый тепловизор
Это тепловизионный модуль широкого спектра применений. Он предназначен для интегрирования в технологические линии, где требуется контроль распределения температур по поверхности объектов. Прибор не требует охлаждения и имеет встроенный процессор обработки изображений, который проводит обработку изображения, и выход через стандартный видео разъем.Модуль может устанавливаться на беспилотные летательные аппараты для проведения тепловизионной съемки с воздуха (допоборудование приобретается отдельно).
Технические характеристики:
| Характеристики изображения | |
|
Разрешение матрицы |
384х288 |
|
Поле зрения / минимальное рабочее расстояние |
24°х18°/0.3м |
|
Разрешение по температуре |
0.05°С при 30°С |
|
Тип детектора |
Неохлаждаемая микроболометрическая матрица в фокальной плоскости |
|
Спектральный диапазон |
8…14мкм |
|
Фокусировка |
Ручная с механической фиксацией |
|
Оптическое разрешение |
1.3мрад |
| Измерение | |
|
Температурный диапазон |
-20°С …+250°С с возможностью расширения до 600°С (опция) |
|
Погрешность измерения |
Абсолютная погрешность ±2°С при измерении температур до +100°С, относительная погрешность ±2% от измеряемой температуры при измерении температур свыше +100°С |
|
Методы анализа |
Измерение температуры в центре поля зрения, автоматическая трассировка самой горячей или холодной точки, изотермический анализ |
|
Сигнализация превышения порога температуры |
Да |
|
Устанавливаемые параметры |
Язык, цветовые палитры, единицы измерения |
| Коррекция результатов измерения по: | Окружающей температуре, коэффициенту излучения, расстоянию до объекта, относительной влажности |
| Условия эксплуатации | |
| Окружающая температура | -15°С …+50°С |
| Температура хранения | -40°С…+70°С |
| Относительная влажность | До 95% без конденсации |
| Степень защиты корпуса | IP40 |
| Массо-габаритные параметры (без объектива) | |
| Масса | 145г |
| Габаритные размеры | 43.5х45.5х52.3мм |
| Интерфейсные разъемы | |
| Вход питания | 8…12В постоянного тока |
| Видеовыход | PAL (50Гц) / NTSC (60Гц) |
| RS-232 | Установка параметров и вывод результатов измерений |
| Разъем подключения контрольного бокса | Да |
| Опции | |
| Дополнительные объективы |
46°х34.5°; 13°х10° |
| Работа по ростовой фигуре (высота 1.7м, ширина 0.6м) | |
| Обнаружение | 275м |
| Распознавание | 70м |
| Идентификация | 46м |
Комплект поставки:
|
Тепловизионный модуль UPC384 |
1 шт. |
|
Блок питания |
1 шт. |
|
Видеокабель |
1 шт. |
|
Крышка объектива |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
|
Упаковка |
1 шт. |
|
Диск с программным обеспечение |
1 шт. |
Дополнительная комплектация:
- Интерфейсный пульт
- Методика поверка
