Тепловизор SAT JKZ365

Тепловизор SAT JKZ365

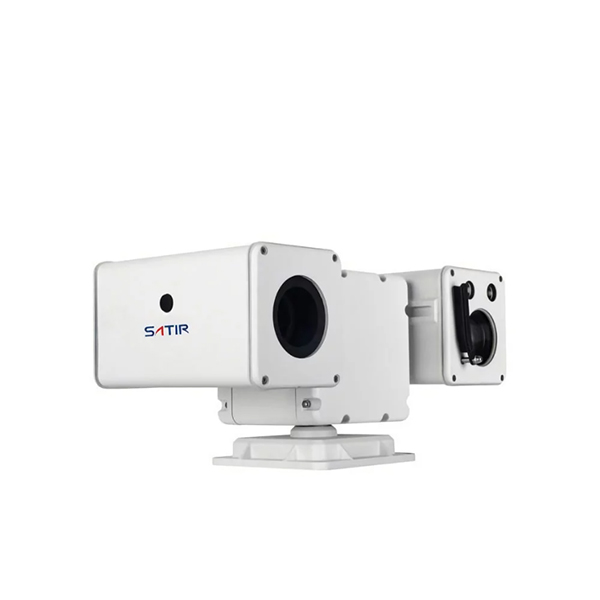

Камера управления технологическими процессами для электроэнергетики JKZ365 — это современная стационарная разработка компании SATIR, предназначенная для эксплуатации на электростанциях и подстанциях. Устройство объединяет цифровую и тепловизионную съемку, обеспечивая высокое качество визуального контроля.

В камере реализованы элементы искусственного интеллекта, которые позволяют автоматически отслеживать температурные отклонения и своевременно формировать сигналы тревоги. Это помогает персоналу оперативно выявлять перегрев или потенциальные неисправности. При срабатывании тревоги цифровое увеличение дает возможность быстро определить проблемный компонент и принять необходимые меры.

JKZ365 оснащена наклонно-поворотной платформой, благодаря чему одна камера способна охватывать значительную территорию. Поддержка протоколов ONVIF и CGI обеспечивает легкую интеграцию как в стандартные системы видеонаблюдения, так и в автономные сети, что делает устройство универсальным решением. Камера может использоваться одновременно для задач безопасности и технологического мониторинга.

Дополнительным преимуществом является поддержка SDK, позволяющая гибко интегрировать камеру в существующие системы предприятия и адаптировать ее под конкретные требования пользователя.

Отличительные особенности:

Разрешение матрицы: 384×288
Встроенные функции искусственного интеллекта
Температурный контроль: 16 зон, 2 линии и 20 точек
17 цветовых палитр
Сменные объективы: 8 мм, 15 мм, 25 мм

Технические характеристики камеры SAT JKZ365:

Матрица

384x288 UFPA

Температурная чувствительность

40мК

Фокусное расстояние

8 мм / 15 мм / 25 мм

Поле зрения

46°x 35,3° / 25,5°x19,2° / 15.4°x11.6°

Дальность обнаружения возгорания

235м / 441м / 735м

Дальность обнаружения человека

235м / 441м / 735м

Дальность обнаружения автомобиля

722м / 1353м / 2255м

Дальность распознавания возгорания

78м / 147м / 245м

Дальность распознавания человека

59м / 110м / 184м

Дальность распознавания автомобиля

180м / 338м / 564м

Палитры

Спектральный диапазон

8мкм~14мкм

Фокусировка

Автоматическая/моторизованная

Фокус

Переменный 4.5мм ... 135мм

Разрешение по температуре

40мК

Минимальное рабочее расстояние

100мм...1500мм

Погрешность

±2°C или 2% в зависимости от того, что больше

Диапазон измеряемых температур

-40°C...150°C/-40°C...550°C (опционально)

Время выдержки

1/5 ... 1/20000с

Видимый канал

Тип сенсора

1/2.8 "CMOS

Разрешение

2048 × 1536

Минимальная освещенность

0.1 люкс @ (F1.2, AGC,ON) Ч/Б: 0.01 люкс

Соотношение сигнал/шум

55Дб

Зум

30х

Платформа

Угол поворота

По горизонтали 0°...360°, по вертикали -90°...90°

Скорость поворота

По горизонтали 0.01°/с...30°/с., по вертикали 0.01°/с...10°/с.

Задаваемая скорость

По горизонтали 0.01°/с...30°/с., по вертикали 0.01°/с...10°/с.

Количество установок

400

Режимы сканирования

8 автоматического сканирования, 12 направлений, 6 дорожек

Установка скорости

Автоматическая/пользовательская (0...8)

Холостой ход

Активация предустановок/сканирование/направление/шаблон

Протокол

SN-SD, Pelco-D

Измерение

Методы анализа

20 точек, 2 линии, 16 областей

Интеллектуальные функции

Обнаружение перемещения, запись по тревоге, выдача сигнала о тревоге

Сигнализация

Да, по превышению температуры

Аудио и видео

Сжатие

H.265, H.264, MJPEG

Частота кадров

Тепловизионный 25...30Гц, видимый 25...30Гц

Управление скоростью передачи

CBR/VBR

Скорость передачи данных

Тепловизионные 100 кБ/с ... 6 мБ/с, видимые 500кБ/с...12МБ/с

Области анализа

Вкл/Выкл (8 прямоугольных областей)

Цифровое увеличение

16х

Трансформация изображений

Зеркало/защита от тумана/обнаружение движения

Сжатие Аудио

G.711, AMR, RAW_PCM (опционально)

Интерфейсы и питание

Аудиоинтерфейс

1 "тревожный" вход-выход

Ethernet

RJ45

Протоколы

IPv4/IPv6, HTTP, RTSP/RTP/RTCP, TCP/UDP, DHCP, DNS, PPPOE, SMTP, SIP ,802.1x

Совместимость

ONVIF, CGI

Метод потоковой передачи

Одноадресный

Максимальное количество пользователей

10 человек

Периферийное хранилище

Локальный ПК, карта Micro SD 128 ГБ

Выходы

RS-485, BNC выход, функция перезапуска

Напряжение питания

24В

Потребляемая мощность

30Вт

Масса с платформой

5кг

Габариты

322х192х163мм

Условия окружающей среды

Диапазон рабочих температур

-30°C ... +60°C

Температура хранения

-40°C ... +70°C

Влажность

0...90%, без конденсации

Класс герметизации

IP 66

Комплект поставки

Тепловизор

Зарядное устройство

USB-кабель

Диск с программным обеспечением

Руководство по эксплуатации

Гарантия 1 год

Болт M6 – 4шт.

Гайка M6 – 4 шт.

Шайба плоская M6 – 4 шт.

Зажимная шайба М6 – 4 шт.

Шестигранник 5мм

Рычаг регулировки фокусировки – 2шт.
