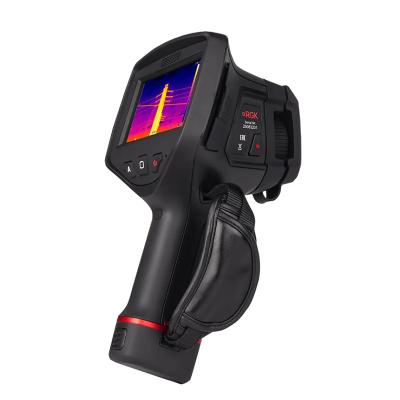

Тепловизор RGK TL-384
Тепловизор RGK TL-384
Тепловизор RGK TL-384 — профессиональный прибор для проведения неразрушающего контроля и дистанционного измерения температуры поверхности в диапазоне до 2000 °С. Высокодетализированная инфракрасная матрица разрешением 384×288 пикселей соответствует требованиям ГОСТ 54852, поэтому прибор подходит для профессионального обследования зданий, сооружений, оборудования и инженерных систем.
По сравнению с младшими моделями серии TL тепловизор оснащен увеличенным сенсорным экраном диагональю 4,3 дюйма. Большая рабочая область повышает наглядность термограмм и упрощает их визуальный анализ непосредственно во время съемки. Еще одно преимущество модели — поддержка сменных объективов с различными параметрами увеличения и углом обзора. Благодаря этому прибор можно эффективно использовать как для обследования объектов с близкого расстояния, так и для диагностики удаленных участков.
Возможность установки дополнительных объективов, предназначенных для работы на больших дистанциях или в ограниченном пространстве, существенно расширяет область применения RGK TL-384.
Функциональные возможности
Встроенная цифровая камера позволяет одновременно получать изображения в видимом спектре. При наложении обычного изображения на термограмму это упрощает идентификацию объектов и отдельных элементов с аномально высокой или низкой температурой.
RGK TL-384 автоматически определяет максимальную, минимальную и среднюю температуру в выбранной области, а также поддерживает построение изотерм. Высокая температурная чувствительность до 0,04 °С позволяет фиксировать даже небольшие температурные различия между соседними участками поверхности.
Функция автоматического поиска точек с максимальной и минимальной температурой в пределах поля зрения дополнительно ускоряет проведение тепловизионного обследования. Найденные участки отмечаются на экране специальными маркерами, что помогает оперативно выявлять потенциально проблемные зоны.
Режим температурной сигнализации с настраиваемыми пороговыми значениями позволяет автоматически фиксировать выход температуры за заданные пределы. Это повышает эффективность контроля и сокращает время при обследовании типовых объектов.
Отличительные особенности:
-
Минимальное расстояние фокусировки — 15 см. Комплектный объектив с углом обзора 28° позволяет выполнять диагностику объектов с небольшого расстояния. Тепловизор можно использовать, в частности, для обследования компьютерных и электронных плат, быстро обнаруживая перегретые или неисправные компоненты.
-
Удобное управление. Прибор оснащен тремя подэкранными кнопками, которыми можно пользоваться на ощупь большим пальцем руки, удерживающей тепловизор. Для сохранения термограмм предусмотрен курок на пистолетной рукоятке. Сенсорный дисплей позволяет непосредственно на экране выбирать отдельные точки, линии и области для последующего анализа инфракрасных изображений.
-
Удобное документирование результатов. Полученные термограммы и видеозаписи с аннотациями можно сохранять во встроенную память. Для передачи изображения предусмотрены беспроводной интерфейс Wi-Fi и HDMI.
Технические характеристики тепловизора:
| Измерение | |
|---|---|
| Диапазон измерений температуры | от -20 до +150 °С от 0 до +410 °С от +300 до +650(**) °С от +300 до +2000(**) °С |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С | ±2,0 °С |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне от +100 °С до +650 °С, % | ±2,0 % |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +650 °С, % | ±3,0 % |
| Лазерный дальномер, дистанция | - |
| Изображение и оптические данные | |
| Количество пикселей матрицы детектора | 384 x 288 px |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более | 0,04 |
| Углы поля зрения, градус по горизонтали x градус по вертикали | стандартный 28,1° x 21,3° широкоугольный 48,1° x 39,3° телеобъектив 2x 12,1° x 9,7° телеобъектив 3x 6° x 4,8° |
| Минимальное фокусное расстояние | стандартный 0,15 м широкоугольный 0,15 м телеобъектив 2x 0,5 м телеобъектив 2x 1 м |
| Пространственное разрешение | стандартный 1,3 мрад широкоугольный 2,26 мрад телеобъектив 2x 0,68 мрад телеобъектив 2x 0,34 мрад |
| Запись изображений или частота обновлений | 30 Гц |
| Режим фокусировки | ручной |
| Увеличение | 1x, 2x, 4x, 8x |
| Матрица в фокальной плоскости [FPA] | неохлаждаемый микроболометр |
| Спектральный диапазон, мкм | от 7,5 до 14 |
| Представление изображения | |
| Экран/разрешение | сенсорный экран 4,3-дюймовый ЖК-дисплей/480x272 px |
| Режимы изображения | ИК, видимый, картинка в картинке, смешивание/выделение |
| Цветовые палитры | 10 палитр |
| Анализ измерений | |
| Точка | максимум 10 точек устанавливающихся вручную |
| Автоматическое обнаружение тепла/холода | автоматические горячий и холодный маркеры |
| Линия | максимум 5 линий устанавливающихся вручную |
| Область | максимум 10 областей устанавливающихся вручную |
| Поправки к измерениям | коэффициент излучения, температура окружающей среды, атмосферная влажность, компенсация расстояния |
| Предупреждение о превышении температуры | звуковая и индикаторная сигнализация |
| Хранение видео | |
| Медиа-хранилище | карта MicroSD 32 Гбайт |
| Формат хранения видео | стандартное кодирование MPEG-4, 640x480 при 25 кадрах в секунду/IRV радиометрическое |
| Режим хранения видео | ИК |
| Хранение изображений | |
| Формат хранения изображений | стандартные файлы JPEG, включая данные измерений, PNG |
| Режим хранения изображений | ИК/видимое изображение/картинка в картинке/смешивание |
| Анализ изображений | внутренние инструменты анализа изображений, в ПО |
| Настройка | |
| Лазер | < > |
| Фонарик | есть |
| Команды настройки | локальная адаптация единиц измерения, языка, форматов даты и времени, яркости, изотермы, размера шрифта, супер-разрешения, формат сохранения изображения и видео |
| Языки | многонациональные |
| Цифровая камера | |
| Встроенная цифровая камера | 5 Мп |
| Встроенные данные цифрового объектива | 55° |
| Интерфейсы передачи данных | |
| Интерфейсы | MicroSD |
| USB | Type C |
| Видеовыход | micro HDMI |
| Настройки сетей | |
| Wi-Fi | 802.11, передача изображений и видеопотока в реальном времени |
| Bluetooth | есть, для подключения гарнитуры |
| Система питания | |
| Срок службы батареи при непрерывном использовании | 4 ч |
| Напряжение питания | 12 В |
| Система зарядки | в зарядной станции |
| Управление энергопотреблением | автоматическое отключение |
| Экологические данные | |
| Диапазон рабочих температур | от -20°C до 55°C |
| Диапазон температур хранения | от -25°C до 70°C |
| Влажность (при эксплуатации и хранении) | от 10 до 90% |
| Устойчивость к падению | 2 м |
| Удар | 25 г (IEC60068-2-29) |
| Вибрация | 2 г (IEC60068-2-6) |
| Степень защиты | IP54 |
| Дополнительные возможности | |
| Разъем под штатив | - |
| Физические характеристики | |
| Размеры | 280 x 135 x 136 мм |
| Вес камеры включая батарею | 1,25 кг |
Комплект поставки
-
Тепловизор RGK TL-384
-
Аккумуляторные литийионные батареи - 2 шт.
-
Зарядное устройство
-
Адаптер питания
-
Считыватель карты памяти
-
Карта памяти SD
-
Программное обеспечение на USB накопителе
-
Кейс для переноски
-
Наушники
-
Руководство по эксплуатации
