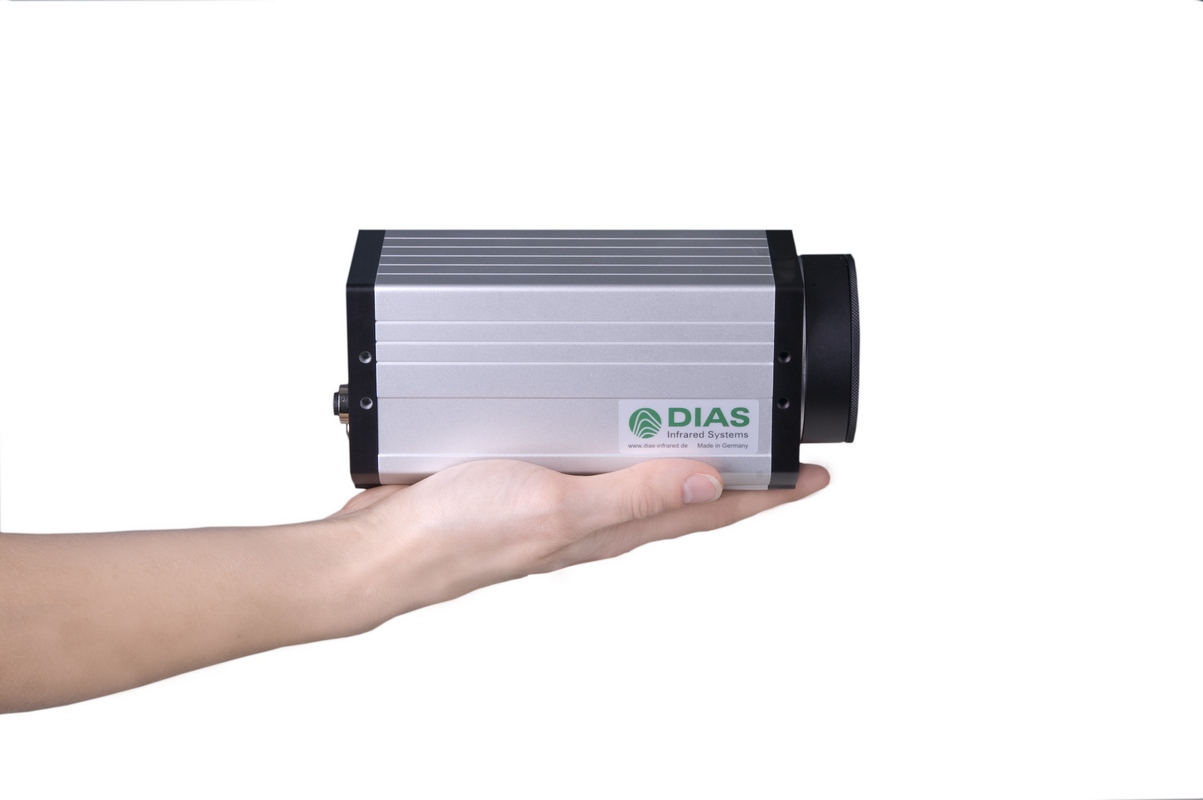

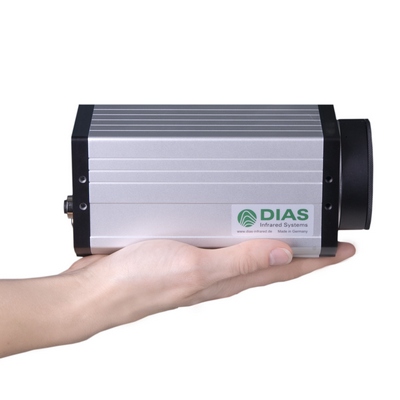

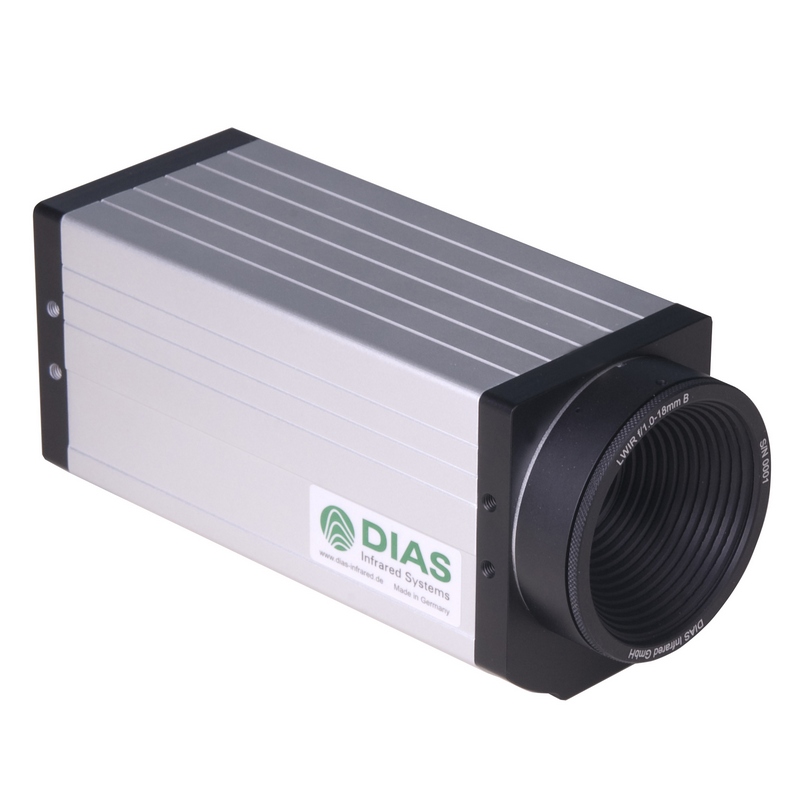

Тепловизор PYROVIEW 640L compact
|
PYROVIEW 640L compact
Неохлаждаемая инфракрасная камера для работы в диапазоне 8 – 14 мкм
Тип оборудования: стационарный тепловизор
Производитель: DIAS Infrared Systems, Германия
Отличительные особенности
- Бесконтактное измерение температуры от -20 °C до 500 °C
- Частота измерения 50 кадров в секунду
- Неохлаждаемый микроболометр с разрешением 640 х 480 пикселей
- Фокусировка оптики вручную или при помощи привода
- Получение данных в реальном времени через Gigabit Ethernet 50 кадров в секунду (макс.)
- Возможность автономной работы без компьютера
- Сигнализация и мониторинг пороговых значений
- Широкий динамический диапазон и 16-битный АЦП
- Заказные системные решения с измененным аппаратным и программным обеспечением
Описание и применения
Камеры PYROVIEW 640L compact обеспечивает мгновенное бесконтактное измерение температурных распределений на плоскости с высоким тепловым и пространственным разрешением в диапазоне 8 – 14 мкм. Камера разработана специально для длительного использования при неподвижном монтаже.
PYROVIEW 640L compact+ обычно используется для управления и мониторинга технологического процесса, контроля качества, обнаружения пожара и измерений при НИОКР.

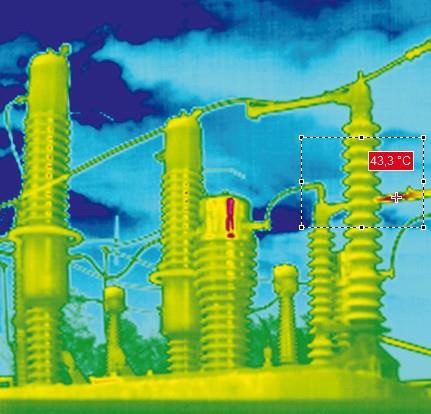

Программное обеспечение
Мощное программное обеспечение PYROSOFT для Windows® позволяет управлять камерой и записывать, просматривать, обрабатывать и хранить измеренные данные.
Отличительные особенности ПО PYROSOFT:
- Запись данных в реальном времени
- Определение зон и мониторинг пороговых значений тревоги
- Анализ тенденций
- Экспорт данных (текст, изображение, видео)
- Поддержка интерфейсов технологического процесса, например, Profibus, аналоговые и цифровые входы/выходы и другое
В целях системной интеграции имеется интерфейс программирования (Windows®-DLL).
Технические характеристики
|
Спектральный диапазон |
8 – 14 мкм |
|
Диапазон температуры1 |
диапазон 1: от -20 °C до 120 °C, диапазон 2: от 0 °C до 500 °C |
|
Датчик |
неохлаждаемый микроболометр с разрешением 640 х 480 пикселей |
|
Объектив1,3 |
30° × 23°, расстояние измерения > 20 см, пространственное разрешение 1,0 мрад, по запросу 60° × 47°, расстояние измерения > 20 см, пространственное разрешение 1,8 мрад, по запросу 18° × 14°, расстояние измерения > 15 м, пространственное разрешение 0,5 мрад |
|
Погрешность измерения2 |
2 K (температура объекта < > |
|
Эквивалентная шуму разница температур2 |
< > |
|
Частота измерения4 |
внутренняя 50 Гц, выбираемая: 50 Гц, 25 Гц, 12,5 Гц, ... |
|
Время срабатывания |
внутреннее 40 мс, выбираемое: 2/погрешность измерения |
|
Интерфейс |
Gigabit Ethernet (в реальном времени, 50 Гц) |
|
Цифровые входы |
2 цифровых входа с гальванической развязкой (триггер) |
|
Цифровые выходы |
2 цифровых выхода с гальванической развязкой (сигнализация) |
|
Разъемы3 |
круглый разъем HR10A (12 выводов, рабочее напряжение, цифровые входы и выходы), круглый разъем М12 (с А-кодом, 8 выводов, Gigabit Ethernet) |
|
Электропитание |
12 – 36 В пост. тока, тип. 10 ВА |
|
Вес |
приблиз. 1,6 кг |
|
Корпус |
компактный алюминиевый корпус IP54, 85 мм (Ш) х 175 мм (Д) х 107 мм (В), без линз и разъемов по запросу всепогодный корпус с приводом наклона/поворота |
|
Рабочая температура |
от -10 °C до 50 °C |
|
Условия хранения |
от -20 °C до 70 °C, макс. отн. влажность 95 % |
|
Программное обеспечение |
программное обеспечение для управления и отображения PYROSOFT для Windows®, заказные модификации по запросу |
1 Имеются другие варианты.
2 Данные для абсолютно черного тела и температуры окружающей среды 25 °C.
3 Фокусировка оптики вручную или при помощи привода.
4 Доступна экспортная версия с частотой < >

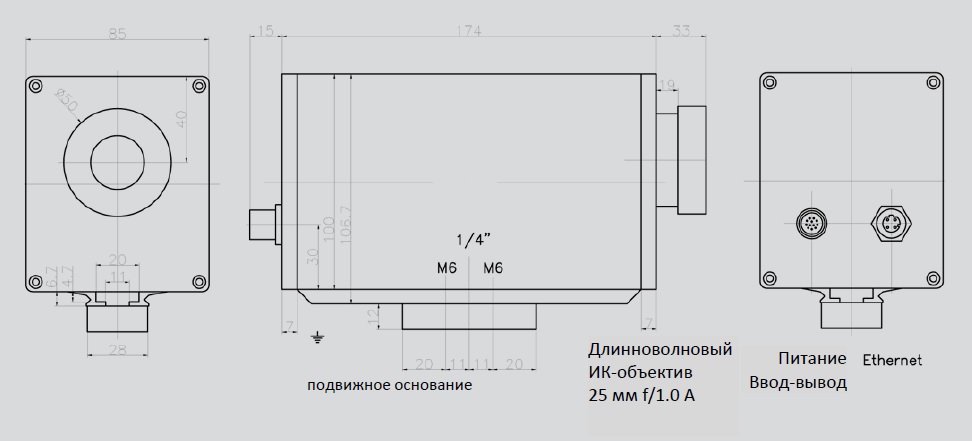

Габаритные размеры
*Технические характеристики и комплект поставки ИК камеры могут быть изменены производителем без предварительного уведомления.
