Тепловизор FLIR i5

Тепловизор FLIR i5
/images/all/3/295/big/img_5.jpg
jijijij
тепловизор FLIR i5 вид спереди
/images/all/3/295/big/img_14.jpg
тепловизор FLIR i5 вид спереди

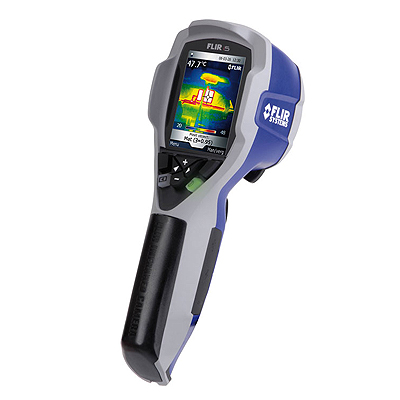

flir i5
/images/all/3/295/big/img_16.jpg
1
тепловизонное обследование с помощью тепловизора flir i5
/images/all/3/295/big/img_18.jpg
1

снят с производства

FLIR

Тип оборудования: Тепловизор, инфракрасная камера

Производитель тепловизоров: FLIR Systems, Швеция (США)
Серия: FLIR
Модель: FLIR I5

Описание: оптико-электронный инфракрасный прибор, предназначенный для получения видимого изображения объектов, испускающих невидимое тепловое (инфракрасное) излучение

Сертификаты на тепловизор FLIR I5:

- Сертификат об утверждении типа средств измерений, допущен к применению в Российской Федерации. Тепловизор FlirI5внесен в Государственный реестр средств измерений РФ под номером 41736-09.

Гарантия на тепловизор flir i5: 24 месяца.

Тепловизор flir i5 производится в Швеции, хорошо зарекомендовал себя и эксплуатируется по всему миру.

Тепловизор FLIR i5 предназначен для проведения тепловизионных обследований - одного из передовых направлений неразрушающего тепловизионного контроля за состоянием ограждающих конструкций, зданий, электро и теплового оборудования, а так же другого оборудования.

Новый тепловизор FLIR i5 компании FLIR Systems - это самый маленький, легкий и недорогой тепловизор на рынке такого оборудования.

Особенности тепловизора FLIR i5:

- простота эксплуатации,
- практически не требуют от пользователя какого-либо опыта работы с тепловизионным оборудованием
- работает по принципу - "наведи-сними-определи" для получения высококачественных тепловых изображений
- наиболее оптимально применение тепловизора FLIR i5 для проведения тепловизионного контроля электрооборудования.

Технические характеристики тепловизора FLIR i5:

Параметры визуализации FLIR I5:
Угол обзора / минимальное фокусное расстояние	17° х 17°/ 0.6 м
Минимально различаемая разность температур	< 0,1°С
Частота кадров	9Гц
Фокусировка	Авто
Тип детектора	Матрица в фокальной плоскости (FPA), неохлаждаемый микроболометр 80 ´ 80 пикселей
Спектр теплового излучения	7,5...13 мкм
Индикация FLIR I5:
Дисплей	Цветной ЖК дисплей с размером по диагонали 2,8 дюйма (7,2 см), 16000 цветов
Измерение FLIR I5:
Интервал температур	От 0 °С до +250 °С
Точность	±2 °С или ± 2% от абсолютной температуры (в °С )
Режим измерения	Фиксированная точка
Управление с помощью меню	Палитры (цвета побежалости, радуга, черно-белая, черно-белая инвертированная), автоподстройка (непрерывная, ручная)
Вводимые установки	Дата, время единицы измерения температуры °С/°F язык масштаб информационное поле яркость свечения ЖК дисплея (высокая/нормальная/низкая)
Корректировка измерений	Изменения коэффициента излучения от 0,1 до 1,0, поправка на отраженную температуру окружающего воздуха
Сохранение изображений FLIR I5:
Тип	miniSD-карта
Формат файлов	Формат JPEG
Питание FLIR I5:
Тип батареи	Литий-ионная, перезаряжаемая, заменяемая в условиях эксплуатации
Время работы	5 часов непрерывной работы. Дисплей показывает состояние батареи
Система подзарядки	Подзарядка без извлечения из камеры; адаптер переменного тока 90 - 260 Вт, 50/60 Гц; 12 В от автомобильной сети (с использованием поставляемого за дополнительную плату кабеля)
Работа от сети переменного тока	Адаптер переменного тока 90 - 260 Вт, на выходе - напряжение 12 В, постоянный ток
Напряжение	11 - 16 В, постоянный ток
Условия эксплуатации:
Интервал рабочих температур	От 0°С до +50°С
Интервал температуры хранения	От -40°С до +70°С
Влажность	Работа и хранение - от 20% до 80%, без конденсации влаги
Герметичность	IP 54
Весогабаритные характеристики FLIR I5:
Масса	0,34 кг, включая батарею и 17° объектив
Габариты	223 мм ´ 79 мм ´ 83 мм
Корпус	Пластик и резина
Интерфейсы FLIR I5:
USB	Передача изображений на ПК

Комплект поставки:

Инфракрасная камера FLIR i5,
Программное обеспечение
Руководство по эксплуатации
Ремень
Зарядное устройство с адаптерами для различных сетей
USB кабель
miniCD карта 512 Мб

Тепловизионный контроль электрооборудования с помощью тепловизора FLIR i5:

Проводится в соответствии с требованиями РД 34.45-51.300-97 в части приложения №3 «Тепловизионный контроль электрооборудования и ВЛ» по методике тепловизионного обследования РД 153-34.0-20.363-99 «Методика инфракрасной диагностики электрооборудования и ВЛ».

Примерный список электрооборудования подлежащего тепловизионному обследованию тепловизором FLIR i5:

генераторы;
ячейки КРУН, КРУ, КТП;
воздушные линии электропередач;
кабели, их соединения, изоляция;
вентильные разрядники, ограничители перенапряжения;
разъединители, отделители, шинные мосты, их изоляция;
масляные и воздушные выключатели;
измерительные и силовые трансформаторы, автотрансформаторы

Тепловизионная диагностика электрооборудования тепловизором тепловизора FLIR i5: выявляет следующие виды дефектов:

состояние межлистовой изоляции статора генератора;
нарушения паек лобовых частей обмоток;
перегревы контактных соединений;
наличие дефектных изоляторов;
нарушения в работе систем охлаждения;
нарушения внутренней циркуляции масла в баке трансформатора;
ослабление контактных соединений токоведущих частей;
ухудшение состояния основной изоляции, изоляции вводов, шунтирующих конденсаторов;
перегрев контактных соединений аппаратных зажимов;
трещины в опорно-стержневых изоляторах, дефекты подвесной изоляции;
обрыв шунтирующих сопротивлений;
неравномерность распределения напряжения по элементам;
нарушения наружных и внутренних контактных соединений;
ухудшение внутренней изоляции обмоток, связанное со шламообразованием и другими дефектами;
ухудшение изоляции концевых кабельных муфт и кабельных заделок;
дефекты поддерживающей арматуры;
Тепловизионная диагностика теплотехнического оборудования
Тепловизионное обследование позволяет диагностировать состояние следующих видов теплотехнического оборудования:
мест присосов воздуха и нарушений торкета в газоходах котлов;
дымовых труб с железобетонным и кирпичным стволом;
мест утечек в подземных трубопроводах;
теплоизоляции котлоагрегатов, турбин, печей, трубопроводов;
Тепловизионное обследование теплотехнического оборудования выявляет следующие виды дефектов:
дефекты теплоизоляции между футеровкой и стволом трубы;
трассировка теплотрасс, уточнение мест и размеров компенсаторов;
дефекты несущих конструкций и кислотоупорных покрытий в газоходах котлов;
дефекты теплоизоляции в подземных трубопроводах (разрушение, намокание)
дефекты ствола труб (трещины, негерметичные швы бетонирования, участки пористого бетона)
дефекты футеровки труб (трещины, выпадение кирпичей, не заделанные монтажные проемы, негерметичность слезниковых поясов)
места присосов воздуха в подводящие газоходы труб;
дефекты теплоизоляции печей, трубопроводов и т.д.
выявление мест порыва трубопровода

*Технические характеристики и комплект поставки тепловизора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по оборудованию для тепловизионных обследований можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Купить тепловизор вы можете прямо у нас на сайте. Мы доставляем тепловизоры по всей России курьерскими службами и транспортными компаниями.
