Многофункциональный тепловизор Seviral ATS-300/600
|
Многофункциональный тепловизор Seviral ATS-300/600

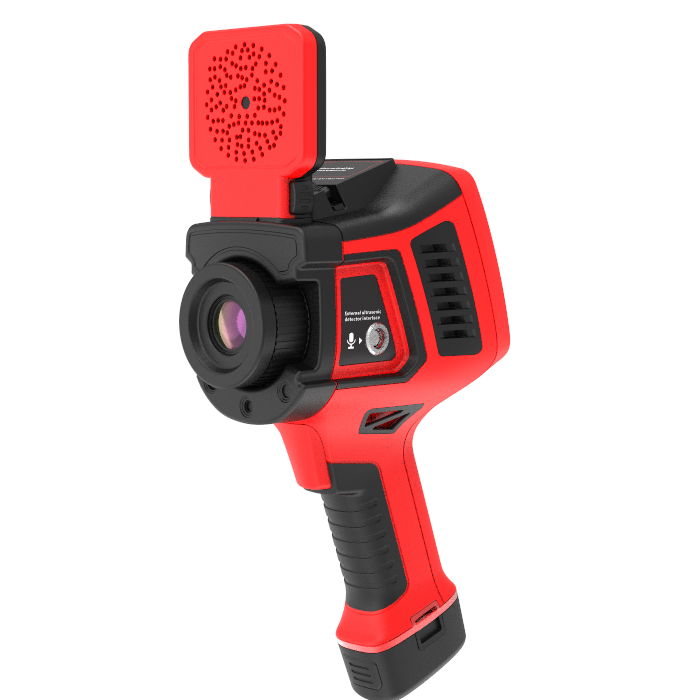

Seviral ATS-300/600 — многофункциональный тепловизор для диагностики электрооборудования
Seviral ATS-300/600 — универсальный диагностический прибор для контроля состояния электрооборудования на подстанциях, в распределительных сетях и на промышленных объектах. Устройство объединяет несколько методов диагностики и позволяет проводить комплексное обследование оборудования одним прибором.
Основные возможности прибора
-
Четыре метода диагностики в одном устройстве: инфракрасная тепловизионная съёмка, акустическая визуализация, датчик TEV и датчик AA для обнаружения частичных разрядов.
-
Комплексная оценка состояния оборудования за одно обследование.
-
Единая программная среда для обработки данных и формирования отчётов.
-
Точное сопоставление тепловых, акустических и электрических аномалий благодаря алгоритмам обработки данных.
-
Снижение затрат за счёт использования одного прибора вместо нескольких отдельных устройств.
Области применения
-
Тепловизионный контроль электрооборудования и выявление перегрева контактов, шин и изоляторов.
-
Обнаружение частичных разрядов в открытом оборудовании, включая трансформаторы, воздушные линии электропередачи и изоляторы.
-
Диагностика внутренних дефектов изоляции в распределительных шкафах, кабельных соединениях и других закрытых установках.
-
Обследование воздушных линий электропередачи и выявление коронных разрядов и дефектных изоляторов.
-
Плановое и внеплановое диагностирование оборудования, включая экспресс-оценку состояния перед вводом в работу или после аварий.
Технические характеристики тепловизора:
| Модель | ATS300 | ATS600 |
| ИК Разрешение | 384x288 | 640x512 |
| Тип детектора | Неохлаждаемый микроболометр на оксиде ванадия (VOX) | |
| Тепловая чувствительность (NETD) | ≤ 40 мК при 30°C | |
| Пространственное Разрешение (IFOV)* | 1.30 мрад. | 0.66 мрад. |
| Спектральный диапазон | 8 - 14 мкм | |
| Угол поле зрения FOV* | 24° x 18° | |
| Дополнительные объективы | 48°, 12°, 6° | |
| Минимальное фокусное расстояние* | 0,15 м | |
| Режим фокусировки | Ручная | |
| Акустические характеристики | ||
| Микрофоны | Матрица из 136 цифровых кремниевых микрофонов | |
| Чувствительность микрофонов | -26 дБFS@1 кГц | |
| Полоса частот | 2 кГц ~ 100 кГц | |
| Дальность | 0.3 - 130 м (зависит от мощности источника сигнала) | |
| Отображение интенсивности звука | По наивысшей точке | |
| Режим акустического обнаружения | Режим обнаружения утечек газа, режим обнаружения частичных разрядов | |
| Частота обновления изображения | 25 Гц | |
| Максимальный уровень звукового давления | 120 дБ | |
| Минимальный уровень звукового давления для визуализации | <20 > | |
| График PRPD | Поддерживается | |
| Частота акустической дискретизации | 200 кГц | |
| Погрешность локации | <0.05 > | |
| Отображение потерь от утечки газа | Поддерживается | |
| Отображение объема утечки газа | Поддерживается | |
| Отображение уровня утечки газа | Поддерживается | |
| Обнаружение частичных разрядов | Поддерживается | |
| Идентификация типа частичного разряда | Точечный разряд, плавающий разряд, поверхностный разряд, разряд от частиц | |
| Параметры измерения температуры | ||
| Диапазон измерения температуры (стандартный) | -40°C ~ 150°C (низкий диапазон), 0°C ~ 410°C (средний диапазон) | |
| Диапазон измерения температуры (опциональный) | +300°C ~ +650°C / +300°C ~ +2000°C / другие диапазоны (высокотемпературный) | |
| Точность измерения температуры | ±2°C или ±2% от показаний (выбирается большее значение) | |
| Камера | ||
| Встроенная цифровая камера | 5 Мп, со светодиодной подсветкой | |
| Отображение изображения | ||
| Дисплей | 5-дюймовый, видимый на солнце, 800 x 480 пикселей | |
| Цветовые палитры | 10 вариантов (железо-красный, серый, инвертированный и др.) | |
| Тип сенсорного экрана | Ёмкостный | |
| Передача данных | ||
| 4G (LTE) опционально | Удаленная передача изображений в реальном времени на смартфон/ПК | |
| Измерение и анализ | ||
| Точек, линий, областей | Одновременно до 10 точек, 10 зон, 5 линий (макс./мин./средн.) | |
| Полноэкранный режим: максимальная/минимальная температура | Автоматическое определение | |
| Коррекция коэффициента излучения | Автоматическая (по введенному значению) | |
| Поправка на атмосферные условия | Автоматическая (по расстоянию, температуре и влажности воздуха) | |
| Сигнализация | ||
| Оповещение | Звуковое/световое при достижении заданного порога температуры | |
| GPS | ||
| Спутниковое позиционирование (опционально) | При использовании на открытом воздухе на экране отображается широта и долгота устройства. | |
| Хранение данных | ||
| Носитель | SD-карта 32 ГБ | |
| Формат ИК-изображений | .jpg / .png (радиометрический) | |
| Формат изображений видимого спектра | .jpg | |
| Формат ИК-видео | H.264 или видео с полными температурными данными (на SD-карту) | |
| Видеовыход | ||
| Видеовыход | HDMI | |
| Интерфейс видеовыхода | Micro HDMI | |
| Обнаружение частичного разряда | ||
| Метод обнаружения | Датчик AA (Airborne Acoustic), Датчик TEV (Transient Earth Voltage) | |
| Параметры Датчик AA | ||
| Диапазон частот обнаружения | 40±1kHz | |
| Динамический диапазон обнаружения | -8 ~ 68 дБ/мкВ | |
| Чувствительность датчика | -65 дБ (0 дБ = 1 вольт/мкбар среднеквадратичного уровня звукового давления) | |
| Ошибка линейности | ≤ 10% | |
| Параметры Датчик TEV | ||
| Диапазон частот обнаружения | 3 ~ 100MHz | |
| Динамический диапазон обнаружения | 0 ~ 60 дБ/мВ | |
| Ошибка линейности | ≤ 10% | |
| Питание | ||
| Тип аккумулятора | Съемный литий-ионный | |
| Напряжение питания | Двухместное зарядное устройство или автомобильное зарядное 12В | |
| Время работы (при 25°C) | >3 часа (обычное использование) | |
| Способ зарядки | Двухместное зарядное устройство или автомобильное зарядное 12В | |
| Режим энергосбережения | Режим сна | |
| Физические параметры | ||
| Масса | 1.23 кг (с аккумулятором) | |
| Габариты | 159.5 x 135.9 x 330.7 мм | |
| Условия эксплуатации | ||
| Рабочая температура | -20°C – +55°C | |
| Степень защиты (IP) | IP54 | |
| Влажность (работа/хранение) | < > | |
| Температура хранения | -40°C – +70°C | |
| *С стандартным объективом 24° x 18° | ||
