Блескомер фотоэлектрический БФ одноугловой 45°/45°
|
Блескомер фотоэлектрический БФ одноугловой 45°/45°
Блескомеры фотоэлектрические БФ предназначены для измерения блеска при углах освещения/наблюдения 45°/45° направленного светового потока поверхности лакокрасочных и эмалированных покрытий, керамики, плёнок, твёрдых пластиков и других поверхностей в видимой области спектра с целью количественной оценки зрительного восприятия человеческим глазом степени блеска указанных покрытий и других поверхностей.
Блескомер выполнен в виде моноблока, в корпусе которого расположены источник света с оптическим коллиматором, дающий параллельный пучок света, узел фотоприемника, аналого-цифровой преобразователь, схемы стабилизации питания и усиления фототока приемника излучения с органами регулировки. В комплект каждого блескомера входит установочная (настроечная) мера блеска поверхности, предназначенная для настройки или проверки настройки блескомера перед использованием.
Оптические оси всех оптических элементов размещены в одной плоскости, перпендикулярной измеряемой поверхности. При этом ось источника света расположена под углом 60° от нормали к измеряемой поверхности.
Принцип действия
Основан на фотоэлектрическом методе измерения интенсивности отражённого светового потока.
Узел фотоприемника блескомера, ось которого также расположена под углом 45° от нормали к измеряемой поверхности, включает в себя фотодиод и коллимирующую систему.
Показатель блеска представляют как значение отражения поверхности по отношению к эталону из чёрного увиолевого стекла и обозначают как GU (англ. Gloss Unit – единица блеска). Если вы не знаете какая модель блескомера наиболее подходит для решения ваших задач, то начните измерять с угла освещения 450 и далее выберите модель согласно таблице*:
| Уровень блеска | Угол освещения 60° | Геометрия измерений | Тип блеска поверхности (материал) |
| Высокий | >70 GU | 200 | Глянцевый блеск: поверхности с зеркальным блеском (окрашенный металл), глянец в полиграфии |
| Выше среднего | >40 GU | 450 | Средне- и сильно блестящие поверхности (а также по ГОСТ 896-69) |
| Средний | 10-70 GU | 600 | Полуматовые или полуглянцевые поверхности: средний уровень блеска, (пластики и полимеры по ISO 2813) |
| Низкий | >10 GU | 850 |
Матовые поверхности с очень низкой степенью глянца (бумага, фактурныйпластик, лаки soft touch) |
* Анодированный алюминий и другие металлические поверхности имеют очень высокую отражательную способность. Коэффициент отражения неметаллических поверхностей увеличивается с углом падения. Отражающие свойства металлов не всегда ведут себя подобным же образом. Из-за двойного отражения свет частично отражается на покрытии и частично на металле под ним. Для полного понимания отражающих свойств таких поверхностей рекомендуется измерять их тремя типами геометрии измерений: 200, 600 и 850.
Модификация блескомера, применяемая для измерения плоской поверхности со средним и сильно блестящим уровнем блеска, а также по ГОСТ 896-69.

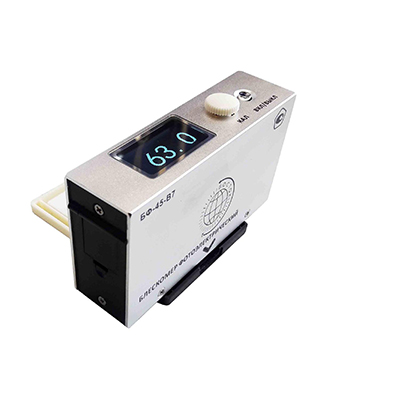

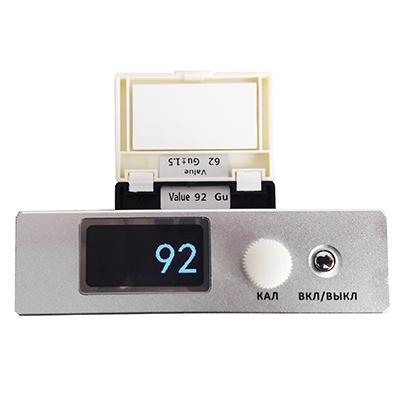

БФ-45-В7 измеряет блеск при геометрии освещения/наблюдения 450/450 по ГОСТ 896-69 без возможности связи с компьютером для передачи данных, выполнены в прочном алюминиевом корпусе, устойчивом к загрязнениям, царапинам, падениям и т. п. Режим замеров: одиночный (моментальный в одной точке) и сканирование (непрерывное измерение при перемещении прибора по поверхности без отрыва от неё) для быстрого измерения больших площадей поверхности. Поставляются в комплекте с отдельной двойной мерой блеска (из белой керамики и чёрного кварца – мориона). Самостоятельная калибровка блескомера пользователем возможна на мере блеска из комплектации прибора или любой другой, в т. ч. от других изготовителей.
Технические характеристики блескомера БФ-45-В7:
|
Тип геометрии измерения |
450 |
|
Размер измеряемого участка, мм |
10х14 эллипс |
|
Диапазон показаний, единиц блеска (GU) |
0-199,9 |
|
Диапазон измерений, единиц блеска (G) |
0-70 |
|
Среднеквадратичное отклонение (повторяемость) результатов (GU/30мин) |
<±0,4 |
|
Пределы допускаемой абсолютной погрешности измерений блеска, единиц блеска (GU) |
<±1,2 |
|
Разрешение (GU) |
0,1 |
|
Режим замеров |
Одиночный и сканирование |
|
Экранная статистика значений из серии измерений: среднее и среднеквадратическое |
- |
|
Калибровка |
Ручная |
|
Размер ЖК-дисплея, мм |
35х15 |
|
Память, к-во замеров |
- |
|
Передача данных на ПК через USB |
- |
|
Звуковой сигнал измерения (зуммер) |
+ |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
0-40 ≤85 |
|
Электропитание осуществляется от элемента питания АА напряжением, В*к-во |
1,5*1 |
|
Автоотключение прибора, мин. |
1,5 |
|
Длительность непрерывной работы, ч |
60 |
|
Габаритные размеры (длина × ширина × высота), мм, не более |
114х32х64 |
|
Масса, г, не более |
300 |
|
Материал корпуса |
алюминий |
|
Срок службы, лет, не менее |
10 |
|
Соответствие международным стандартам |
ASTM-C346; ASTM-2767 |
|
Соответствие ГОСТ |
ГОСТ 896-69 |
