Блескомер фотоэлектрический БФ-20-60-85-В7

Блескомер фотоэлектрический БФ-20-60-85-В7

Блескомеры фотоэлектрические БФ (далее блескомеры) предназначены для измерения блеска при углах освещения/наблюдения 20°/20°, 60°/60°, 85°/85 направленного светового потока поверхности лакокрасочных и эмалированных покрытий, керамики, плёнок, твёрдых пластиков и других поверхностей в видимой области спектра с целью количественной̆ оценки зрительного восприятия человеческим глазом степени блеска указанных покрытий и других поверхностей.

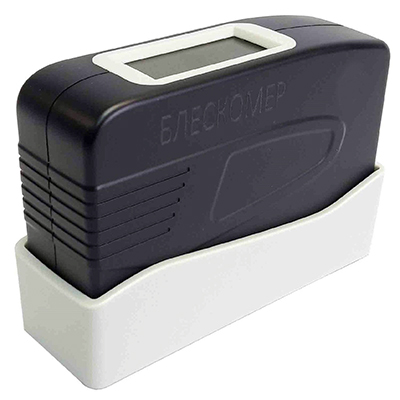

Блескомер выполнен в виде моноблока, в корпусе которого расположены источник света с оптическим коллиматором, дающий параллельный пучок света, узел фотоприемника, аналого-цифровой преобразователь, схемы стабилизации питания и усиления фототока приемника излучения с органами регулировки. В комплект каждого блескомера входит установочная (настроечная) мера блеска поверхности, предназначенная для настройки или проверки настройки блескомера перед использованием.

Оптические оси всех оптических элементов размещены в одной плоскости, перпендикулярной измеряемой поверхности. При этом ось источника света расположена под углом 60° от нормали к измеряемой поверхности.

Принцип действия

Основан на фотоэлектрическом методе измерения интенсивности отражённого светового потока.

Узел фотоприемника блескомера, ось которого также расположена под углом 20° (или 60°, или 85°) от нормали к измеряемой поверхности, включает в себя фотодиод и коллимирующую систему.

Показатель блеска представляют как значение отражения поверхности по отношению к эталону из чёрного увиолевого стекла и обозначают как GU (англ. Gloss Unit – единица блеска). Если вы не знаете какая модель блескомера наиболее подходит для решения ваших задач, то начните измерять с угла освещения 600 и далее выберите модель согласно таблице*:

* Анодированный алюминий и другие металлические поверхности имеют очень высокую отражательную способность. Коэффициент отражения неметаллических поверхностей увеличивается с углом падения. Отражающие свойства металлов не всегда ведут себя подобным же образом. Из-за двойного отражения свет частично отражается на покрытии и частично на металле под ним. Для полного понимания отражающих свойств таких поверхностей рекомендуется измерять их тремя типами геометрии измерений: 200, 600 и 850.

Модификация блескомера, применяемая для измерения плоской поверхности с любым уровнем блеска: низкого уровня блеска (матовые поверхности с низкой степенью глянца: бумага, фактурный пластик, лаки soft touch); среднего уровня блеска (полуматовые и полуглянцевые поверхности, в т.ч. пластики и полимеры по ISO 2813) и высокого уровня блеска (поверхности с зеркальным блеском (окрашенный металл), глянец в полиграфии).

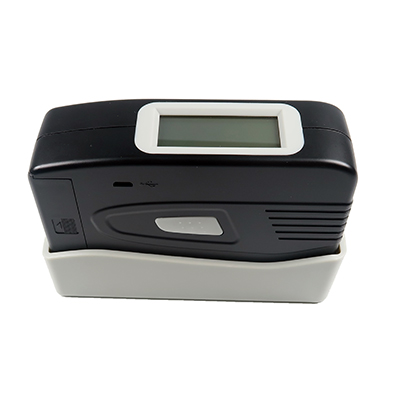

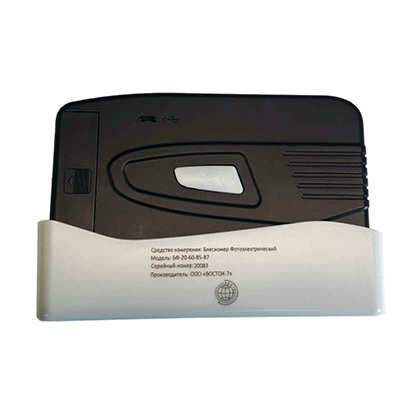

БФ-20-60-85-В7 измеряет блеск при геометриях освещения/наблюдения 200/200; 600/600; 850/850 с возможностью связи с компьютером для передачи данных статистики, печати и анализа через USB-кабель и программное обеспечение, выполнены в пластиковом корпусе, управление всеми функциями прибора единой клавишей. Режим замеров: одиночный (моментальный в одной точке). Поставляются в комплекте с защитной крышкой-держателем, которая используется для хранения и калибровки блескомера на закреплённой в держателе мере блеска. В крышку-держатель встроена одинарная мера блеска (чёрное полированное стекло). Калибровка осуществляется внутри крышки-держателя автоматически по нажатию кнопки на приборе. Самостоятельная калибровка блескомера пользователем возможна только на мере блеска из комплектации прибора.

Технические характеристики блескомера:
