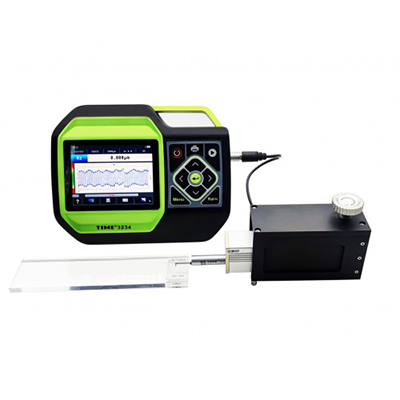

Профилометр TIME 3234
Профилометр TIME 3234
TIME 3234 - это прибор для измерения шероховатости и волнистости поверхности, предназначенный для использования на производстве, в лабораториях и метрологических центрах.
Профилометр TIME 3234 может измерять шероховатость, волнистость и первичный профиль. Результаты измерений отображаются в цифровом и графическом виде на ЖК-экране или выводятся на принтер. Прибор можно подключить к персональному компьютеру для анализа данных с помощью специального ПО.
Отличительные особенности:
- Использование операционной системы Linux
- Высокая точность вычислений, быстрая скорость обработки данных и удобный пользовательский интерфейс
- Конструкция с выносным датчиком для удобства эксплуатации
- Измеряет шероховатость поверхности, волнистость и основной профиль
- Широкий диапазон измерения до 1000 мкм
- Максимальная длина трассировки до 50 мм
- 5,7-дюймовый TFT-экран для четкого отображения оценочных кривых
- Сенсорный экран
- Поддерживается работа с мышью
- Хранение 10000 групп настроек измерения и данных
- Данные измерений могут храниться на U-диске
- Печать результатов измерения и кривых профиля
- Дополнительное ПО для расширенного анализа
- Соответствует стандартам измерения шероховатости: ISO4287-1997, JIS 0601: 2001; АNSI; SEP1941-2012
Технические характеристики профилометра:
| Профиль | R, W, P, R-Motif, W-Motif |
| Измеряемые параметры | Смотри Таблицу 1 ниже |
| Фильтр | Гаусс, 2RC |
| Отсечки | 0.08 мм, 0.25 мм, 0.8 мм, 2.5 мм, 5 мм, 8 мм, 10 мм |
| Длина оценки ln | (1-5)l |
| Диапазон измерения | 1000 мкм（±500 мкм） |
| Макс.разрешение | 0.0003 мкм |
| Длина трассировки | 50 мм |
| Допуск | ±5%(Skid), ±10%(Skidless) |
| Повторяемость | 1.5%(Skid)，3%(Skidless) |
| Память | 10000 групп |
| Порты | RS232，USB |
| Питание |
Встроенные литий-ионные аккумуляторы/внешний адаптер питания |
| Рабочая температура | 0℃～40℃ |
| Температура хранения | -25℃～60℃ |
| Относительная влажность | <90％ |
| Размер измерительного блока прибора | 260×210×68 мм |
| Масса прибора | 1.5 кг |
| Размер блока установки датчика | 195.5×60×122 мм |
| Масса (с переносной подставкой) | 1.58 кг |
| Параметры зарядки | Вход: 100 В～240В AC，50/60 Гц; Выход: 9В，3A |
Таблица 1
| Стандарт | Профильные кривые | Параметры |
| ISO1997 | R | Ra，Rq，Rz，Rp，Rv，Rsk, Rku, Rc, RPc﹡, RSm, R△q, Rmr﹡, Rmr(c)﹡, Rδc﹡, Rt, Rz1max,Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo |
| P | Pa, Pq, Pz, Pp, Pv, Psk, Pku, Pc, PPc﹡, PSm, P△q, Pmr﹡, Pmr(c)﹡, Pδc﹡, Pt, Pz1max | |
| W | Wa, Wq, Wz, Wp, Wv, Wsk, Wku, Wc, WPc1, WSm, W△q, Wmr﹡, Wmr(c)﹡, Wδc﹡, Wt, Wz1max | |
| JIS2001 | R | Ra, Rq, Rz, Rp, Rv, Rsk, Rku, Rc, RSm, RzJIS, R△q, Rmr﹡, Rmr(c)﹡, Rδc﹡, Rt |
| P | Pa, Pq, Pz, Pp, Pv, Psk, Pku, Pc, PSm, PzJIS, P△q, Pmr﹡, Pmr(c)﹡, Pδc﹡, Pt | |
| W | Wa, Wq, Wz, Wp, Wv, Wsk, Wku, Wc, WSm, WzJIS, W△q, Wmr﹡, Wmr(c)﹡, Wδc﹡, Wt | |
| ANSI | R | Ra, Rq, Rz, Rp, Rv, Rsk, Rku, RPc﹡, RSm, R△a, R△q,Htp﹡, tp﹡, Rt, Rmax, Rpm |
| W | Wa, Wq, Wz, Wp, Wv, Wsk, Wku, WPc﹡, WSm, W△a, W△q,Htp﹡, tp﹡, Wt, Wmax, Wpm |
Комплект поставки:
- Измерительный блок прибора
- Блок установки датчика
- Стандартный датчик
- Подставка
- MiniUSB кабель
- Мера шероховатости
- Зарядное устройство
- Инструкция
