Рамки вакуумные «Эксперт»
Тип оборудования: Рамки вакуумные
Производитель: НТ Эксперт
Модель: «Эксперт»
Гарантия: 1 год
Описание рамок «Эксперт»:
Вакуумные рамки «Эксперт» используются для контроля герметичности пузырьковым методом. Контроль позволяет выявить сквозные дефекты в сварных соединениях и основных изделий из стали и пластика. Рамки применяются для контроля таких объектов как - резервуары, котлы, трубопроводы, топливные баки, облицовки и прочие объекты с односторонним доступом. Наши фирменные рамки имеют свидетельство об испытании Головной материаловедческой организации ОАО «НИКИМТ-Атомстрой» о возможности применения при контроле трубопроводов атомных энергетических установок и объектов других отраслей промышленности. По результатам испытаний, чувствительность контроля с применением вакуумных рамок, соответствует IV классу герметичности согласно ПНАЭ Г-7-010-89 и ПНАЭ Г-7-019-89
При проведении контроля пузырьковым способом, важным условием является определенный уровень освещенности объекта. Рамки с подсветкой помогают обеспечить необходимую освещенность для проведения контроля и как следствие более качественное его проведение. Нашей компанией разработано два типа рамок, обеспечивающих выполнение этого условия. 1.Вакуумная рамка с со светодиодами, распределенными внутри нее по поверхности. Питание 9 В, выключатель размещен на кран-ручке напуска атмосферы. 2.Вакуумная рамка «Эксперт-1000» со встроенными светодиодами в ручку. По результатам проведенных испытаний в аккредитованной лаборатории рамка Эксперт-1000 обеспечивает освещенность более 1000 лк. Это соответствует требованиям нормативных документов РД-25.160.10-КТН-015-15, API 650, ГОСТ Р 50.05.01-2018, СДОС-07-2012.
Для контроля нестандартных поверхностей, в том числе трубопроводов разного диаметра, возможно изготовление вакуумных рамок по размерам заказчика. Вакуумные рамки могут иметь разное исполнение ручек-клапанов (пластиковое или алюминиевое) с одинаковым назначением. Иногда мы меняем некоторые комплектующие, не влияя при этом на основные технические параметры или улучшая их.
Наша лаборатория оказывает услуги по контролю герметичности с применением вакуумных рамок собственного производства. Все допущенные к работам специалисты аттестованы на II уровень согласно СДАНК-02-2020. По результатам измерений выдается заключение установленного образца. Мы работаем с юридическими и физическими лицами. Контроль герметичности возможен как лабораторно, так и с выездом. Заявки направляйте на kontrol@ntcexpert.ru.
В зависимости от формы контролируемых объектов могут быть использованы следующие стандартные виды вакуумных рамок:
|
Форма рамки |
Размеры окна, мм |
Фото |
Назначение |
|

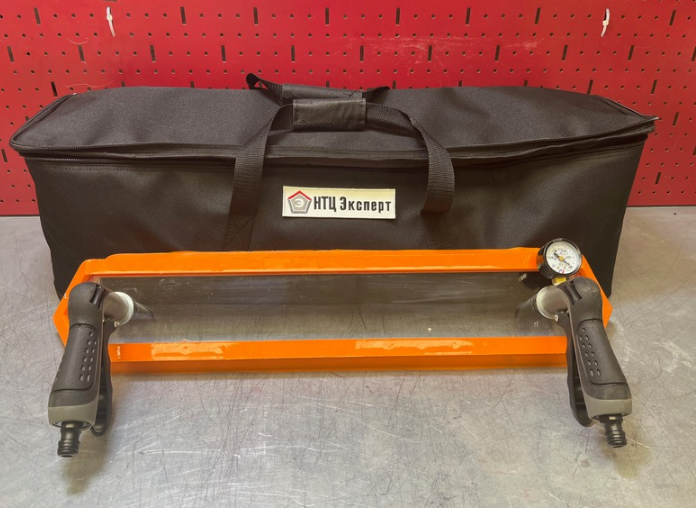

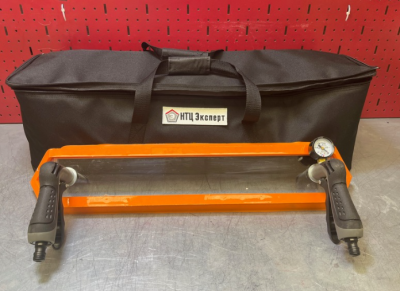

Вакуумная рамка для контроля герметичности плоская |
620 х 80 |
Контроль стыковых сварных швов и плоских поверхностей |
|
|
Рамка для контроля герметичности плоская-нахлест |
600 х 60 |
Контроль нахлесточных швов и поверхностей с перепадом высот 6-10 мм |
|
|
Рамка вакуумная угловая |
530 х 75 |
Контроль угловых (уторных) и тавровых сварных швов |
|
|
Рамка вакуумная угловая (внешняя) |
530 x 75 x 75 |
Контроль внешних угловых (уторных) сварных швов |
|
|
Вакуумная рамка треугольная |
195 х 195 х 195 |
Контроль внутренних сварных углов образованных тремя плоскостями |
|
|
Вакуумная камера круглая |
Ø 240 |
Для контроля плоских, выпуклых и вогнутых поверхностей |
|
|
Рамка вакуумная квадратная 230x230 |
230 х 230 |
Для контроля плоских поверхностей |
|
|
Вакуумная рамка для труб диаметром от 73,6мм до 1220,0мм |
Зависят от диаметра |
Контроль герметичности трубопроводов |
|
|
Рамка вакуумная «Эксперт-1000» |
620 х 80 |
Контроль стыковых сварных швов, плоских поверхностей. Изготовление для нахлесточных соединений под заказ. Освещенность контролируемой поверхности не менее 1000 лк. |
|
|
Вакуумная рамка с со светодиодной подсветкой |
В зависимости от рамки |
Вакуумная рамка любого вида. Подсветка имеет 12 мощных светодиодов, распределенных по поверхности, создают достаточный светопоток; питание 9 В; выключатель размещен на кран-ручке напуска атмосферы. Панель с источниками света тонкая (3 мм), изготовлена из прозрачного поликарбоната и легко изгибается, повторяя изгиб экрана вакуумной рамки при проведении дефектоскопии. |
|
|
Вакуумная рамка для контроля герметичности цилиндрическая |
Ø 100 |
Для наружного контроля трехгранных углов |
