Цветной капиллярный метод неразрушающего контроля применяется для обнаружения поверхностных дефектов (трещины и пр.) в металлах, а также во многих видах пластиков и керамических материалов. Широко применяется для контроля качества сварных соединений.
В результате проведения цветного контроля дефекты обнаруживаются в виде ярких четких красных линий на белом фоне. Сам же процесс обычно делят на 3 этапа.
Этап 1. Нанесение жидкого красного пенетранта, который проникает в поверхностные дефекты.
Этап 2. Удаление очистителем излишков пенетранта с поверхности объекта контроля.
Этап 3. Нанесение проявителя, содержащего белое пигментное вещество, способствующее "вытягиванию" пенетранта из дефектов и одновременно служащее для повышения контрастности.
Наиболее часто используемой упаковкой являются удобные герметичные аэрозольные баллончики. При использовании такой упаковки отпадает необходимость в использовании кисти, нет угрозы розлива или перерасхода материала, упаковка удобна для хранения и применения.
Возможна поставка наборов для капиллярной (цветной) дефектоскопии SHERWIN как комплектами, так и отдельно очистителя DR-60, проявителя D-100 или пенетранта DP-51.
-----------------------------------------------------------------------------------------------
Пенетрант DP-51 SHERWIN
Самый популярный пенетрант марки Sherwin Babb Co в России.
Наиболее часто используется в комплекте с проявителем D-100 и очистителем DR-60.
Тип: Эмульгирующий пенетрант высокой чувствительности.
Применяется для: Контроль сварных швов, литья, ковки и экструзий металлических и неметаллических материалов (пластики, керамика, стекло и пр.)
Особенности: Точка вспышки выше 100'C, сопротивляется вымыванию из дефектов
Упаковка: Аэрозоль 500 мл, канистра 1л, 5л, 10 л, 25л, бочка 60 л.
Техническая информация о пенетранте DP-51 SHERWIN:
Пенетрант красный DP51
Производитель: SHERWIN BABB Co
Особенности: Пенетрант, используемый по методу А (водосмываемый) и методу С (смываемый растворителем), согласно стандартам SAE-AMS 2644 и ISO 3452-2.
Совместимые материалы с пенетрантами DP-51 SHERWIN:
- Очиститель N 120, N 106A, DR 60, DR 62
- Безводный проявитель D 100, R 60, R 62
Спецификация/Стандарты на пенетрант DP-51 SHERWIN:
- SAE-AMS 2644, QPL 2644-1
- ASTM E 1417
- PMUC (Материалы и оборудование, разрешенные Французским департаментом электроэнергии для использования на электростанциях).
Информация по пенетранту DP-51 SHERWIN:
- Температура воспламенения: >620 C
- Совместим с любыми металлическими и некоторыми синтетическими материалами.
-----------------------------------------------------------------------------------------------

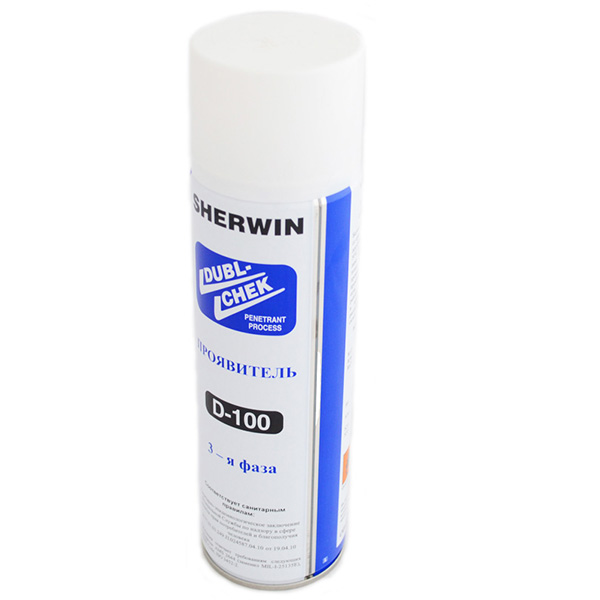

Проявитель D-100 SHERWIN
Самый популярный проявитель марки Sherwin Babb Co в России.
Наиболее часто используется в комплекте с пенетрантом DP-51 и очистителем DR-60.
Тип: Безводный проявитель на спиртовой основе
Применяется только распылением из аэрозольной упаковки или с помощью специального оборудования для создания тонкого контрастного слоя.
Упаковка: Аэрозоль 500 мл, канистра 1л, 5л, 10 л, 25л, бочка 60 л.
Техническая информация о проявителе D-100 SHERWIN:
Проявитель D100 безводный
Производитель: SHERWIN BABB CO
Описание/Использование проявителя D-100 SHERWIN:
Проявитель D-100, произведенный на основе растворителя, используется для усиления контраста и обнаружения следов от красных или флуоресцентных пенетрантов при нормальных температурах. Проявители применяется для капиллярного неразрушающего контроля.
Спецификация/Стандарты на проявитель D-100 SHERWIN:
- RCC-M код Департамента электроэнергии Франции
- ASME Код. ISO 3452-2 form d.
Информация о проявителе D-100 SHERWIN:
Состав: белый порошок в бесцветном растворе
Чувствительность: >75% на 30мкм тест-панели из никельхрома
Низкое содержание серы и галогенов.
Позволяет работать с любыми металлами и керамикой, а также с некоторыми синтетическими материалами.
-----------------------------------------------------------------------------------------------

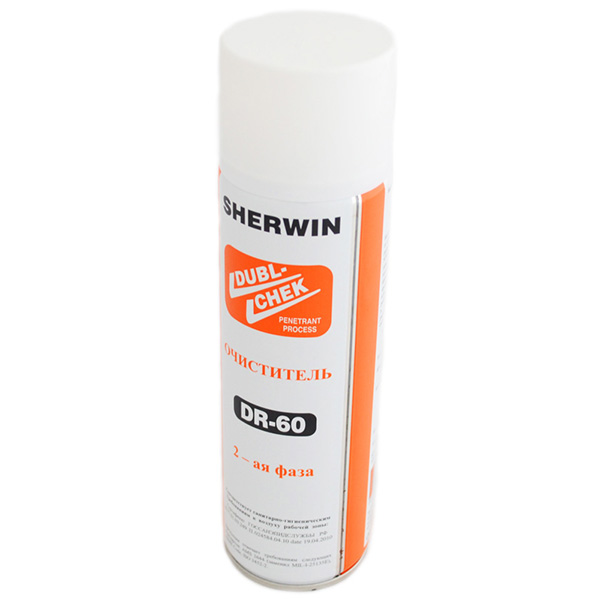

Очиститель DR-60 SHERWIN
Самый популярный очиститель марки Sherwin Babb Co в России.
Наиболее часто используется в комплекте с пенетрантом DP-51 и проявителем D-100.
Тип: Очиститель на основе углеводорода.
Применяется со всеми цветными и флуоресцентными пенетрантами Sherwin Babb Co.
Превосходно очищает поверхность и удаляет излишки пенетранта.
Упаковка: Аэрозоль 500 мл, канистра 1л, 5л, 10 л, 25л, бочка 60 л.
Техническая информация об очистителе DR-60 SHERWIN:
Очиститель DR60
Производитель: SHERWIN BABB CO
Описание/Применение очистителя DR-60 SHERWIN:
Cильная универсальная смесь, созданная для удаления различных загрязнений и излишков пенетранта.
Сопутствующие товары:
Может использоваться перед и после использованием любого из пенетрантов.
Стандарты на очиститель DR-60 SHERWIN:
RCCM/EDF
PMUC (Продукты и материалы, которые могут использоваться на атомных станциях)
ASME
Физико-химические свойства очистителя DR-60 SHERWIN:
Тип: прозрачная жидкость
Температура замерзания: < />Температура самовоспламенения: > +330o C
Очень низкое содержание серы и галогенов.
Совместим со всеми металлами, керамиками и некоторыми синтетическими веществами.
