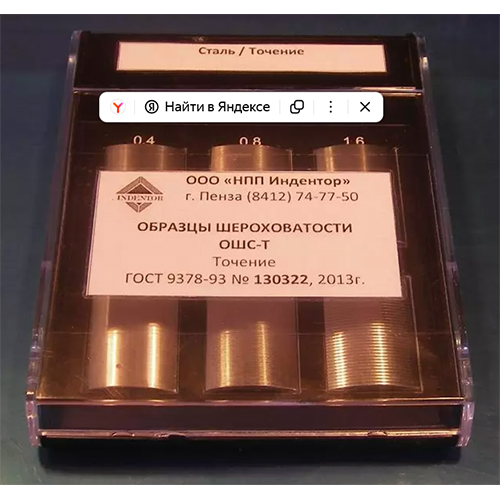

Образцы шероховатости точение ОШС-Т (сталь)

Образцы шероховатости точение ОШС-Т (сталь)

Образцы для сравнения шероховатости предназначены для определения шероховатости поверхности объекта контроля путём их сравнения с образцами, обладающими известными значениями шероховатости. В зависимости от типа обработки поверхности и объема требований к выполнению различных технологических операций, могут быть необходимы наборы образцов с различными типами обработки и номинальными значениями шероховатости. Наша компания производит образцы в соответствии с ГОСТ 9378-93.

Отличительные особенности:

1. Образцы шероховатости изготовлены в соответствии с ГОСТ 9378-93 «Образцы шероховатости поверхности (сравнительные). Общие технические условия».

2. Каждый комплект образцов имеет маркировку, которая соответствует номинальным значениям шероховатости Ra для каждого образца в наборе.

3. Параметры изготовления образцов, входящих в комплект, приведены в Таблице 1.

4. Форма образцов: плоские пластины.

5. Материал образцов: сталь.

6. Номинальные значения шероховатости образцов, входящих в комплект, указаны в Таблице 2.

Таблица 1

Способ обработки	Форма образца	Условное обозначение способа обработки	Расположение неровностей
			Описание	Условное обозначение
Точение	Цилиндрическая выпуклая	Т	Прямолинейное

Таблица 2

• Допускаемые отклонения среднего значения параметра шероховатости Rа от номинального значения составляют от +12 до -17%.

Правила эксплуатации и хранения:

1. Не допускаются сильные удары или падения образцов шероховатости, чтобы избежать их повреждения.

2. Температура рабочего помещения при проведении измерений должна быть в пределах (20 ± 15)°С.

3. Относительная влажность воздуха не должна превышать 80% при температуре 25°С.

4. В окружающей среде не допускается наличие агрессивных газов и паров.

5. При транспортировке и хранении следует соблюдать требования ГОСТ 13762 «Средства измерений и контроля линейных и угловых размеров. Маркировка, упаковка, транспортировка и хранение».

Подготовка к работе:

1. Перед использованием внимательно ознакомьтесь с паспортом устройства.

2. Перед началом работы образцы необходимо тщательно промыть в чистом бензине и протереть сухим чистым полотенцем.

3. Для сравнения поверхностей нужно обеспечить достаточное освещение.

4. Шероховатость поверхности проверяемого изделия можно сравнивать только с теми образцами, которые соответствуют по виду обработки, форме и материалу.

5. Сравнение шероховатости следует проводить визуально или при помощи ощупывания пальцами. Использование твердых предметов, особенно металлических, для ощупывания категорически запрещено, чтобы избежать механических повреждений.

6. Для оценки шероховатости тонко обработанных поверхностей рекомендуется применять лупу или микроскоп.

7. После работы образцы следует промыть в чистом бензине, протереть сухим полотенцем и обработать антикоррозийным составом. Не забывайте, что коррозия искажает поверхность и затрудняет проведение сравнительной оценки.

Комплект поставки:

• Набор образцов шероховатости
• Паспорт
• Упаковочная тара
• Сертификат о калибровке
