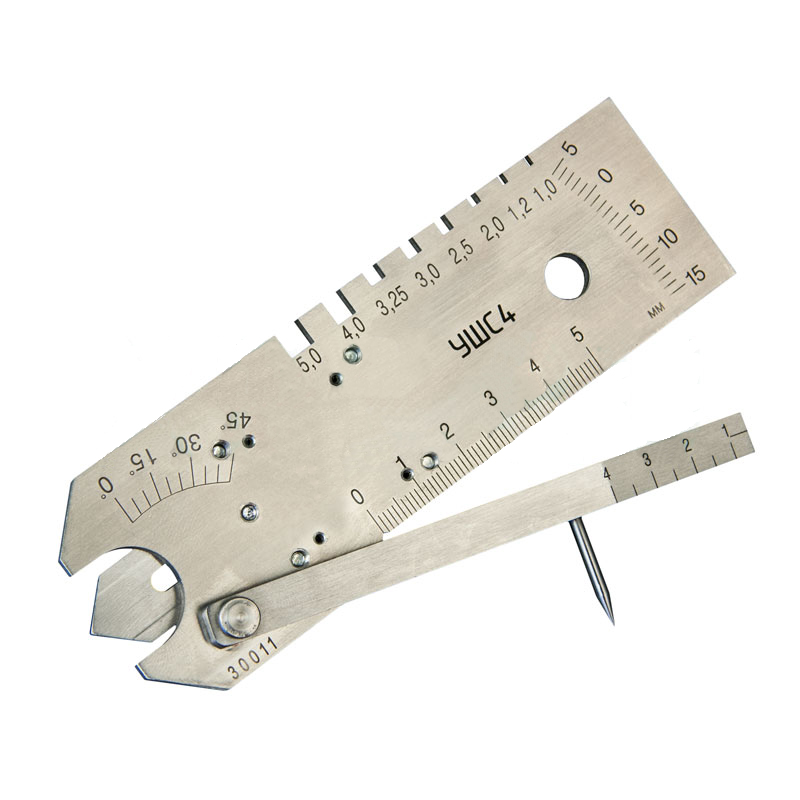

Универсальный шаблон сварщика УШС-4
Описание шаблона УШС-4:
Универсальный шаблон сварщика УШС-4- инструмент, сочетающий в себе функции шаблонов УШС-3 и Ушерова-Маршака (аналог импортных шаблонов WG). В сочетании с катетомером КМС, шаблон УШС-4 обеспечивает контроль всех основных параметров сварных швов и заготовок.
Технические характеристики:
| Контролируемый параметр | Диапазон измерения, мм | Цена деления, мм | Погрешность, мм |
| глубина дефектов (вмятин, забоин) | 0-15 | 1 | ±0,5 |
| глубина разделки шва до корневого слоя | 0-15 | 1 | ±0,5 |
| превышение кромок | 0-15 | 1 | ±0,5 |
| высота усиления шва | 0-5 | 1 | ±0,5 |
| высота валика усиления | 0-10 | 1 | ±0,5 |
| величина притупления шва | 0-50 | 1 | ±0,5 |
| ширина шва | 0-50 | 1 | ±0,5 |
| величина зазора между свариваемыми деталями | 0,5-4 | 0,5 | ±0,25 |
| угол скоса кромок | 0°-45° | 5° | ±2,5° |
| высота катета углового шва | 0-10 | 1 | ±0,5 |
| выпуклость корня шва стыкового соединения | 0-10 | 1 | ±0,5 |
Комплект поставки:
- шаблон УШС-4,
- чехол,
- паспорт,
- сертификат о калибровке (по заявке)
