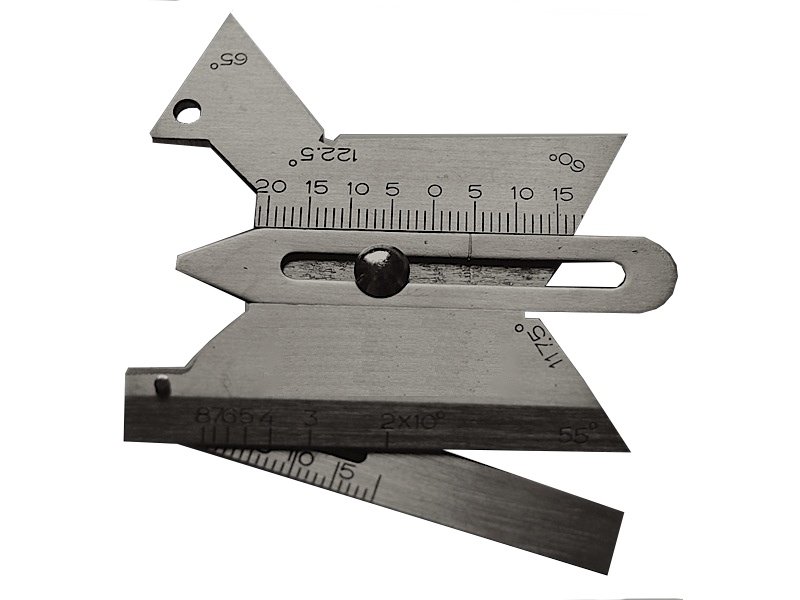

Универсальный шаблон сварщика WG6
Описание шаблона WG6:
Позволяет измерять: смещение, угол разделки кромки, величину зазора, угол раскрытия Х-шва, высоту шва, размеры углового шва, ширину шва, глубину подреза и пр.
Технические характеристики:
|
Функция |
Диапазон |
Разрешение |
Погрешность |
|
линейная шкала |
20 - 0 - 15 мм |
1 мм |
± 0,2 мм |
|
измерение зазора |
0,5 - 3,5 мм |
1 мм |
± 0,1 мм |
|
измерение ширины шва |
5 - 30 мм |
1 мм |
± 0,2 мм |
|
угол канавки |
20 - 80° |
1° |
± 2° |
|
односторонний угол канавки |
117,5 - 122,5 ° |
1° |
± 0,5° |
|
углы |
45, 55, 60, 65° |
1° |
± 0,5° |
