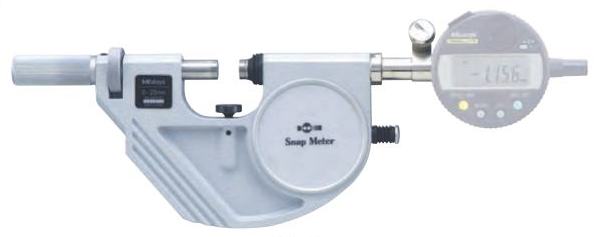

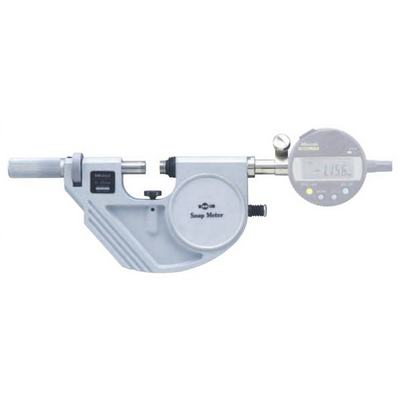

Измерительные скобы 523-141
|
- Установка индикатора для решения различных измерительных задач.
- Подходит для быстрых измерений деталей, особенно цилиндрических, в условиях серийного и массового производства для оценки попадания в поле допуска.
- Устанавливается по внешним стандартам длины, таким как концевые меры.
- Удобный в использовании арретир.
Технические характеристики:
Метрические
| № | Диапазон [мм] |
Ход пятки |
Повторяемость [мкм] |

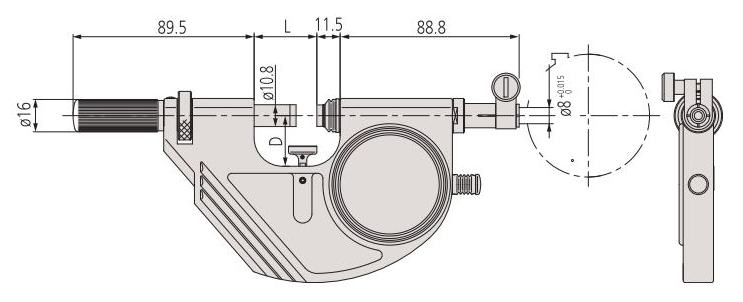

L [мм] |
D [мм] |
Масса [г] |
| 523-141 | 0-25 | 2 мм | 0,4 | 31 | 25 | 710 |
| 523-142 | 25-50 | 2 мм | 0,4 | 56 | 35 | 810 |
| 523-143 | 50-75 | 2 мм | 0,4 | 81 | 47,5 | 920 |
| 523-144 | 75-100 | 2 мм | 0,4 | 106 | 60 | 1050 |
| Плоскостность | 0,3 мкм |
| Параллельность | 0,6 мкм - модели до 50 мм 1 мкм - модели |
| Измерительные поверхности | С твердосплавными наконечниками, доведённые, диаметр 10,8 мм |
| Измерит, усилие | 5-10 Н |
Комплектация:
- Коробка,
- опора детали.
Индикатор в комплект не входит.
